Digitronic
Automationsanlagen GmbH
4. Elektrische Anschlüsse

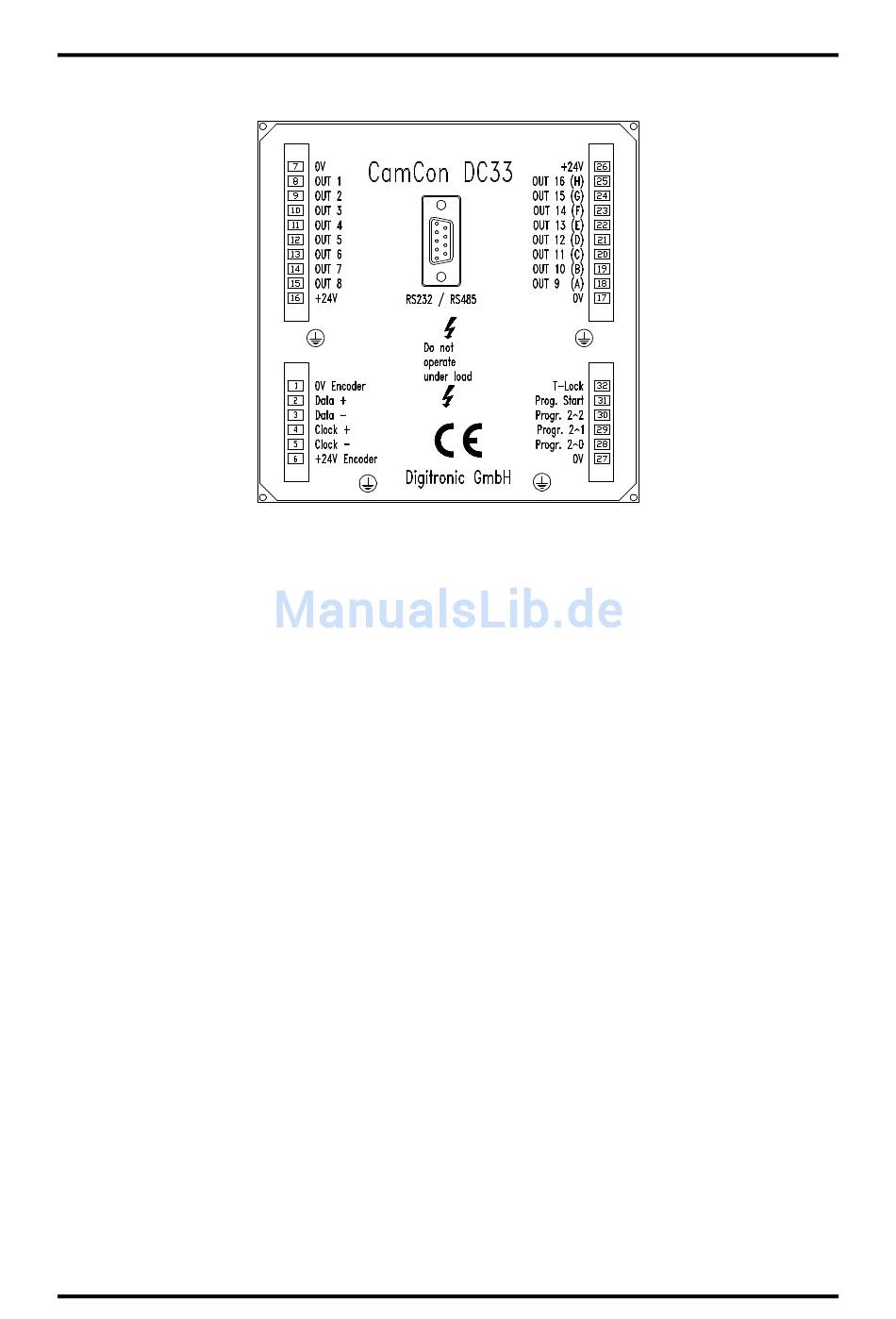

4.1. Klemmenbelegung CamCon DC33 mit 16 Ausgängen und 8 Programmen
Klemme 1:
0V für Winkelcodierer (Geber)
Klemme 2:
Data A oder +
Klemme 3:
Data B oder -
Klemme 4:
Clock A oder +
Klemme 5:
Clock B oder -
Klemme 6:
+24V DC für Winkelcodierer (Geber)
Klemme 7:
0V Versorgung
Klemme 8:
Ausgang 1
Klemme 9:
Ausgang 2
Klemme 10:
Ausgang 3
Klemme 11:
Ausgang 4
Klemme 12:
Ausgang 5
Klemme 13:
Ausgang 6
Klemme 14:
Ausgang 7
Klemme 15:
Ausgang 8
Klemme 16:
+24V DC Versorgung
Klemme 17:
0V Versorgung
Klemme 18:
Ausgang 9 (A)
Klemme 19:
Ausgang 10 (B)
Klemme 20:
Ausgang 11 (C)
Klemme 21:
Ausgang 12 (D)
Klemme 22:
Ausgang 13 (E)
Klemme 23:
Ausgang 14 (F)
Klemme 24:
Ausgang 15 (G)
Klemme 25:
Ausgang 16 (H)
Klemme 26:
+24V DC Versorgung
Klemme 27:
0V für Programmanwahl
Eingang 1 (2 0 ) für Programmanwahl
Klemme 28:
Eingang 2 (2 1 ) für Programmanwahl
Klemme 29:
Eingang 4 (2 2 ) für Programmanwahl
Klemme 30:
Klemme 31:
Eingang für die Übernahme des Programms
Klemme 32:
Eingang für Sperrung der Tastatur
Ausgabe: März 17
Digitales Nockenschaltwerk
CamCon DC33/X mit 8 Programmen
Seite: 11
