Digitronic
Digitales Nockenschaltwerk
Automationsanlagen GmbH
CamCon DC33/X mit 8 Programmen
3. Einbau
Zum Fronttafeleinbau wird das Gerät in einen Ausschnitt (sehen Sie Kapitel "3.1. Abmessungen" auf
Seite
10)
eingesetzt.
Die
Erdungsstecker
auf
der
Rückseite
des
Gehäuses
und
die
Kabelabschirmungen sind auf kürzestem Wege mit einem Erdungspunkt der Schaltschranktür zu
verbinden. Alle Kabelverbindungen sind im spannungslosen Zustand herzustellen! Die Anschlußkabel,
für z.B. das Wegmeßsystem oder die serielle Schnittstelle, müssen abgeschirmt verlegt und der
Schirm muß an beiden Enden auf Erde gelegt werden. Analoge Signale müssen abgeschirmt verlegt
und der Schirm einseitig auf Erde gelegt werden.
3.1. Abmessungen

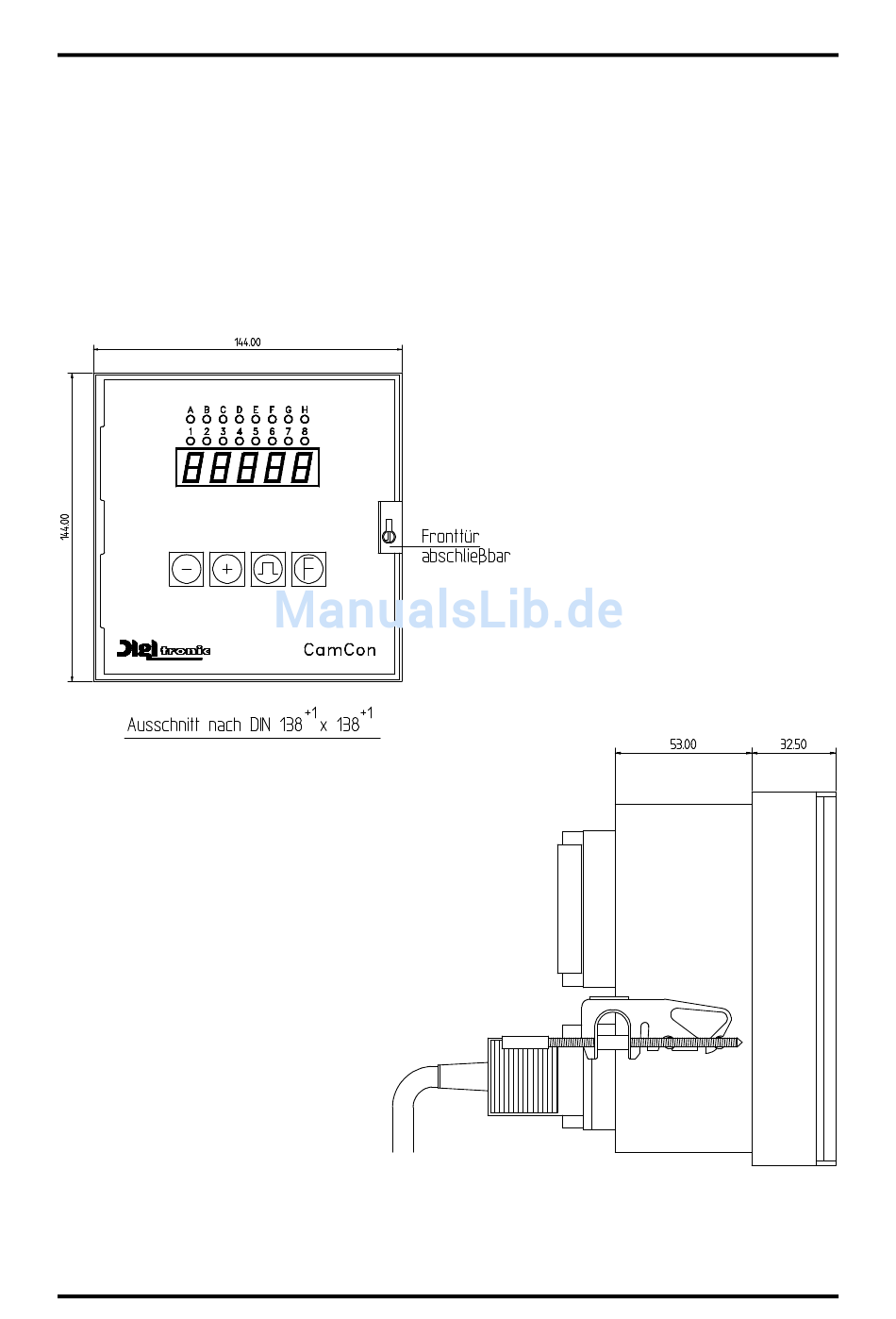

Abb.: Maßzeichnung zum Einbau von CamCon
Ausgabe: März 17
Seite: 10
