6.5.5. Nockenprogrammierung verlassen
Unabhängig davon, in welchem Programmiermodus Sie sich befinden, führt ein Drücken der
immer zum Verlassen der Nockenprogrammierung. Es erscheint dann wieder die Standardanzeige
.

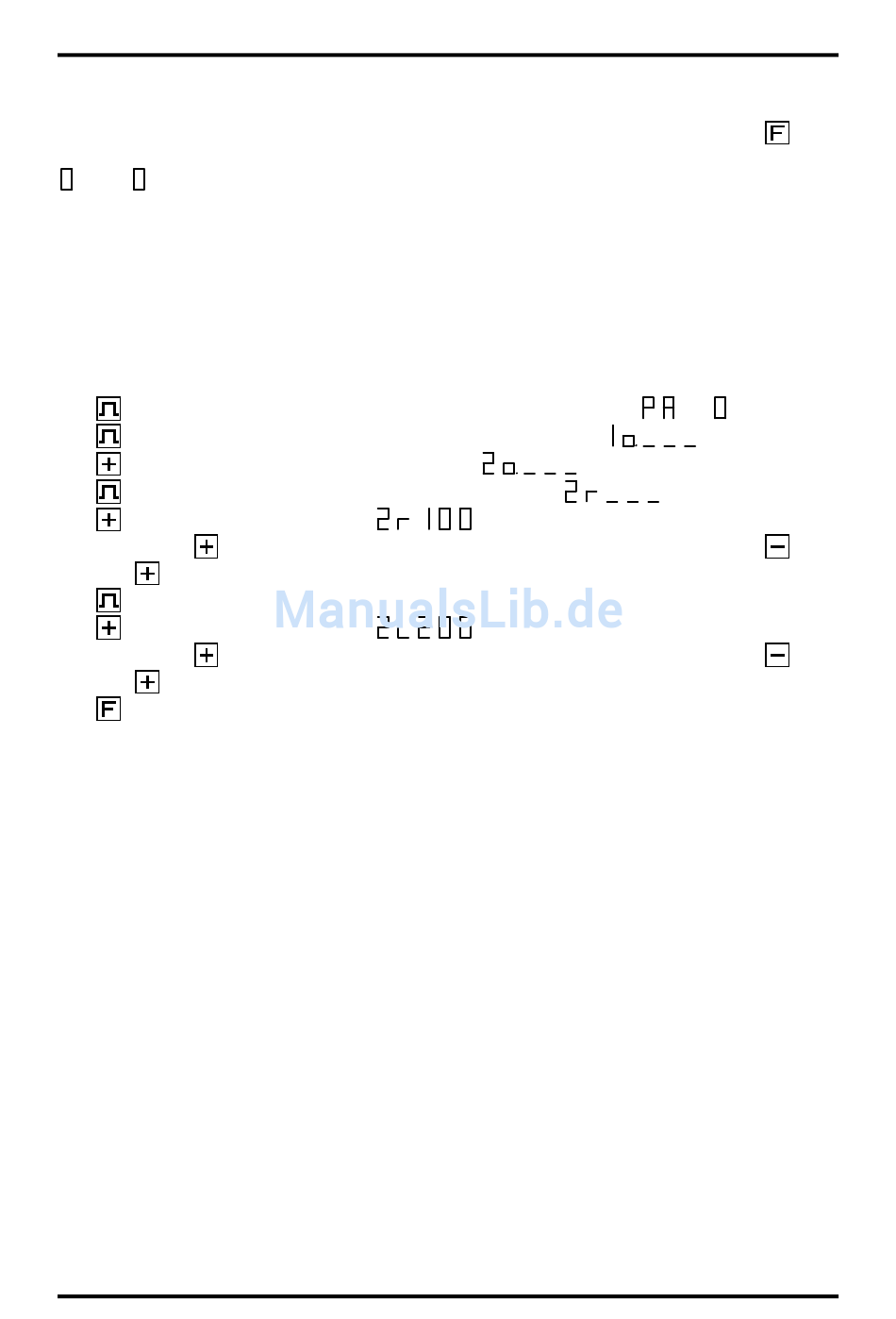

6.5.6. Beispiele zur Nockenprogrammierung im Programmiermodus 1
.
6.5.6.1. Nocken programmieren
Aufgabe:
Nachdem der Programmspeicher gesamtgelöscht und die Systeminitialisierung erfolgreich durchge-
führt wurde, soll im Programm 0 ein Nocken für Ausgang 2 von 100 bis 200 programmiert werden.
Lösung:
1.
Taste drücken (ca. 2 sec.), bis Sie im Programmanwahlmodus sind
2.
Taste drücken (ca. 2 sec.), jetzt sind Sie im Programmiermodus
3.
Taste drücken, damit Sie Ausgang 2 anwählen
4.
Taste drücken zur Programmierung des Einschaltpunktes
5.
Taste drücken und festhalten bis
6.
Falls Sie die
Taste zu früh oder zu spät losgelassen haben, mit kurzem Drücken der
oder
Taste den Einschaltpunkt auf 100 stellen.
7.
Taste drücken zur Programmierung des Ausschaltpunktes.
8.
Taste drücken und festhalten bis
9.
Falls Sie die
Taste zu früh oder zu spät losgelassen haben, mit kurzem Drücken der
oder
Taste den Ausschaltpunkt auf 200 stellen.
10.
Taste drücken. Die Standardanzeige erscheint wieder.
Ausgabe: März 17
Digitales Nockenschaltwerk
CamCon DC33/X mit 8 Programmen
.
erscheint.
erscheint.
Taste
.
.
.
Taste
Taste
