Inhaltszusammenfassung für Digitronic CamCon DC33/X

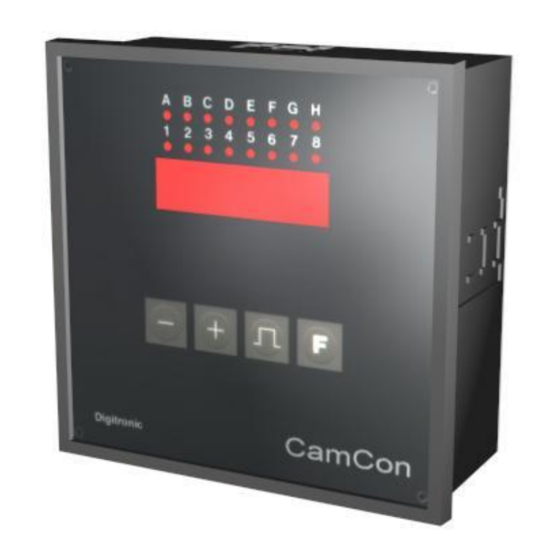

- Seite 1 Digitales Nockenschaltwerk CamCon DC33/X mit 8 Programmen Digitronic Automationsanlagen GmbH Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42 Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com...
- Seite 2 Schutz Das CamCon DC33/X und dieses Handbuch sind urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Weder das CamCon DC33/X, noch dieses Dokument, dürfen in Teilen oder im Ganzen kopiert, fotokopiert, reproduziert, übersetzt oder übertragen werden auf irgendwelche elektronische Medien oder maschinenlesbare Formen, ohne vorherige schriftliche Genehmigung durch die Firma Digitronic Automationsanlagen GmbH.
-
Seite 3: Inhaltsverzeichnis
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen Inhaltsverzeichnis 1. Einleitung ............................. 5 2. Funktionsprinzip ........................... 6 2.1. Totzeitkompensation......................... 7 2.1.1. Ermittlung der Totzeit ........................9 2.1.1.1. Ermittlung der Totzeit durch die aufgetretene Verschiebung............9 2.1.1.2. Ermittlung der Totzeit durch Differenzmeßpunkte ..............9 3. - Seite 4 Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.5.6. Beispiele zur Nockenprogrammierung im Programmiermodus 1 ..........22 6.5.6.1. Nocken programmieren ......................22 6.5.6.2. Nocken löschen ........................23 7. Die Bedienung in der Übersicht ......................24 7.1. Umschalten der Standardanzeige....................24 7.2.
-
Seite 5: Einleitung
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 1. Einleitung Elektronische Nockenschaltwerke werden seit langer Zeit erfolgreich in der Industrie eingesetzt. Die in diesen Jahren, in enger Zusammenarbeit mit den Anwendern, gesammelten Erfahrungen sind bei der Entwicklung der CamCon Serie berücksichtigt worden. Das Resultat ist ein kompaktes digitales Nockenschaltwerk bzw. -
Seite 6: Funktionsprinzip
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 2. Funktionsprinzip Abb.: Prinzipdarstellung eines Nockenschaltwerkes Zum besseren Verständnis für die Funktion eines Nockenschaltwerkes ist hier sein Prinzip dargestellt. Es besitzt 3 Ausgänge mit folgenden Nocken: Ausgang 1: Nocken 1: Einschaltposition 60°... -
Seite 7: Totzeitkompensation
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 2.1. Totzeitkompensation Jedes mechanische Schaltglied (z.B. Schütze, Magnetventile) besitzt eine Totzeit, d.h. zwischen dem Ansteuersignal und dem eigentlichen Schalten der Kontakte vergeht immer eine gewisse Zeit. Bei Prozessen, in denen Positionierungen an einem bewegten System durchgeführt werden, können sich dadurch Probleme ergeben. - Seite 8 Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen Die automatische Totzeitkompensation des CamCon ermöglicht es nun, Prozesse mit variablen Geschwindigkeiten zu betreiben. Das CamCon erfaßt dabei ständig die Geschwindigkeit der Anlage und justiert die Nocken, welche die Schaltzeitpunkte bestimmen, "On Line" in Abhängigkeit von der Geschwindigkeit.
-
Seite 9: Ermittlung Der Totzeit
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 2.1.1. Ermittlung der Totzeit Zur Ermittlung der Totzeit eines Relais oder Ventils stehen mehrere Möglichkeiten zur Verfügung. 2.1.1.1. Ermittlung der Totzeit durch die aufgetretene Verschiebung Zunächst wird der Schaltpunkt des Ventils oder Relais bei Stillstand der Maschine programmiert. Wir nehmen an, dass der programmierte Schaltpunkt hier bei 200 Grad liegt. -
Seite 10: Einbau
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 3. Einbau Zum Fronttafeleinbau wird das Gerät in einen Ausschnitt (sehen Sie Kapitel "3.1. Abmessungen" auf Seite eingesetzt. Erdungsstecker Rückseite Gehäuses Kabelabschirmungen sind auf kürzestem Wege mit einem Erdungspunkt der Schaltschranktür zu verbinden. -
Seite 11: Elektrische Anschlüsse
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 4. Elektrische Anschlüsse 4.1. Klemmenbelegung CamCon DC33 mit 16 Ausgängen und 8 Programmen Klemme 1: 0V für Winkelcodierer (Geber) Klemme 2: Data A oder + Klemme 3: Data B oder -... -
Seite 12: Der Winkelcodierer
4.2. Der Winkelcodierer Der Winkelcodierer dient zur Erfassung der, für das Nockenschaltwerk notwendigen, Istwerte (Positionen). An das CamCon DC33/X können nur Winkelcodierer mit SSI Schnittstelle angeschlossen werden. Die SSI - Schnittstelle ist eine in der Industrie weit verbreitete Schnittstelle für absolute Singel - und Multiturn Winkelcodierer. -
Seite 13: Übersicht Des Bedienterminals
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 5. Übersicht des Bedienterminals 5.1. Vorderansicht CamCon 5.2. Die Ausgangsanzeige In der Ausgangsanzeige werden die aktuellen Zustände der Ausgänge angezeigt. Leuchtet eine entsprechende LED, so ist der dazugehörige Ausgang eingeschaltet. -
Seite 14: Inbetriebnahme
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6. Inbetriebnahme Vor dem ersten Einschalten überprüfen Sie bitte die Verdrahtung des Gerätes. Sehen Sie Kapitel 4.1. Klemmenbelegung. Achtung: Bei induktiven Lasten müssen die Ausgänge mit einer Freilaufdiode beschaltet werden. Schütze oder Induktivitäten, die sich im Schaltschrank in unmittelbarer Nähe des Gerätes befinden oder durch ihre Verdrahtung Einfluß... -
Seite 15: Die Winkelcodiererauflösung
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.2.2. Die Winkelcodiererauflösung Die Anzeige gibt die Auflösung des Winkelcodierers in Schritten pro Umdrehung an. Standardgemäß arbeitet CamCon mit einem Winkelcodierer der eine Auflösung von 360 Schritten pro Umdrehung hat. Die Auflösung kann nicht verändert oder angepaßt werden. -
Seite 16: Nocken Programmieren Im Programmiermodus "0
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.4. Nocken Programmieren im Programmiermodus "0" 6.4.1. Programm anwählen Die Nockenprogrammierung und die Programmanwahl wird wie folgt eingeleitet: Taste ca. 2 sec. drücken bis in der die Anzeige z.B.: erscheint. -
Seite 17: Ausschaltpunkt Verlagern
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.4.6. Ausschaltpunkt verlagern Ein weiteres Drücken der Taste führt vom Einschaltpunktmodus in den Ausschaltpunktmodus . CamCon sucht zuerst für die aktuelle Nocke den Ausschaltpunkt (z.B.: ). Durch Drücken der Taste oder Taste wird der Ausschaltpunkt um einen Schritt verlagert. -
Seite 18: Beispiele Zur Nockenprogrammierung Im Programmiermodus 0
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.4.8. Beispiele zur Nockenprogrammierung im Programmiermodus 0 6.4.8.1. Ersten Nocken programmieren Aufgabe: Nachdem der Programmspeicher gesamtgelöscht und die Systeminitialisierung erfolgreich durchge- führt wurde, soll im Programm 0 ein Nocken für Ausgang 2 von 100 bis 200 programmiert werden. -
Seite 19: Zusätzliche Nocken Auf Einen Ausgang Programmieren
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.4.8.2. Zusätzliche Nocken auf einen Ausgang programmieren Aufgabe: Im Programm 0 soll für den Ausgang 2 zusätzlich zu einem vorhandenen Nocken, z.B. 100 bis 200, ein weiterer von 300 bis 330 programmiert werden. -
Seite 20: Einen Bestimmten Nocken Löschen
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.4.8.3. Einen bestimmten Nocken löschen Aufgabe: Sie wollen im Programm 0 für den Ausgang 2 den Nocken 300 bis 330 löschen. Lösung: Taste drücken (ca. 2 sec.), bis Sie im Programmanwahlmodus sind Taste drücken (ca. -
Seite 21: Nocken Programmieren Im Programmiermodus 1
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.5. Nocken Programmieren im Programmiermodus 1 6.5.1. Programm anwählen Die Nockenprogrammierung und die Programmanwahl wird wie folgt eingeleitet: Taste ca. 2 sec. drücken bis in der Anzeige z.B.: erscheint. zeigt an, daß... -
Seite 22: Nockenprogrammierung Verlassen
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.5.5. Nockenprogrammierung verlassen Unabhängig davon, in welchem Programmiermodus Sie sich befinden, führt ein Drücken der Taste immer zum Verlassen der Nockenprogrammierung. Es erscheint dann wieder die Standardanzeige 6.5.6. Beispiele zur Nockenprogrammierung im Programmiermodus 1 6.5.6.1. -
Seite 23: Nocken Löschen
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 6.5.6.2. Nocken löschen Sie wollen in Programm 0 im Ausgang 2 den Nocken 100 bis 200 löschen. Lösung: Taste drücken (ca. 2 sec.), bis Sie im Programmanwahlmodus sind Taste drücken (ca. 2 sec.), jetzt sind Sie im Programmiermodus Taste drücken, damit Sie Ausgang 2 anwählen... -
Seite 24: Die Bedienung In Der Übersicht
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 7. Die Bedienung in der Übersicht 7.1. Umschalten der Standardanzeige Anzeige Geschwindigkeit (U/min.) Taste kurz drücken Standardanzeige Position Taste kurz drücken Anzeige Programm und Geschwindigkeit (U/min.) 7.2. Programmierung der Systemkonstanten Anzeige Geschwindigkeit (U/min.) -
Seite 25: Geräteüberwachung
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 8. Geräteüberwachung Bei allen Störungen schaltet CamCon innerhalb 1ms alle Ausgänge ab. Dieses Verhalten kann als externe Störmeldung genutzt werden. Dazu wird auf einem beliebigen Ausgang ein Nocken über den gesamten Umfang (0 bis 360 Grad) programmiert (Sicherheitsnocken). -
Seite 26: Technische Daten Camcon
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 10. Technische Daten CamCon Multifunktionsanzeige zur Programmierung..7- Segment, 5- stellig, 13 mm Anzahl der Ausgänge.......... 16 Statusanzeige der Ausgänge ......je eine rote LED Anzahl der programmierbaren Nocken ....500 Anzahl der Programme ........ -
Seite 27: Stichwortverzeichnis
Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen 11. Stichwortverzeichnis 7-Segmentanzeige ..........................13 Abmessungen ............................10 Anzeige für Position oder Geschwindigkeit.................... 13 Ausgabestand ............................2 Ausgang anwählen........................... 16; 21 Ausgänge ............................... 12 Ausgangsanzeige........................... 13 Ausschaltpunkt verlagern......................... 17; 21 Bedienung, Übersicht.......................... - Seite 28 Digitronic Digitales Nockenschaltwerk Automationsanlagen GmbH CamCon DC33/X mit 8 Programmen Totzeitkompensation, Wirkungsweise ..................... 7 Update, Handbuch im Internet ......................... 2 V/R Umschaltung ........................... 15 Vorderansicht ............................13 Vorgabewert eingeben ........................... 16 Winkelcodierer ............................12 Winkelcodiererauflösung ........................15 Y2K ................................2 Ausgabe: März 17...
