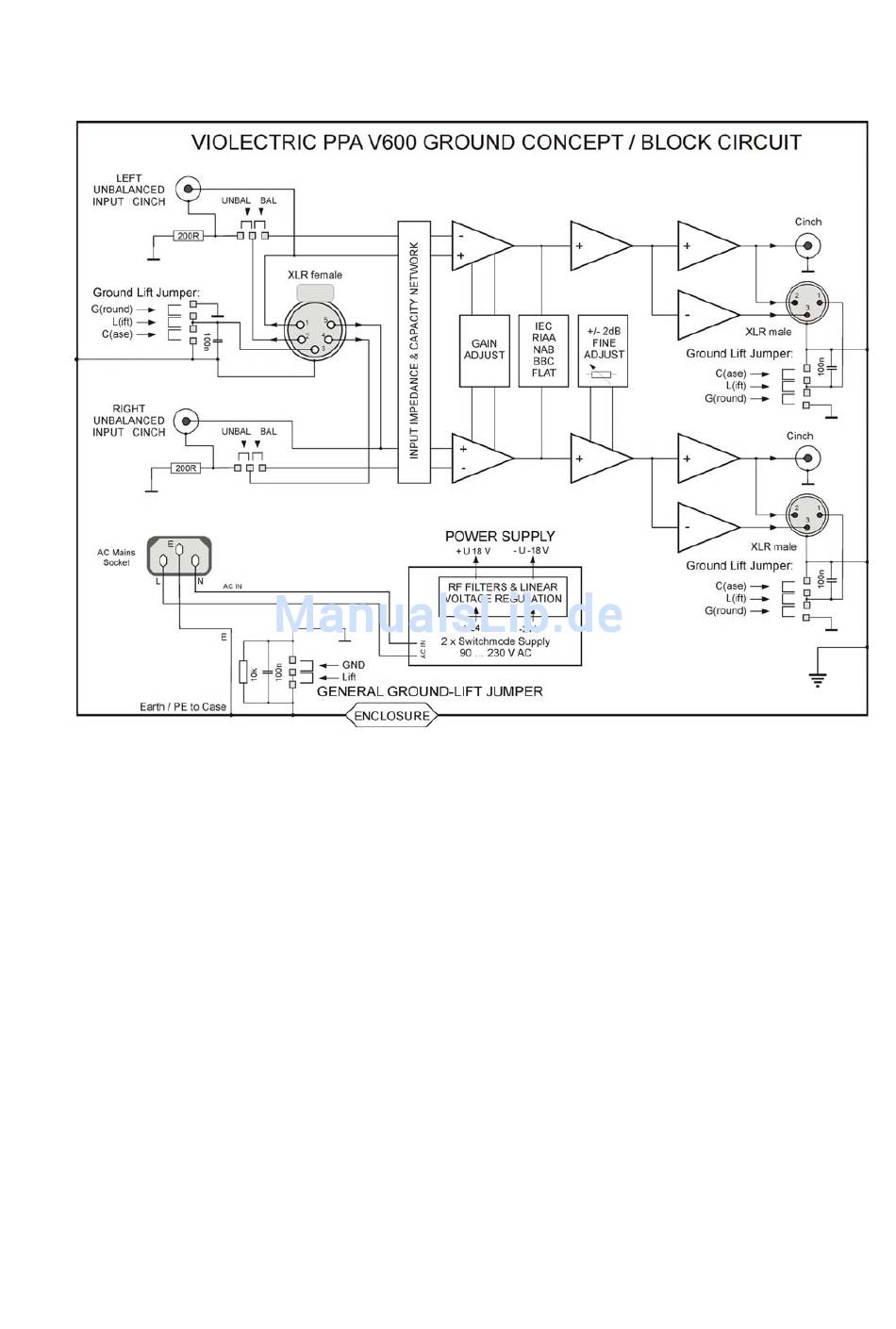

Das Erde / Masse Konzept

GROUND-LIFT Jumper (von innen zugänglich):
Ab Werk ist dieser Jumper auf LIFT gesetzt.
Der interne Masse-Bezugspunkt kann im Gerät über einen Jumper von
GROUND auf LIFT gelegt werden. Die Verbindung zwischen internem
Masse-Bezugspunkt und Erde wird hierbei für Gleichspannungen und
niedrige Frequenzen (< 160 Hz) getrennt. Höherfrequente Störungen
werden weiter nach Masse abgeleitet. Die LIFT-Stellung kann hilfreich,
sein wenn z.B. aufgrund verschiedener Massepotentiale Brumm
generiert wird.
Siehe hierzu auch Seite 20 / 26 im technischen Anhang.
