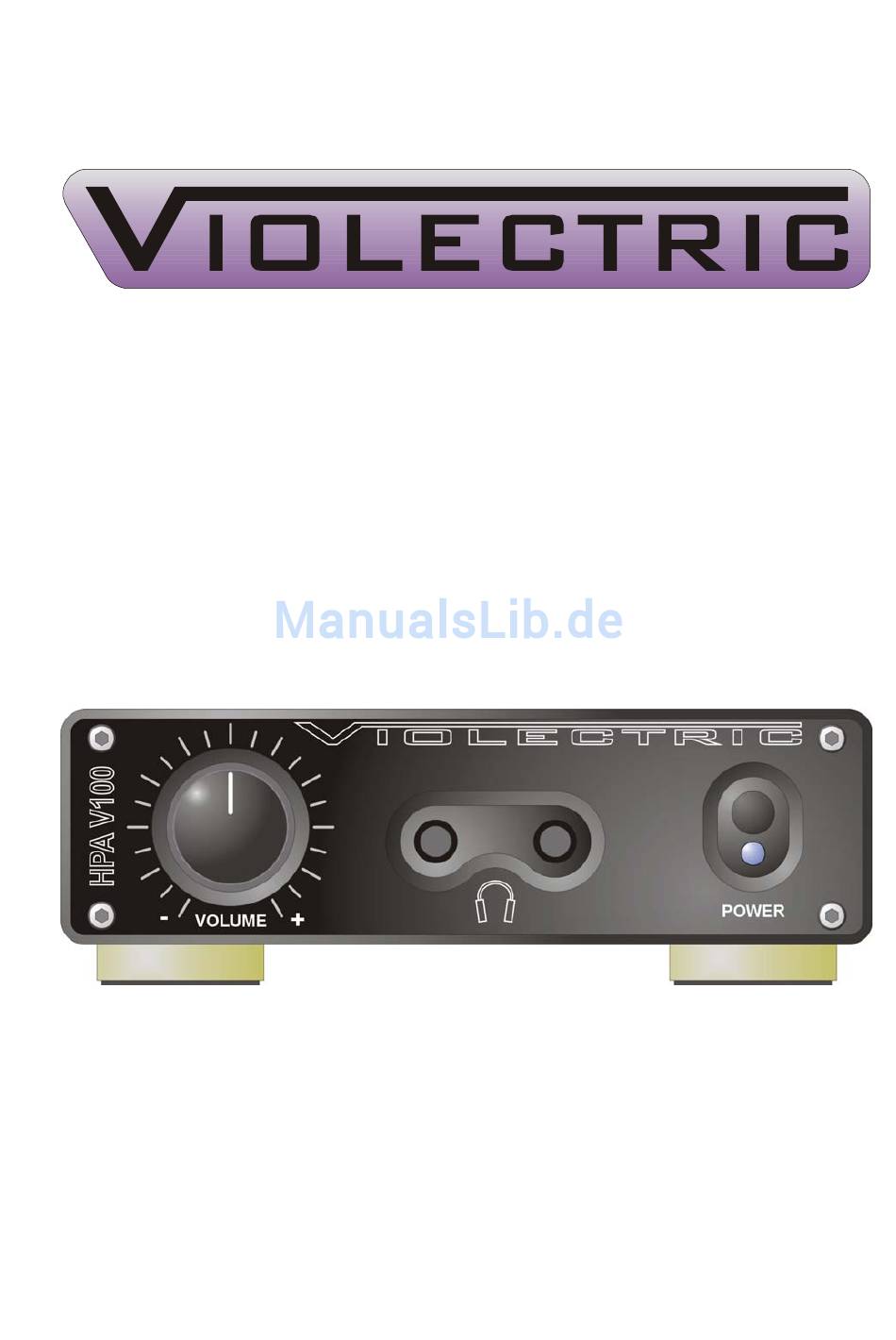

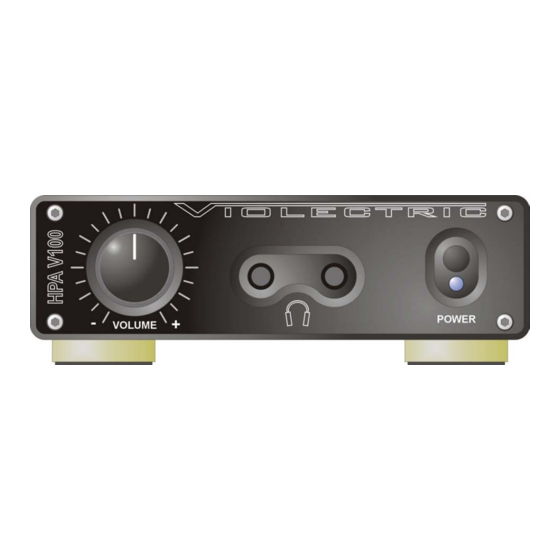

- Seite 1 KOPFHÖRER VERSTÄRKER HEADPHONE AMPLIFIER HPA V100 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhalt Thema Seite Über Violectric Sicherheitshinweise Das Erde / Masse Konzept Anschluss / Steckerbelegung Allgemeines Bedienungsanleitung Spezielle Funktionen Wissenswertes Entsorgung Technische Daten Jumper Setting Konformitätserklärung Garantie ACHTUNG !! DIE MIT DIESEM GERÄT ERZIELBAREN LAUTSTÄRKEN KÖNNEN GEHÖRSCHÄDEN HERVORRUFEN ODER DIE ANGESCHLOSSENEN... -
Seite 3: Über Violectric
Herzlichen Dank, das Sie sich für ein Gerät von entschieden haben !! ist eine Marke und eine Produktlinie der Fa. Lake People electronic GmbH. Die Fa. Lake People electronic GmbH entwickelt, produziert und vertreibt Produkte im professionellen Sektor z. B. für Rundfunk, Fernsehen, Flughäfen, Messehallen, Festspielhäuser, Theater, grosse Installationen oder private Studios. - Seite 4 Lake People zur Verfügung. Auch für technische Fragen können Sie sich gern an den Hersteller wenden. is a subsidiary of LAKE PEOPLE electronic GmbH Turmstrasse 7a D-78467 Konstanz Fon +49 7531 73678 Fax +49 7531 74998 www.violectric.de www.violectric.com www.lake-people.de www.lake-people.com...
-
Seite 5: Sicherheitshinweise
Allgemeine Sicherheitshinweise WARNUNG Bitte lesen Sie die folgenden Sicherheitshinweise: Wasser, Flüssigkeiten, Feuchtigkeit: Das Gerät soll nicht in der Nähe von Wasser- oder Flüssigkeitsquellen benutzt werden. Das Gerät soll nicht in Bereichen grosser Feuchtigkeit betrieben werden. Achten Sie darauf, dass das Gerät nicht in Flüssigkeiten fällt, oder dass Flüssigkeiten durch die Gehäuseöffnungen eindringen können. -
Seite 6: Netzsicherung
Netzsicherung: Die Netzsicherung dieses Gerätes ist eingelötet und nur von Innen zugänglich !! Eine durchgebrannte Sicherung weist auf interne Probleme hin und sollte nur im Rahmen von qualifizierten Service- oder Reparaturarbeiten ersetzt werden !! Umschaltbare Stromversorgung: Achten Sie auf die im Typenschild angegebene Versorgungsspannung, um einen sicheren Betrieb zu gewährleisten !! Dieses Gerät ist mit einer intern umlötbaren Netzspannung 115/230 V AC ausgerüstet. -
Seite 7: Das Erde / Masse Konzept
Das Erde / Masse Konzept GROUND-LIFT Jumper (Siehe auch Seite 26) (von innen zugänglich, SICHERHEITSHINWEISE beachten !! ): Ab Werk ist dieser Jumper auf GND/GROUND gesetzt. Der interne Masse-Bezugspunkt kann im Gerät über einen Jumper von GROUND auf LIFT gelegt werden. Die Verbindung zwischen internem Masse-Bezugspunkt und Erde wird hierbei für Gleichspannungen und niedrige Frequenzen (<... - Seite 8 Leider gibt es keine generelle Empfehlung, wie Brummstörungen zu vermeiden oder wenigstens zu reduzieren sind. Häufig muss probiert werden !! Bei symmetrischen Zuleitungen sollte auch immer überprüft werden, ob der Schirm Verbindung mit dem Stecker hat. Der Stecker wird IMMER über den 4. Kontakt der XLR Buchsen auf das Gehäuse-Potential gelegt !! Wie aus obiger Abbildung ersichtlich, kann das Masse/Erde-Verhältnis der ANALOGEN Eingänge modifiziert werden.
-
Seite 9: Anschluss / Steckerbelegung Für Analoge Signale
Anschluss / Steckerbelegung für analoge Signale ANALOGE SIGNALE Symmetrisches Kabel (Signal) an symmetrischen Eingang XLR MALE PLUG Shield / Abschirmung = Signalmasse = Pin 1 Hot / + Phase = Pin 2 Cold / - Phase = Pin 3 Das Steckergehäuse sollte nicht mit der COLD Abschirmung des Kabels verbunden werden. -
Seite 10: Allgemeines
Mit seinen geringen Abmessungen gewährt der HPA V100 optimale Flexibilität bei hoher Leistung. Bei der Konstruktion wurde grosser Wert auf Betriebssicherheit bei Fehlbedienung gelegt. Der HPA V100 verfügt intern über Filter, die die angeschlossenen Kopfhörer vor Überlastung durch - nicht hörbare - hohe Frequenzen schützen. -
Seite 11: Das Gehäuse
Front- und Rückseite. Diese Materialwahl garantiert eine hohe mechanische Stabilität und Widerstandsfähigkeit. ERDE UND MASSE Das Gehäuse des HPA V100 ist geerdet, die interne Bezugsmasse ist über einen Jumper mit der Schutzerde verbunden. Wenn nötig, kann der Jumper auf LIFT gesetzt werden (siehe Seite 7 "Das Erde/Masse Konzept"... -
Seite 12: Die Symmetrischen Signaleingänge
DIE SYMMETRISCHEN SIGNALEINGÄNGE Die symmetrischen Signaleingänge befinden sich auf der Rückseite des Gehäuses und sind mit "BAL IN LEFT" und "BAL IN RIGHT" bezeichnet und als XLR-Buchsen ausgeführt. Hinweis: Über einen Adapter können auch unsymmetrische Signale angeschlossen werden. Siehe hierzu auch Seite 9. Symmetrische Belegung der XLR Buchsen: PIN 1 PIN 2... -
Seite 13: Cinch-Buchsen Als Ausgänge
< 30 Ohm. Siehe auch Seite 26 im technischen Anhang. DER OPTIONALE DIGITALE EINGANG Der HPA V100 kann momentan (06/2014) mit einem von 6 D/A Wandler mit drei unterschiedlichen Eingängen und mit 96 oder 192 kHz maximaler Sample-Rate ausgerüstet werden: Der COAX Eingang erwartet digitale PCM Audiodaten im S/P-DIF Format mit einer Sample Rate zwischen 28 …... - Seite 14 Audioformate bis 24 Bit mit 44.1, 48 oder 96 kHz Sample Rate unterstützt. Nicht jedoch 88.2 kHz ! Der USB 192 Eingang ist USB 2.0 kompatibel. Er benötigt einen proprietären Treiber, der unter www.violectric.de herunter geladen werden kann. Es werden digitale Audioformate bis 24 Bit mit 44.1, 48, 88.2, 96, 176.4 und 192 kHz Sample Rate sowie der sogenannte “asynchron Mode“...
-
Seite 15: Zu Laut - Zu Leise ... Die Wirkungsweise Von Pre-Gain
Zu laut – zu leise … die Wirkungsweise von PRE-GAIN Dieser Gerät ist dazu gedacht, Kopfhörer zu betreiben. Kopfhörer haben jedoch Impedanzen von 8 … 2000 Ohm und verfügen über Wirkungs- grade zwischen 85 … 115 dB/mW. Das macht es etwas schwierig, allen Wünschen gerecht zu werden. -
Seite 16: Die Bedienung
Kanal IMMER gleich setzen nie mehr als EINEN Schalter pro Kanal nach oben schalten Sollten Sie also der Meinung sein, das der HPA V100 ruhig etwas leiser sein könnte, z. B. um den Lautstärkeregler weiter aufzudrehen, so schieben Sie den mit "–6 dB"... -
Seite 17: Der Volume-Regler
Übertragung zu gewährleisten. Die Gesamtverstärkung ist auf +8 dB festgelegt, um genügend Reserven auch für hochohmige Kopfhörer zu haben. DIE KOPFHÖRER AUSGÄNGE Der HPA V100 bietet zwei stereophone Kopfhörerausgänge. Jeder Ausgang ist mit einer 1/4" (6,3 mm) Klinkenbuchse ausgestattet. Während des Ein- und Belegung der Kopfhörer Buchsen:... -
Seite 18: Spezielle Funktionen
NETZSTECKER ZIEHEN !!! Danach sind alle Einstellungen absolut ungefährlich. Begrenzungen des Frequenzgangs Der Frequenzgang Ihres HPA V100 ist nach oben bei 200 kHz begrenzt. Dies ist der so genannte 3dB Punkt, bei dem die übertragene Frequenz um 3 dB abgefallen ist. -
Seite 19: Wissenswertes
Wissenswertes … Warum es sinnvoll ist einen so hohen Aufwand zu betreiben: Ein Kopfhörerverstärker ist ein Gerät zum Konditionieren eines Audiosignals mit dem Zweck, es auf die speziellen Besonderheiten eines Kopfhörers anzupassen. Das klingt in ersten Augenblick nicht sonderlich sensationell und kann auch mit wenig Aufwand erledigt werden. - Seite 20 Durch die Vielzahl der angebotenen Op-Amp Typen kann für jeden Einsatzzweck der optimale Op-Amp gefunden werden. Warum PRE-GAIN sinnvoll ist: Zwei extreme Beispiele (die fixe Grösse dabei ist der HPA V100 mit einer Verstärkung von 14 dB (4,5 Fach) bei voll aufgedrehtem Poti. 1. Beispiel: Der (Vor-) Verstärker liefert eine Spannung von 2 Volt, der Kopfhörer...
- Seite 21 Der (Vor-) Verstärker liefert eine Spannung von 1 Volt, der Kopfhörer braucht aber 20 Volt um 120 dB Schalldruck zu erzeugen. Bei aufgedrehtem Poti würde der HPA V100 bei 14 dB Verstärkung 4,5 Volt Spannung liefern – viel zuwenig für den Kopfhörer. Durch PRE-GAIN kann man den Eingangspegel um 12 dB (4-fach) erhöhen, aus 1 Volt...
- Seite 22 Machbaren das RK27 Poti von Alps, was auch in Ihrem HPA V100 verwendet wird. Warum ein niedriger Innenwiderstand wichtig ist Jedes elektrodynamische System erzeugt nach einer Wirkung eine Rückwirkung. Wenn die Schwingspule eines Kopfhörers durch den Verstärker ausgelenkt wird, entsteht ein (Fehl)-Strom, wenn sie wieder in ihre Ausgangslage zurück fällt.
- Seite 23 Ausgangsstufen, Dynamik 115 dB, THD+N - 103 dB. Welche USB Geräte sind an den HPA V100 anschliessbar: Es kann eine Verbindung zu einem Host (PC oder LapTop) aufgebaut werden. Ein MP3 Player oder ähnliches ist hier nicht anschliessbar.
-
Seite 24: Entsorgung
Warum sollte die Lautstärke vom Host auf 100 % gestellt werden: Die Lautstärkeregelung des Host erfolgt immer digital. Das heisst, um das Signal leiser zu machen, werden Bits im Datenstrom entfernt. Dies kann den Klirrfaktor erhöhen weil die Auflösung des Signals leidet. In der Praxis geschieht dies jedoch meist erst bei so leisen Signalen, die eine Aussage über die Qualität nicht mehr zulassen. -
Seite 25: Technische Daten
TECHNISCHE DATEN HPA V100 Alle Werte RMS unbew., 20 Hz - 20 kHz, Pre-Gain auf 0 dB, Hochpass auf 4Hz Eingänge: 2 x XLR female, balanced, 2 x Cinch, unbalanced Max. Eingangsspannung: + 21 dBu, Impedanz 10 kOhms Eingangsimpedanz: 10 kohms gepufferte Ausgänge:... -
Seite 26: Jumper Setting
JUMPER SETTINGS HPA V100... -
Seite 27: Konformitätserklärung
EU KONFORMITÄTSERKLÄRUNG: Wir bestätigen hiermit, dass das folgende Gerät Bezeichnung: VIOLECTRIC HPA V100 Serien Nr. : -alle - mit folgenden EU-Richtlinien bzw. Normen übereinstimmt: 2006/95EG Niederspannungsrichtlinie 20014/30EG Elektromagnetische Verträglichkeit EN 60065:2002+A12:2011 Sicherheitsbestimmungen für Audio-, JIS C6065:2013 Video- und ähnliche elektronische Geräte... -
Seite 28: Garantie
GARANTIE Seit 1986 bauen wir anspruchsvolle Geräte für anspruchsvolle Kunden. Von Anfang an bemühen wir uns, durch geeignete Massnahmen wie hochwertige Bauteile oder mehrfach überwachte Produktionsschritte Fehler gar nicht erst aufkommen zu lassen. Das gelingt uns auch meistens und hat mit zu unserem guten Ruf beigetragen. Trotz aller Sorgfalt können hin und wieder Fehler auftauchen, die den einwandfreien Betrieb Ihres Gerätes beeinträchtigen.
