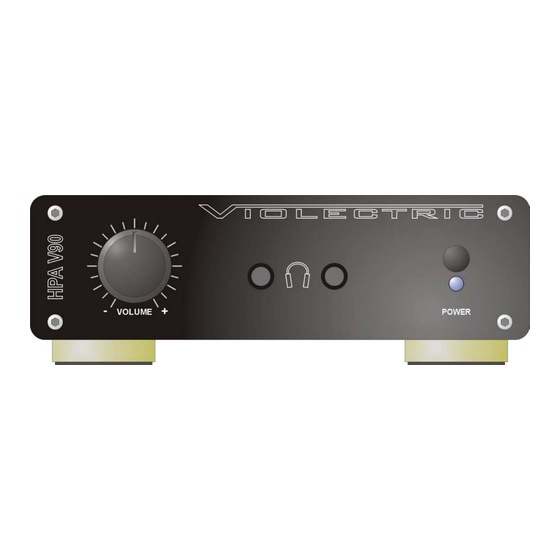

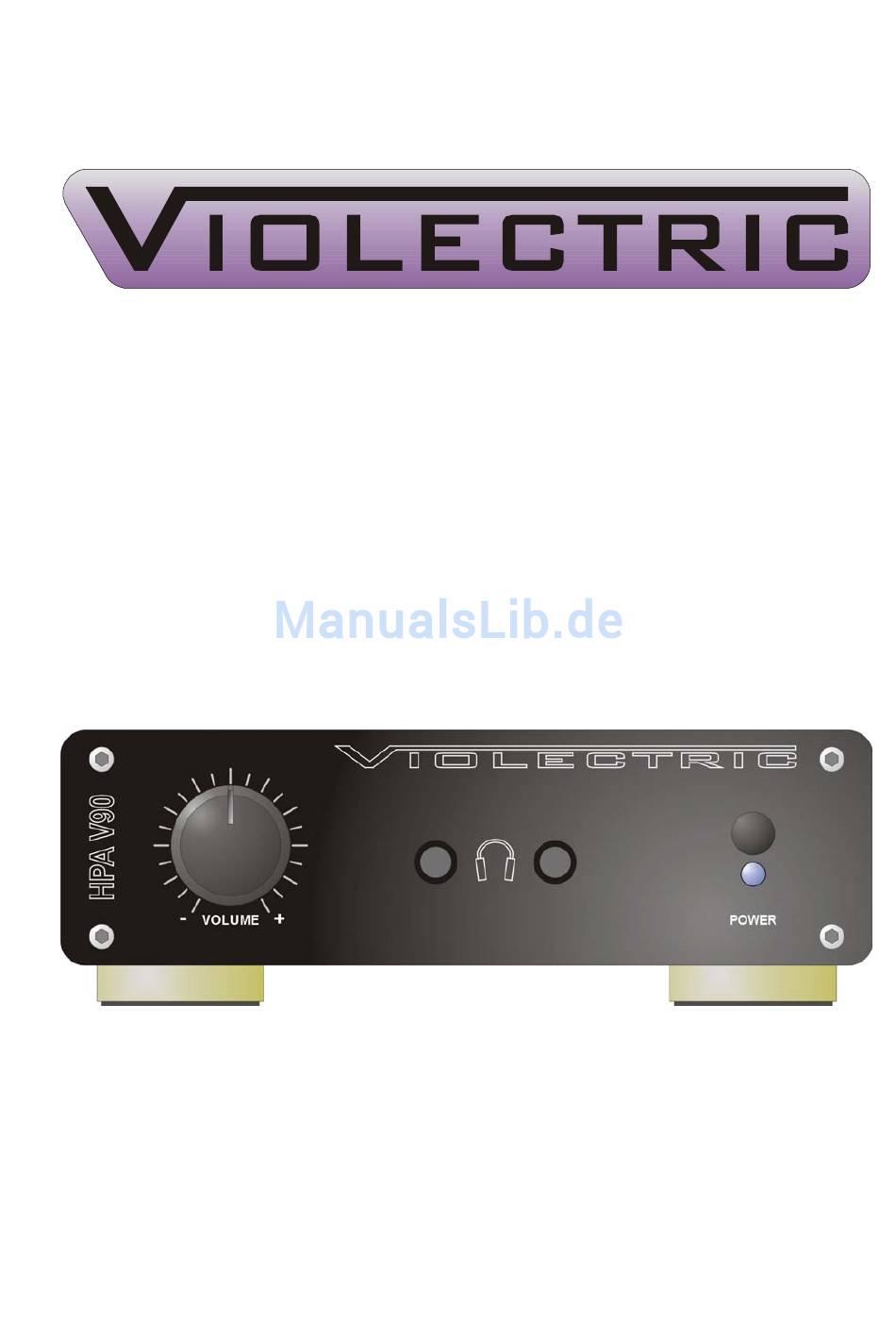

- Seite 1 KOPFHÖRER VERSTÄRKER HEADPHONE AMPLIFIER HPA V90 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhalt Thema Seite Über Violectric Sicherheitshinweise Das Erde / Masse Konzept Anschluss / Steckerbelegung Allgemeines Bedienungsanleitung Spezielle Funktionen Wissenswertes Entsorgung Technische Daten Jumper Setting Konformitätserklärung Garantie ACHTUNG !! DIE MIT DIESEM GERÄT ERZIELBAREN LAUTSTÄRKEN KÖNNEN GEHÖRSCHÄDEN HERVORRUFEN ODER DIE ANGESCHLOSSENEN... -
Seite 3: Über Violectric
Herzlichen Dank, das Sie sich für ein Gerät von entschieden haben !! ist eine Marke und eine Produktlinie der Fa. Lake People electronic GmbH. Die Fa. Lake People electronic GmbH entwickelt, produziert und vertreibt Produkte im professionellen Sektor z. B. für Rundfunk, Fernsehen, Flughäfen, Messehallen, Festspielhäuser, Theater, grosse Installationen oder private Studios. - Seite 4 Lake People zur Verfügung. Auch für technische Fragen können Sie sich gern an den Hersteller wenden. is a subsidiary of LAKE PEOPLE electronic GmbH Turmstrasse 7a D-78467 Konstanz Fon +49 7531 73678 Fax +49 7531 74998 www.violectric.de www.violectric.com www.lake-people.de www.lake-people.com...
-
Seite 5: Sicherheitshinweise
Allgemeine Sicherheitshinweise WARNUNG Bitte lesen Sie die folgenden Sicherheitshinweise: Wasser, Flüssigkeiten, Feuchtigkeit: Das Gerät soll nicht in der Nähe von Wasser- oder Flüssigkeits-quellen benutzt werden. Das Gerät soll nicht in Bereichen grosser Feuchtigkeit betrieben werden. Achten Sie darauf, dass das Gerät nicht in Flüssigkeiten fällt, oder dass Flüssigkeiten durch die Gehäuseöffnungen eindringen können. -
Seite 6: Netzsicherung
Netzsicherung: Die Netzsicherung dieses Gerätes ist eingelötet und nur von Innen zugänglich !! Eine durchgebrannte Sicherung weist auf interne Probleme hin und sollte nur im Rahmen von qualifizierten Service- oder Reparaturarbeiten ersetzt werden !! Umschaltbare Stromversorgung: Achten Sie auf die im Typenschild angegebene Versorgungs-spannung, um einen sicheren Betrieb zu gewährleisten !! Dieses Gerät ist mit einer intern umlötbaren Netzspannung 115/230 V AC ausgerüstet. -
Seite 7: Das Erde / Masse Konzept
Das Erde / Masse Konzept GROUND-LIFT Jumper (von innen zugänglich): Ab Werk ist dieser Jumper auf LIFT gesetzt. Der interne Masse-Bezugspunkt ist im Gerät über einen Jumper von GROUND auf LIFT gelegt. Die Verbindung zwischen internem Masse- Bezugspunkt und Erde wird hierbei für Gleichspannungen und niedrige Frequenzen (<... -
Seite 8: Anschluss / Steckerbelegung
Leider gibt es keine generelle Empfehlung, wie Brummstörungen zu vermeiden oder wenigstens zu reduzieren sind. Häufig muss probiert werden !! Die elektrische Sicherheit ist immer gewährleistet, da der Schutzleiter PE fest am Gehäuse liegt !! Sollte von den Werkseinstellungen abgewichen werden, können EMV Probleme entstehen. -
Seite 9: Allgemeines
ALLGEMEINES Der HPA V90 ist ein stereophoner Kopfhörerverstärker zum Treiben von nieder-, mittel- und hochohmigen Lasten (16 … 600 Ohm), wie sie hochwertige Kopfhörer in der Regel darstellen. Durch seine speziell auf dynamische Kopfhörer optimierte, variable, klirr- und rauscharme Schaltungstechnik wird der HPA V90 höchsten Anforderungen gerecht. -
Seite 10: Das Gehäuse
Front- und Rückseite. Diese Materialwahl garantiert eine hohe mechanische Stabilität und Widerstandsfähigkeit. ERDE UND MASSE Das Gehäuse des HPA V90 ist geerdet, die interne Bezugsmasse ist über einen Jumper mit der Schutzerde verbunden. Wenn nötig, kann der Jumper auf LIFT gesetzt werden (siehe Seite 7 "Das Erde/Masse Konzept"... -
Seite 11: Die Eingänge
DIE EINGÄNGE Die Signaleingänge befinden sich auf der Rückseite des Gehäuses. Sie sind mit "LEFT IN" und "RIGHT IN" bezeichnet und als vergoldete Cinch-Buchsen ausgeführt. Die Eingangsimpedanz beträgt 10 kOhm. Der maximale Eingangspegel an diesen Eingängen sollte +21 dBu nicht überschreiten. - Seite 12 Denn … … um einerseits zu vermeiden, das Besitzer von wirkungsgradstarken Kopfhörern den Lautstärkeregler selten über die 9-Uhr Position bekommen ohne Gehörschäden befürchten zu müssen, andererseits bei wirkungsgradarmen Kopfhörern die Max-Position des Lautstärkereglers immer noch zu wenig ist … … alle Besitzer aber höchste Qualität bei niedrigstem Rauschen und geringsten Verzerrungen erwarten …...
-
Seite 13: Die Bedienung
Sollten Sie also der Meinung sein, das der HPA V90 ruhig etwas leiser sein könnte, z. B. um den Lautstärkeregler weiter aufzudrehen, so schieben Sie den mit "–6 dB" (halbe Verstärkung) oder "–12 dB" (viertel Verstärkung) bezeichneten Schalter nach oben. -
Seite 14: Der Volume-Regler
Übertragung zu gewährleisten. Die Gesamtverstärkung ist auf +8 dB festgelegt, um genügend Reserven auch für hochohmige Kopfhörer zu haben. DIE KOPFHÖRER AUSGÄNGE Der HPA V90 bietet zwei stereophone Kopfhörerausgänge. Jeder Ausgang ist mit einer 1/4" (6,3 mm) Klinkenbuchse ausgestattet. Belegung der Kopfhörer-Buchsen: Linker Kanal... -
Seite 15: Spezielle Funktionen
NETZSTECKER ZIEHEN !!! Danach sind alle Einstellungen absolut ungefährlich. Begrenzungen des Frequenzgangs Der Frequenzgang Ihres HPA V90 ist nach oben bei 150 kHz begrenzt. Dies ist der so genannte 3dB Punkt, bei dem die übertragene Frequenz um 3 dB abgefallen ist. -
Seite 16: Wissenswertes
Pufferverstärkern zuge- führt, die auch die Aufgabe der PRE-GAIN Einstellungen übernehmen. Weiter verfügt Ihr HPA V90 über einen aktiven Durchschliff mit eigenen Pufferverstärkern, um die Eingangssignale an anderer Stelle weiter verwenden zu können. - Seite 17 Durch die Vielzahl der angebotenen Op-Amp Typen kann für jeden Einsatzzweck der optimale Op-Amp gefunden werden. Warum PRE-GAIN sinnvoll ist: Zwei extreme Beispiele (die fixe Grösse dabei ist der HPA V90 mit einer Verstärkung von 8 dB (2,5 Fach) bei voll aufgedrehtem Poti. 1. Beispiel: Der (Vor-) Verstärker liefert eine Spannung von 4 Volt, der Kopfhörer...
- Seite 18 Warum es sinnvoll ist, den Frequenzgang zu begrenzen Töne sind elektrische Wechselspannungen. Hören kann man diese als junger Mensch von ca. 20 Hz bis 20000 Hz. Je älter der Mensch, desto weniger hört er vor allen Dingen die hohen Frequenzen. Um diese Frequenzen möglichst gut zu übertragen muss der Frequenzgang eines Verstärkers möglichst breit und möglichst glatt sein.
- Seite 19 nötig ist, um möglichst einen Verstärker für alle Kopfhörer zu haben. Der Kopfhörer per Se ist sehr variabel. Hier gibt es zwei Kenngrössen: Impedanz und Empfindlichkeit. Generell kann man sagen, das Kopfhörer mit hoher Impedanz unempfindlicher sind als Kopfhörer mit niedriger Impedanz, die sind im Allgemeinen empfindlicher.
-
Seite 20: Entsorgung
quadratisch in die Leistung eingeht. Je hochohmiger ein Kopfhörer ist, desto mehr Spannung braucht er also. Dies hat nur bedingt mit der absolut erzielbaren Lautstärke zu tun: Musik lebt von schnellen Transienten, die hohe Anforderungen an die Übertragungstechnik stellen. Und so kann ein schneller Impuls einen gewöhnlichen +/- 15 Volt Verstärker leicht an sein Limit bringen. -
Seite 21: Technische Daten
TECHNISCHE DATEN HPA V90 Alle Werte RMS unbew., 20 Hz - 20 kHz, Pre-Gain auf 0 dB, Hochpass auf 4 Hz Eingänge: 2 x Cinch, unbalanced Max. Eingangsspannung: + 21 dBu, Impedanz 10 kOhms gepufferte Ausgänge: 2 x Cinch unbalanced... -
Seite 23: Konformitätserklärung
EU KONFORMITÄTSERKLÄRUNG: Wir bestätigen hiermit, dass das folgende Gerät Bezeichnung: VIOLECTRIC HPA V90 Serien Nr. : -alle - mit folgenden EU-Richtlinien bzw. Normen übereinstimmt: 2006/95EG Niederspannungsrichtlinie 20014/30EG Elektromagnetische Verträglichkeit EN 60065:2002+A12:2011 Sicherheitsbestimmungen für Audio-, JIS C6065:2013 Video- und ähnliche elektronische Geräte... -
Seite 24: Garantie
GARANTIE Seit 1986 bauen wir anspruchsvolle Geräte für anspruchsvolle Kunden. Von Anfang an bemühen wir uns, durch geeignete Massnahmen wie hochwertige Bauteile oder mehrfach überwachte Produktionsschritte Fehler gar nicht erst aufkommen zu lassen. Das gelingt uns auch meistens und hat mit zu unserem guten Ruf beigetragen. Trotz aller Sorgfalt können hin und wieder Fehler auftauchen, die den einwandfreien Betrieb Ihres Gerätes beeinträchtigen.
