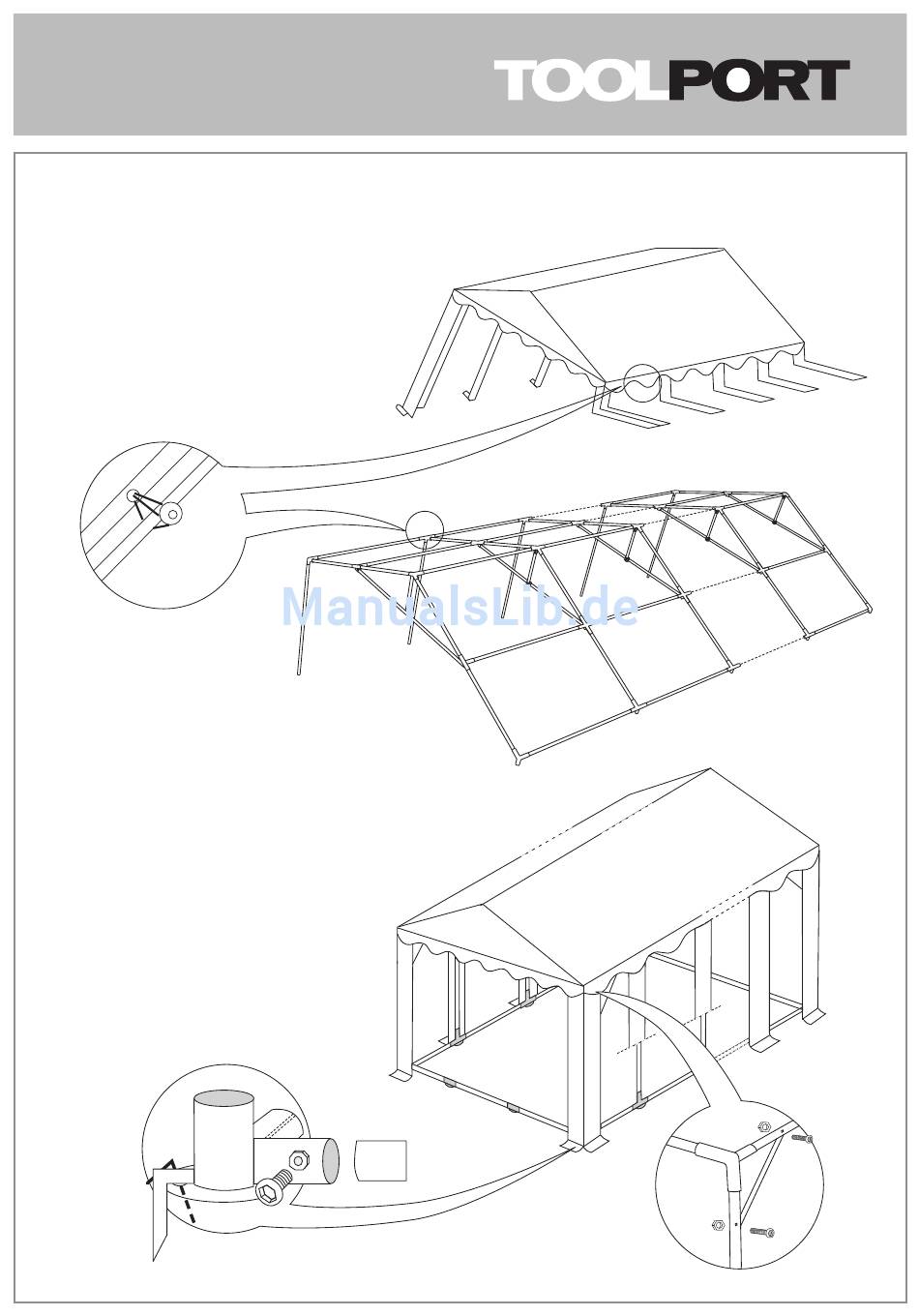

Levante una parte de la estructura de la
carpa y coloque las patas (7, 8). Las patas
con el número 8 deben estar colocadas en
el exterior en cada una de las cuatro esqui-
nas. Coloque el techo (32) sobre el armazón
y sujételo con los pasadores de goma (29).
Procure que los pasadores de goma no
queden muy tirantes para no dificultar la
colocación de la otra parte.
29
8
7
7
7
8
4
Coloque las patas de la parte contraria
y monte los pies (16, 17) en los extremos
inferiores. Utilice los clavos de tierra
grandes (19) para sujetar los pies al suelo.
La cubierta del techo se fija a las
barras (7, 8) con ganchos (31). Refuerce
el armazón lateral colocando los travesaños
transversales (6) en los cuatro elementos
esquineros. A continuación, complete la
estructura de la base con las barras (2 y
9) y conectores (18) correspondientes.
2
9
16
18 2
17
9
27
9
2
20 24
6
19
22 27
25
