TOOLPORT PVC Gebrauchsanweisung Seite 4

Gebrauchsanweisung
1
Suchen Sie einen ebenen Untergrund
für das Zelt. Packen Sie die Kartons aus
und sehen Sie nach, ob auch alle hier
aufgelisteten Teile vorhanden sind.

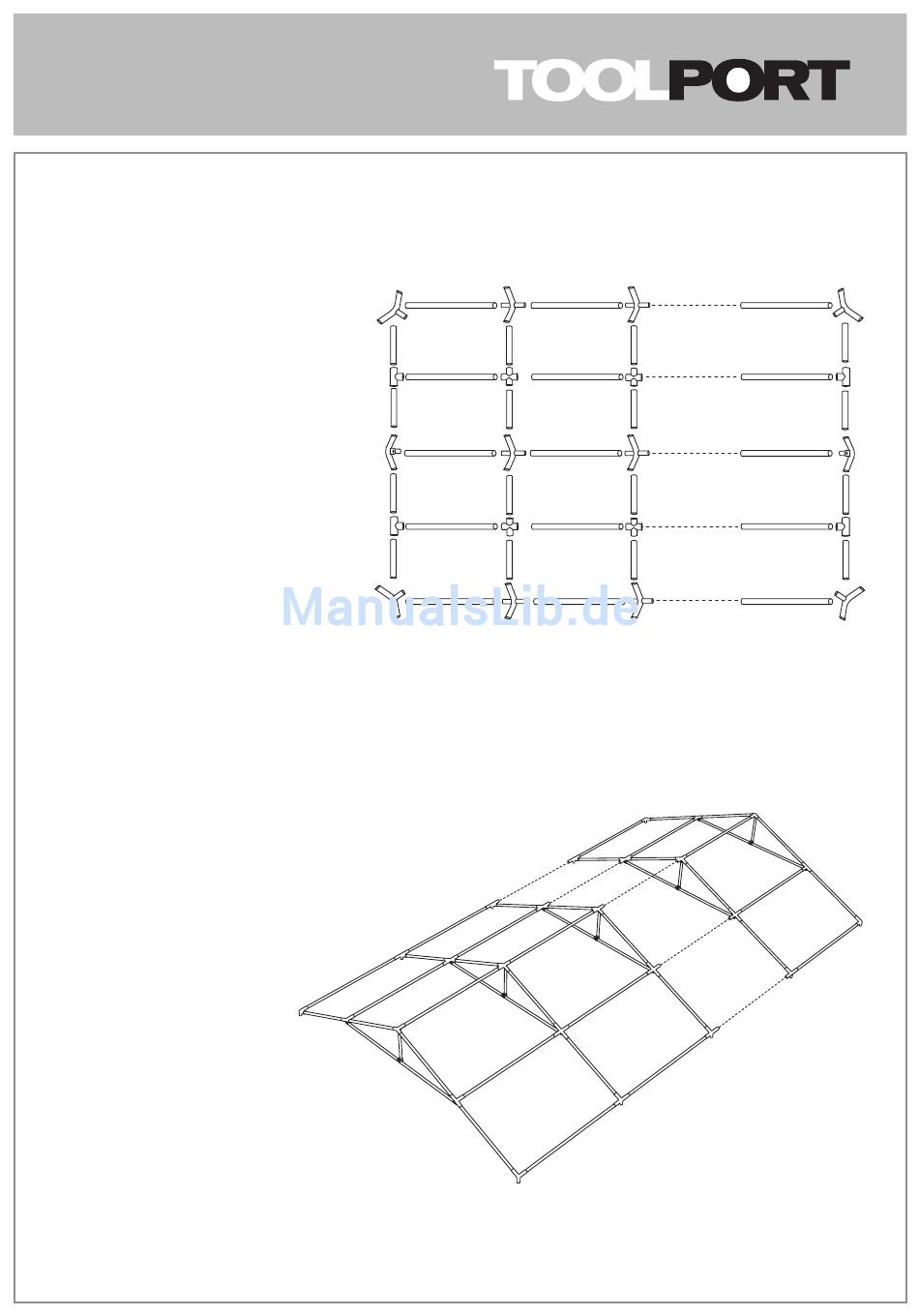

Setzen Sie den Rahmen für das Dach
zusammen indem Sie die Teile 10 bis 15
an die Stangen (Teile 1, 2 u. 3) montieren
und zur Fixierung mit den Schrauben
fest anziehen.
2
Befestigen Sie die Verstärkungs-
streben (Teile 4 u. 5) mit Schrauben (23)
und Flügelmuttern (26).
3
10 13
1 1
14
2
1 1
11
2
1 1
14
15
2
1
13
10
3
12
11
5
4
15
4
10
2 13
1
14
2
1
2
1
14
2
1
13
2
14
13
®
3
10
1
15
2
1
11
2
1
15
2
1
10
3
4
