Viessmann Trimatik Serviceanleitung Seite 16

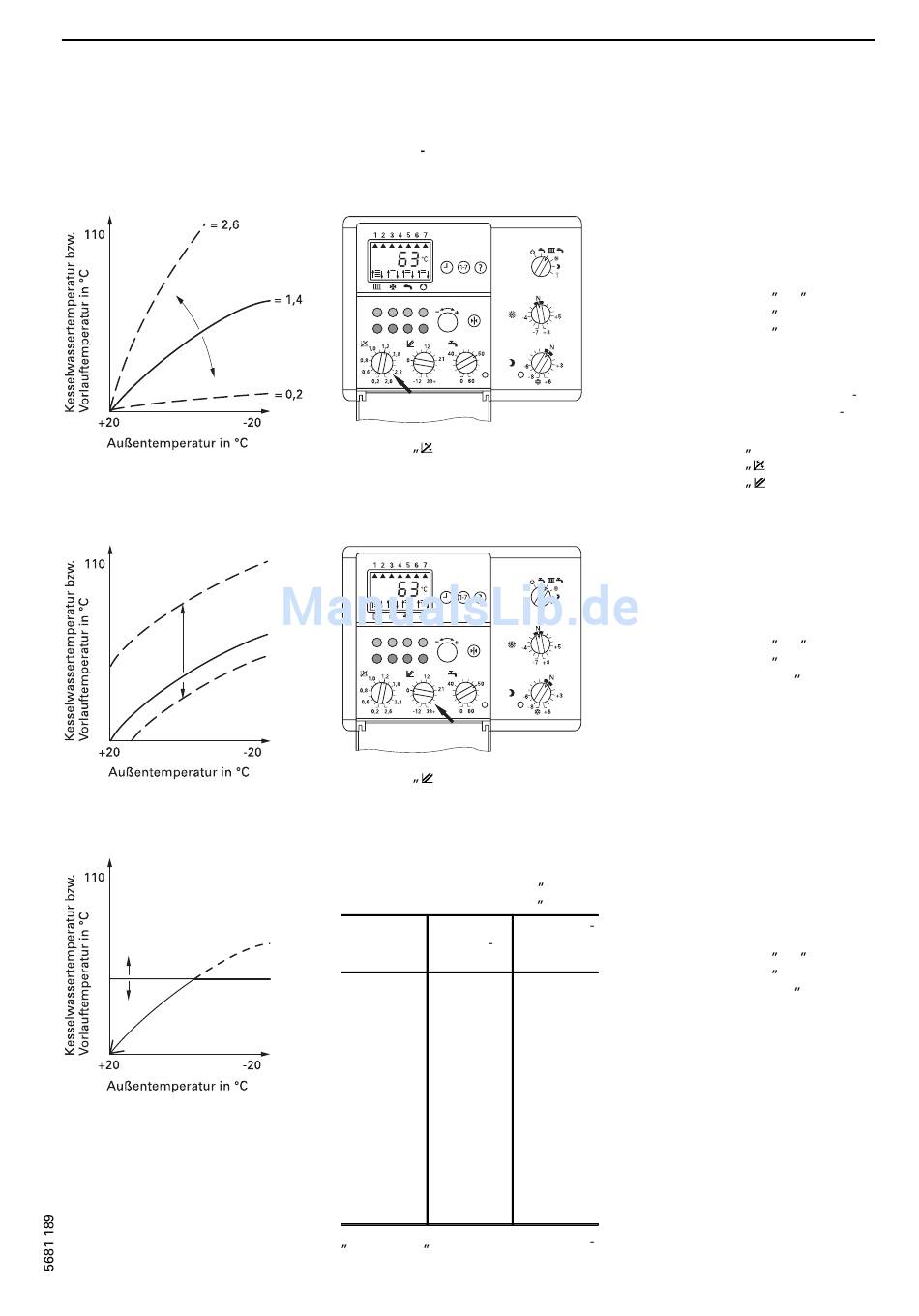

Einstellung
Neigung der Heizkennlinie
Niveau der Heizkennlinie
Maximaltemperaturbegrenzung
3.2 Heizkennlinien einstellen - Ausführung 1 oder 2
an Standard Bedieneinheit
Drehknopf
Drehknopf
Codieradresse aufrufen:
Für Heizkreis A Codieradresse 06
Für Heizkreis B Codieradresse 05
Heizkreis A Heizkreis B
(Kesselkreis) (Mischer
kreis)
06:00 05:00
06:01 05:01
06:02 05:02
06:03 05:03
06:04 05:04
06:05 05:05
06:06 05:06
06:07 05:07
06:08 05:08
06:09 05:09
06:10 05:10
06:11 05:11
06:12 05:12
06:13 05:13
06:14 05:14
06:15 05:15
06:10 und 05:08 sind Anlieferungs
zustand
an Bedieneinheit Comfortrol
1. Klappe der Bedieneinheit öffnen.
2. Folgenden Weg durch das Menü
gehen:
Menüpunkt
→ HEIZKREIS
→ HEIZKENNLINIE
→ ÄNDERN
Hinweis!
Wenn nur ein Heizkreis mit Mischer
angeschlossen ist (Heizkreis B - Aus
führung 2), sind für Heizkreis A fol
gende Einstellungen vorzunehmen:
- Schaltzeiten auf
- Neigung
- Niveau
1. Klappe der Bedieneinheit öffnen.
2. Folgenden Weg durch das Menü
gehen:
Menüpunkt
→ HEIZKREIS
→ HEIZKENNLINIE
→ ÄNDERN
1. Klappe der Bedieneinheit öffnen.
2. Folgenden Weg durch das Menü
gehen:
Maximalbe
Menüpunkt
grenzung
→ HEIZKREIS
→ HEIZKENNLINIE
135 ºC
→ ÄNDERN
140 ºC
145 ºC
150 ºC
155 ºC
160 ºC
165 ºC
170 ºC
175 ºC
180 ºC
185 ºC
190 ºC
195 ºC
100 ºC
105 ºC
110 ºC
Taste
A/ B
B
A
--:-- stellen
 = 0,2
 = 0
Taste
A/ B
B
2 x A
Taste
A/ B
B
3 x A
