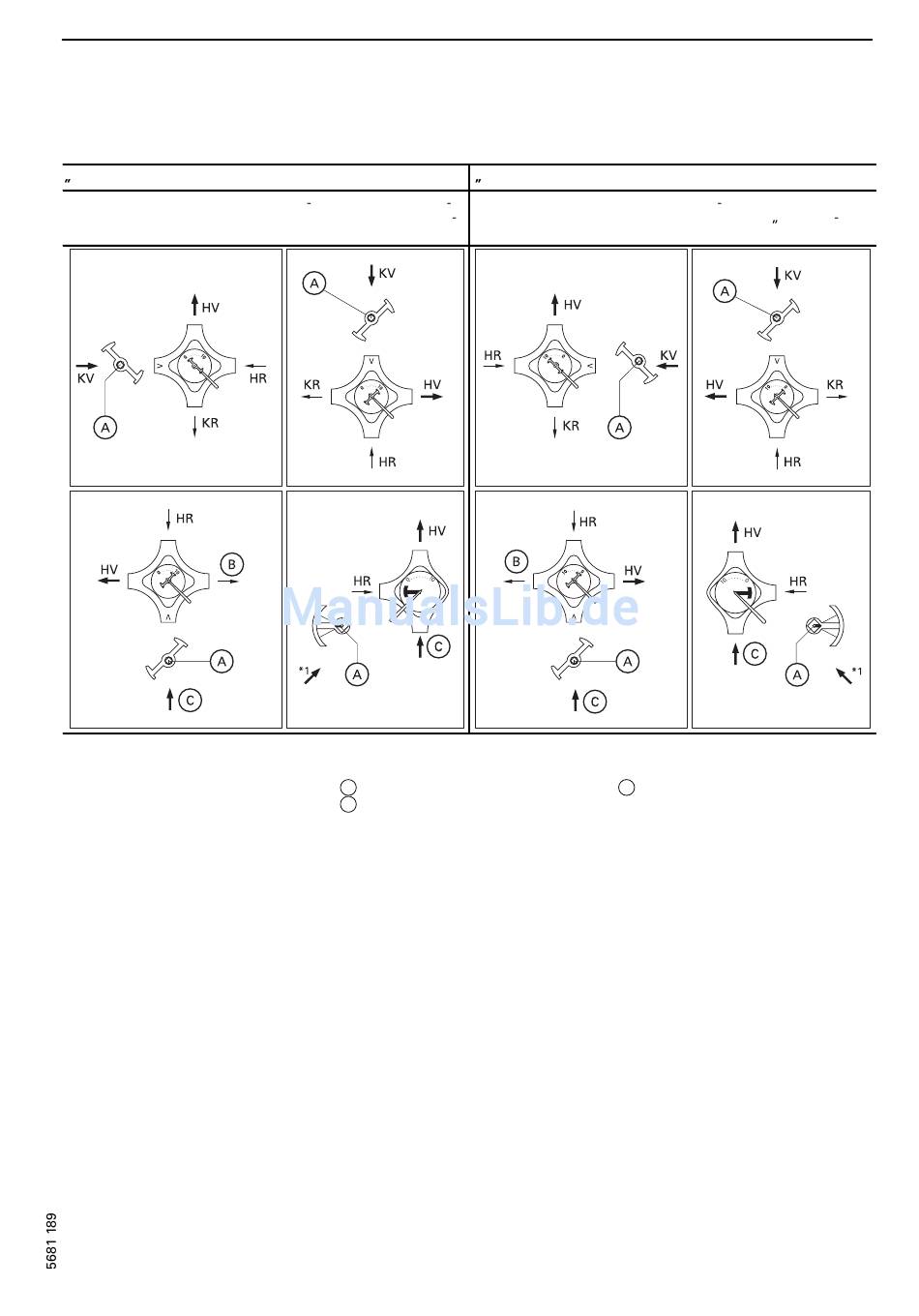

Installationsbeispiele
Wenn der Kesselvorlauf von links zum Mischer kommt
Der elektrische Anschluß des Mischer Motors ist im Anliefe
rungszustand für diese Installationsbeispiele passend ausge
führt; keine Änderung vornehmen.
*1
Steht die Kerbe auf der Drehschieberwelle in Richtung Heizungsrücklauf, zeigt die Mischergriffspitze in Richtung 10. Steht die Kerbe in Richtung
Vorlaufverteiler, zeigt die Mischergriffspitze in Richtung 0.
HV Heizungsvorlauf
HR Heizungsrücklauf
KR Kesselrücklauf
KV Kesselvorlauf
Wenn der Kesselvorlauf von rechts zum Mischer kommt
Der elektrische Anschluß des Mischer Motors muß für diese
Installationsbeispiele geändert werden (siehe Drehrich
tungsänderung).
Markierungskerbe
A
Kesselrücklauf (Rücklaufsammler)
B
7.1 Bauteile
Kesselvorlauf (Vorlaufsammler)
C
