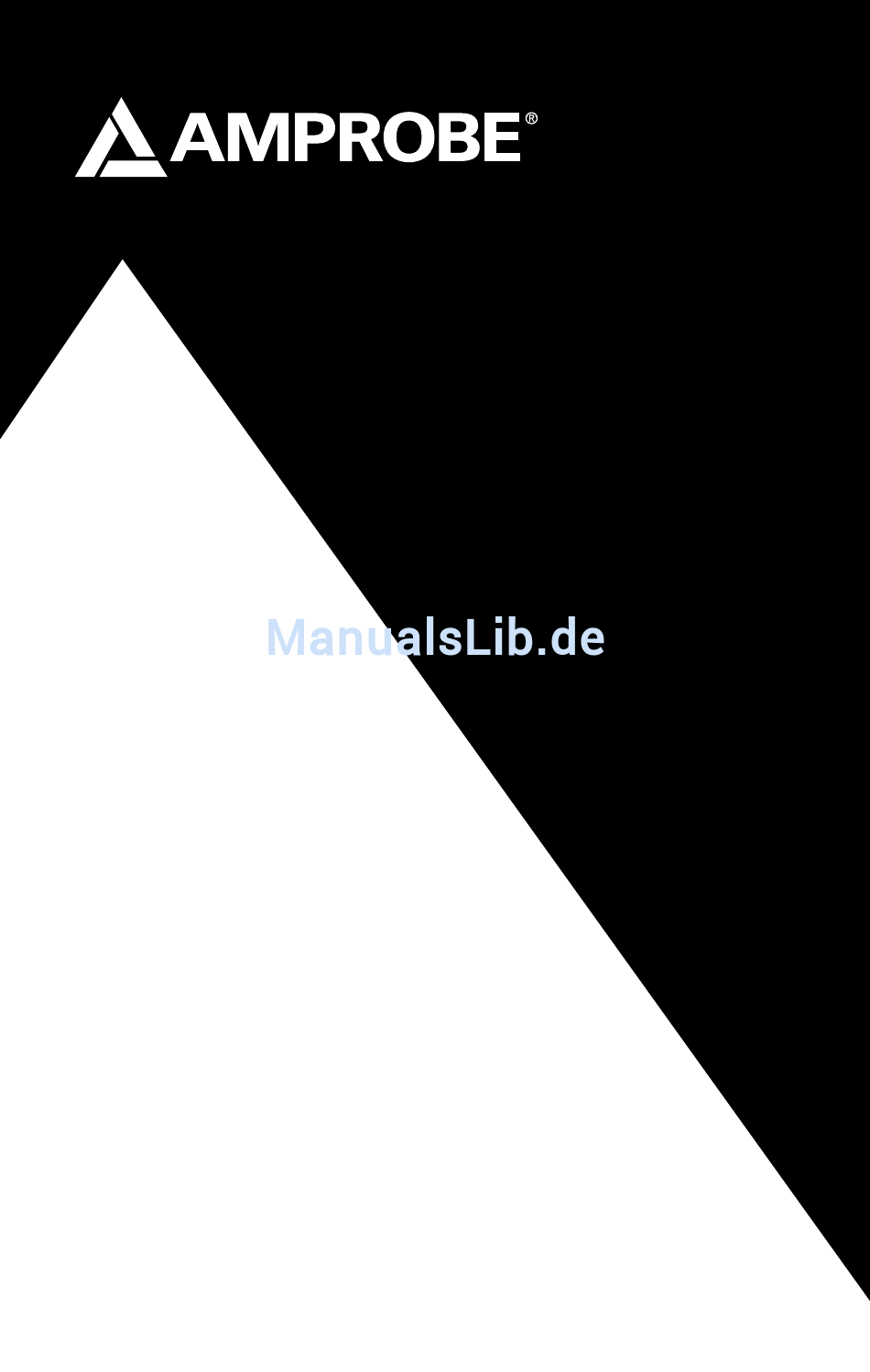

- Seite 1 TMD-53 / TMD-53W Thermocouple thermometer K/J / Wireless Users Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso...
-
Seite 39: Thermoelement Thermometer K/J Mit Wireless/Funk

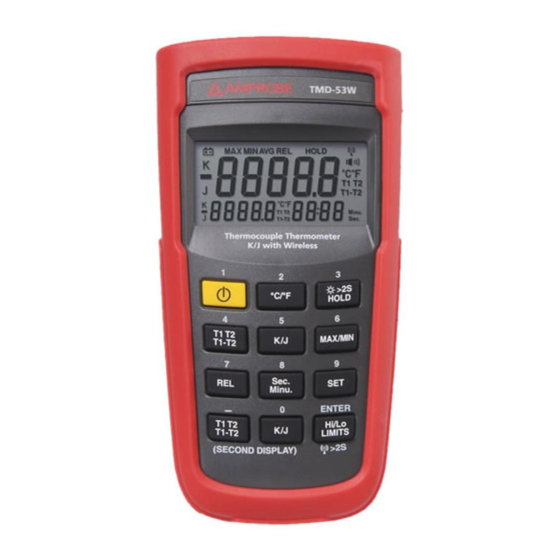

TMD-53 Thermoelement Thermometer K/J TMD-53W Thermoelement Thermometer K/J mit Wireless/Funk Bedienungshandbuch Juni 2010, Rev.1 ©2010 Amprobe Test Tools. Alle rechte vorbehalten. Gedruckt in Taiwan. - Seite 40 Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-...
- Seite 41 Test Tools-Distributor ® gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service- ®...
- Seite 42 TMD-53/TMD-53W MAIN -Anzeige SECOND THIRD -Anzeige -Anzeige TMD-53W...
- Seite 43 9) „SET“ 1) „ ” Ein-/Aus-Taste 10) „T1 T2 T1-T2“ 2) „°C /°F“ SECOND-Anzeige 3) „ ” Datenhalten/ 11) „K/J“ SECOND-Anzeige Hintergrundbeleuchtung 12) „Hi/Lo LIMITS“ 4) „T1 T2/T1-T2“ MAIN-Anzeige MAIN-Anzeige 13) Wireless 5) „K/J“ MAIN-Anzeige (nur TMD-53W) 6) „MAX/MIN“ 14) Anzeige MAIN-Anzeige 15) T1/T2-Eingang 7) „REL“...
- Seite 44 INHALT SyMBOLE ................2 AUSPACKEN UND ÜBERPRÜFEN .......... 4 EINFÜHRUNG ................ 4 Merkmale ................. 4 BEDIENUNGSANWEISUNGEN ..........5 „ “ Ein/Aus-Taste ............5 „°C/°F“ Auswahl der Temperaturskala ......5 „ ” Modus ..............5 „T1 T2/T1-T2“ MAIN-Anzeige – Eingangsauswahl ..5 „K/J“...
-
Seite 45: Symbole
SyMBOLE � Vorsicht! Siehe Erklärung in diesem Handbuch. � Übereinstimmung mit EU-Vorschriften. Geprüft. Übereinstimmung mit FCC-Standards. Dieses Messgerät nicht im unsortierten Kommunalabfall entsorgen. WARNUNGEN und VORSICHTSHINWEISE � • Zur Vermeidung von Stromschlag dieses Messgerät nicht verwenden, wenn die Arbeitsspannungen an der Messoberfläche 24 V Wechselstrom oder Gleichstrom überschreiten. - Seite 46 erzeugt und nutzt Funkfrequenzenergie und kann solche Energie abstrahlen; wenn die Ausrüstung nicht gemäß den Anweisungen installiert wird, kann eine Störbeeinflussung der Funkkommunikation verursacht werden. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störung auftritt, wenn diese Ausrüstung eine Störbeeinflussung des Radio- und Fernsehempfangs verursacht, was durch Aus- und Einschalten der Ausrüstung bestimmt werden kann.
-
Seite 47: Auspacken Und Überprüfen
AUSPACKEN UND ÜBERPRÜFEN Der Verpackungskarton sollte Folgendes enthalten: Messgerät AAA/LR3-Batterien Software-CD-ROM (THWD-10W) USB-Funkantenne (THWD-10W) Typ-K-Thermoelemente Handbuch Weiße Schachtel Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. EINFÜHRUNG Dieses Messgerät ist ein tragbares kompaktes Digitalthermometer mit 5 Stellen, ausgelegt für die Verwendung externer Typ-K- und Typ-J-Thermoelemente als Temperatursensor. -
Seite 48: Ein/Aus-Taste
BETRIEBSANWEISUNGEN „ ” Ein/Aus-Taste Die „ ” Ein/Aus-Taste schaltet das Thermometer ein bzw. aus. Im SET-Modus kann das Gerät nicht ausgeschaltet werden. SET-Modus beenden und dann ausschalten. APO-Funktion Die „ ” Ein/Aus-Taste mehr als 4 Sekunden gedrückt halten, um die automatische Ausschaltfunktion (APO) zu deaktivieren. -
Seite 49: K/J" Main-Anzeige - Auswahl Des Eingangs-Thermoelementtyps
Thermoelement oder die Differenz zwischen den beiden Thermoelementen (T1-T2); nach dem Einschalten des Thermoelements wird die Einstellung auf T1 gesetzt. „K/J“ Main-Anzeige – Auswahl des Eingangs- Thermoelementtyps Die Taste „K/J“ wählt den T1 Thermoelementtyp aus, wenn die Main-Anzeige T1 anzeigt. Wenn das Thermometer eingeschaltet wird, wird der Typ aktiviert, der verwendet wurde, als das Thermometer letztmals ausgeschaltet wurde. -
Seite 50: Sec. Minu." Auswahl Der Zeitskala
„SET-Modus“ in diesem Handbuch). Nach Eingabe des gewünschten Relativwerts die Taste „REL“ drücken, um den Relativmodus zu aktivieren und dann die Taste „SET“ drücken, um den eingegebenen Relativwert als Referenzwert zu verwenden. Um dem Relativmodus zu beenden die Taste „REL“ erneut drücken. Im Relativmodus zeigt der Wert (kann nicht >±3.000 Zählwerte sein) auf der LCD stets die Differenz zwischen der gespeicherten Referenz und dem derzeitigen Messwert an. -
Seite 51: T1 T2 T1-T2" Second-Anzeige - Eingangsauswahl
„= = = =.=“ wird auf der Main-Anzeige angezeigt; der Hi-Grenzwert wird über die Überlagerungszahlen eingegeben; dann die Taste „ENTER“ drücken, um den Hi-Grenzwert zu speichern. „= = = =.=“ wird auf der Main-Anzeige angezeigt; der Lo-Grenzwert wird über die Überlagerungszahlen eingegeben;... -
Seite 52: Technische Daten
halten, um die Wireless/Funk-Funktion auszuschalten. Der Funkmodus schaltet sich aus, wenn während mehr als zwei Minuten kein Funksignal empfangen wird. Um SET CH/ID auf 00,00 zu setzen, die Taste „Hi/Lo LIMITS“ und „ ” die Ein/Aus-Taste mehr als 6 Sekunden gedrückt halten, während das Messgerät ausgeschaltet ist. -
Seite 53: Allgemein
Temperatur- 0,1 mal die anwendbare koeffizient Genauigkeitsspezifikation pro °C von 0 °C bis 18 °C und 28 °C bis 50 °C (32 °F bis 64 °F und 82 °F bis 122 °F) Eingangs- 24 V Gleichspannung oder 24 V schutz Wechselspannung eff. -
Seite 54: Wartung
Gelieferter Ca. 1,2 m Typ-K-Thermoelement- Draht Wulstdraht (teflonband-isoliert) Max. Isolationstemperatur 260 °C (500 °F) Drahtgenauigkeit ±2,2 °C oder ±0,75 % d. Messwerts (es gilt der größere Wert) von 0° C bis 800 °C (32 °F bis 1472 °F) Wireless/Funk-Merkmale Frequenzbereich 910~920 MHz (TMD-53W) Niedriger Stromverbrauch: weniger als 1 mA. -
Seite 55: Reinigung
Installieren und Ersetzen der Batterien A. Schraube B. Batteriefachabdeckung C. Batterie 1. Strom wird durch vier 1,5 V (LR3/AAA) UM-4 R03 Batterien geliefert. ” erscheint auf der LCD-Anzeige, wenn die 2. „ Batterien ausgewechselt werden müssen. Um die Batterien zu ersetzen, die Schraube von der Rückseite des Messgeräts entfernen und die Batteriefachabdeckung abheben.
