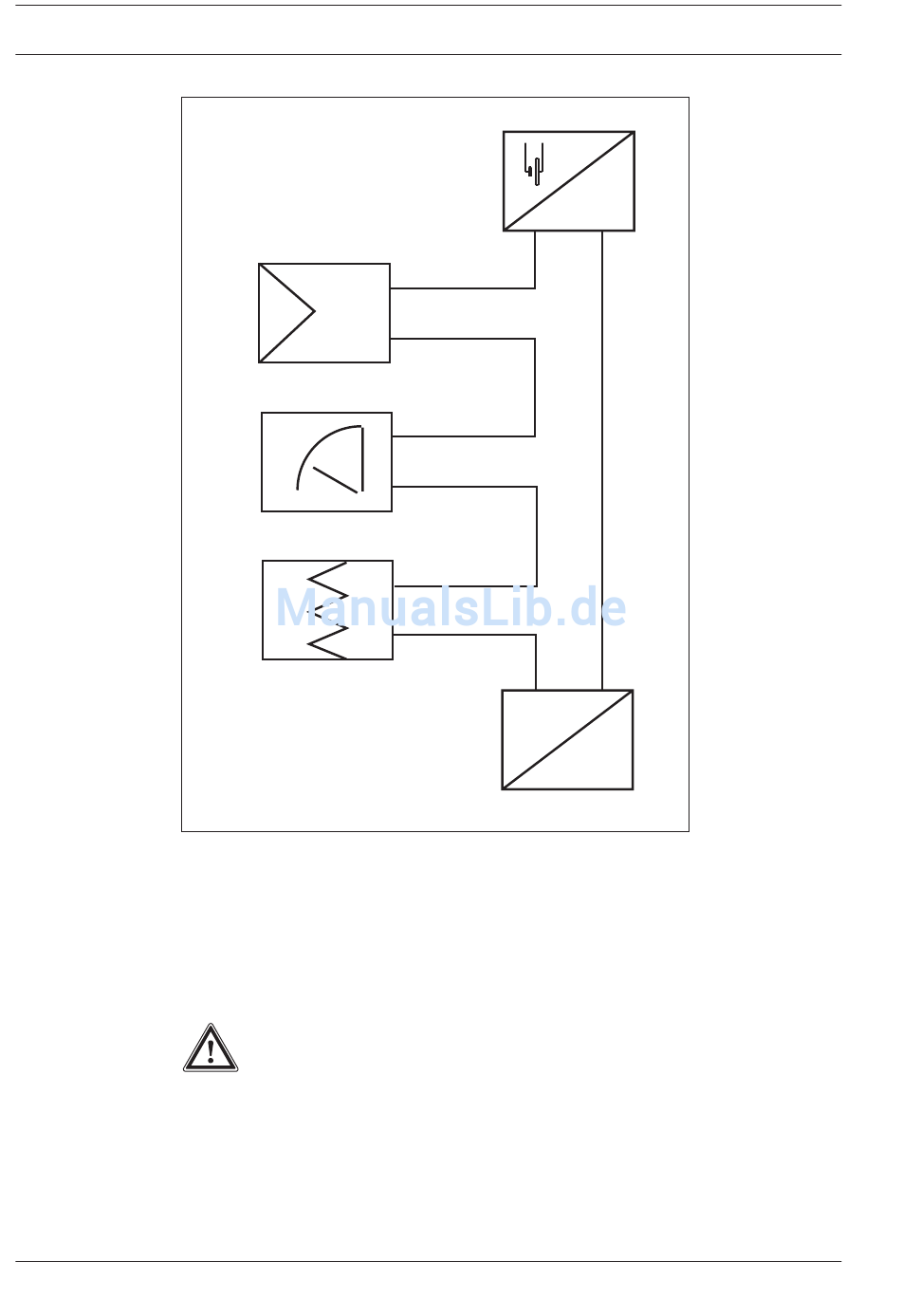

Verschaltungsbeispiel Zweileiter-Technik

1 Messumformer DMT
2 Regelgerät
3 Messgerät
4 Schreiber
5 Speisegerät 24 V DC (16...30 V DC/40 V DC)
6 Stromschleife 4-20 mA
36
2
3
4
ACHTUNG
• Bei allen Geräten in der Stromschleife müssen die Signal-
eingänge vom Stromausgang galvanisch getrennt sein!
• Die Summe der Bürdenwiderstände aller Geräte in der
Stromschleife berücksichtigen (ohne Speisegerät)!
Die Speisespannung des Messumformers darf im Betrieb nie
unter 16 V absinken!
Andernfalls wird der Messwert verfälscht!
1
-
+
-
+
-
+
-
-
5
=
=
+
6
+
~
