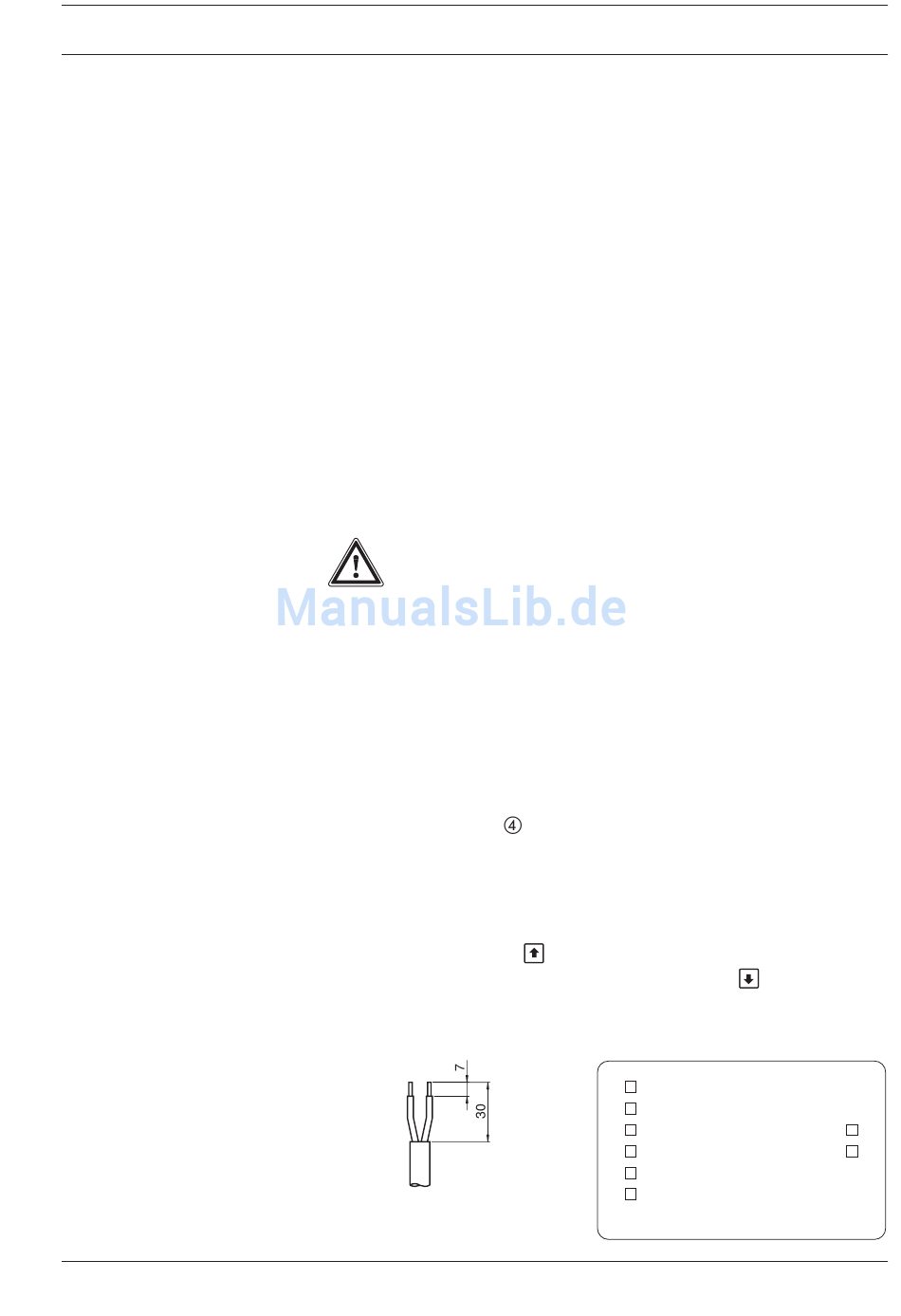

Abb. 8 und Abb. 9
ProMinent ®
6.2.3

Bei Schalttafelmontage

Schließen Sie die Kabel von hinten durch die Aussparung in der
Schalttafel an:
➤ die weiteren Schritte finden Sie unter 6.2.4.
HINWEIS
Die Kabel müssen zur Zugentlastung bauseits in
einem Kabelkanal geführt werden.
6.2.4 Klemmen anschließen
➤ Die Kabelenden gemäß Abb. 8 abisolieren und entsprechende
Aderendhülsen aufpressen.
➤ Die Kabel entsprechend dem Klemmenanschlussplan anschlie-
ßen.
ACHTUNG
• Die PROFIBUS
30 V betreiben!
• Die PROFIBUS
der PROFIBUS
versorgen – nicht über Kl. 7 und Kl. 8 des Vorder-
teils!
HINWEIS
• Der Klemmenanschlussplan befindet sich im
Anhang. Zusätzlich befindet sich im Gehäuse bei
den Klemmen ein Feld mit Anschlussinformationen
(Abb. 7,
• Die Kabel im Gehäuse soweit überstehen lassen,
dass sich das Vorderteil bequem aufklappen lässt.
• Wenn die LC-Anzeige im Betrieb nur schwach
anzeigt, verringern Sie die Helligkeit mit der
Auf-Taste
Sie die Helligkeit mit der Ab-Taste
3459_4
Montieren/Installieren
®
-Variante nicht mit Spannung über
®
-Variante über die Kl. 3 und Kl. 4
®
-Platine im Rückteil mit Spannung
und Abb. 9).
. Ist die Anzeige zu dunkel, erhöhen
1 current b
2 voltage b
3 voltage a
4 current a
5
Pt 1000 / Pt 100
6
.
4 to 20 mA + 7
– 8
