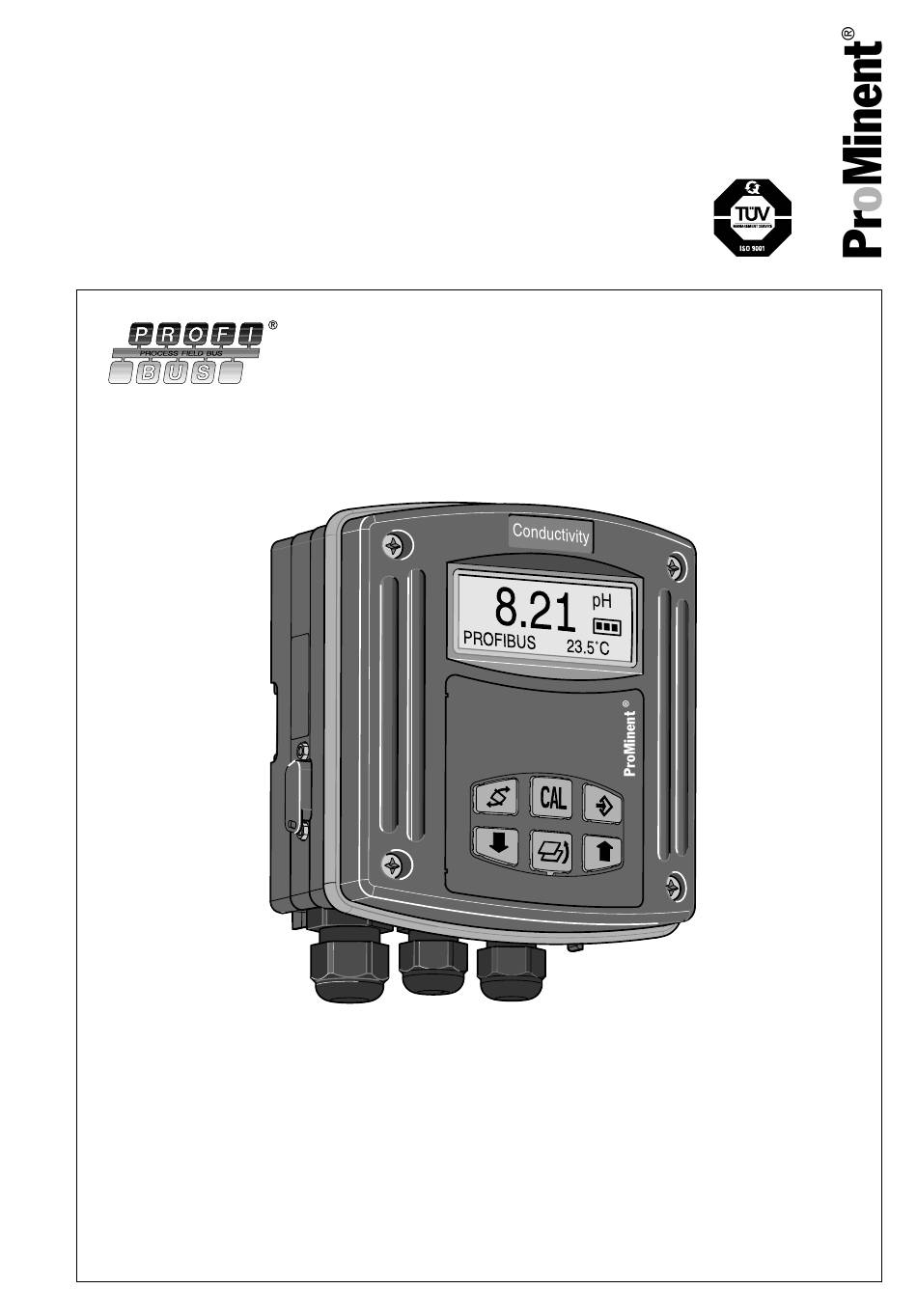

Ergänzungsanleitung für
®
DULCOMETER
DMT mit PROFIBUS
Supplementary Instructions for
®
DULCOMETER
DMT with PROFIBUS
Instructions de service complémentaires pour
®
DULCOMETER
DMT avec PROFIBUS
Instrucciones suplementarias para el equipo
DULCOMETER
®
DMT con PROFIBUS
Teile Nr./Part No. 987321 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 104 02/02 G/GB/F/E
®
DP
®
DP
®
DP
®
DP
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOMETER DMT
Inhaltszusammenfassung für ProMinent DULCOMETER DMT
- Seite 1 DMT with PROFIBUS Instructions de service complémentaires pour ® ® DULCOMETER DMT avec PROFIBUS Instrucciones suplementarias para el equipo DULCOMETER ® DMT con PROFIBUS ® Teile Nr./Part No. 987321 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 104 02/02 G/GB/F/E...
- Seite 2 Seite 3 bis 14 Operating Instructions in English from Page 15 to Page 26 Mode d’emploi en français de la page 27 à la page 38 Instrucciones de servicio en español de página 39 hasta página 52 ProMinent ®...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Betriebsanleitung bitte zuerst vollständig durchlesen. Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Seite Einstellen ..................® Wechseln in den PROFIBUS -Mode .......... Installieren ................... Funktionen ................... ProMinent ®... -
Seite 4: Einstellen
Das Einstellen der Grenzwerte der Messgröße ist notwendig, damit ® der DMT Grenzwertüberschreitungen als Fehler an den PROFIBUS meldet. Die eingestellten Grenzwerte sind zugleich auch die Werte der Messgröße, bei denen der Ausgangsstrom 4 mA bzw. 20 mA annehmen soll (siehe Einstellmenü „Parameter Ausgang“). ProMinent ®... -
Seite 5: Mode
30 V betreiben! ® • Die PROFIBUS -Variante über die Kl. 3 und Kl. 4 ® der PROFIBUS -Platine im Rückteil mit Spannung versorgen – nicht über Kl. 7 und Kl. 8 des Vorderteils! (siehe „Betriebsanleitung Vorort-Messumformer DULCOMETER DMT...“) ProMinent ®... - Seite 6 Enden mit M12-Industriesteckern (jeweils male und female) und - zur Kontaktierung mit dem DMT - mit einem ver- gossenem 9-Pol-D-Sub-Stecker versehen ist. rot (bus_B) BUCHSE STECKER D-SUB 3 4 5 6 7 8 Schirm Abb. 2 Anschluss-Schema grün (bus_A) ProMinent ®...
-
Seite 7: Funktionen
Tabelle “GerätStatus” float MessWert Byte Messunit pH=0x50, ORP(Redox)=0x52, Cl=0x43, Temp°C=0x54, Temp°F=0x64, Leitf(cond.)=0x4C Byte MessStatus meßwertspezifisch (siehe weiter) Byte Sensortype meßwertspezifisch (siehe weiter) Byte Sensorquality meßwertspezifisch (siehe weiter) float KorrWert °C=0x54, °F=0x64 Byte KorrUnit Byte KorrStatus siehe Tabelle “KorrStatus” ProMinent ®... - Seite 8 Zustand 1 Messwert gültig ungültig Temperaturkorrektur Überschreitung keine Grenzw. überschreitung MESS_VALUE>MESS_MAX Unterschreitung keine Grenz. unterschreitung MESS_VALUE<MESS_MIN Sensor defekt Sensorwiderstand < 2 MΩ Eingang offen Kein Fehler Fehlende Sonde Signaleingang defekt Kein Fehler Fehler Temp.bereich der Sonde Innerhalb außerhalb (Fehler) ProMinent ®...
- Seite 9 Sensor OK Sensorwiderstand <2 MΩ immer immer immer Sensortype– ohne Bedeutung Sensorquality Pos Name Zustand 0 Zustand 1 immer Sondenwiderstand OK (> 2 MΩ) Sonde mangelhaft (<2 MΩ) Sonde außer Sonde OK Abw. zur Pufferlösung Kalibrierbereich >40mV immer ProMinent ®...
- Seite 10 Steilheit untere Grenze > 25 % (OK) 400 ÷ 1000 % Steilheit obere Grenze < 400 % immer Einstellzeit OK (< 60 s) zu lang (> 60 s) Sonde außer letzte Kalibrierung nicht möglich Kalibrierbereich Kalibrierung OK immer ProMinent ®...
- Seite 11 Kein Fehler Fehlende Sonde Sensorwiderstand ~ 0 Ω Eingang kurzgeschl. Kein Fehler Temp.bereich der Sonde innerhalb außerhalb (Fehler) Sensortyp Name Wert Sensortyp Zellkonst = 1 Zellkonst = 0,1 Zellkonst = 0,01 Zellkonst = 10 Sensorquality – ohne Bedeutung ProMinent ®...
- Seite 12 Über die user_data -Felder werden Fehler signalisiert. Die user_data -Felder sind in Blocks von je 3 Byte zusammengefasst und wie folgt zu interpretieren: • Dienst • Fehlerart • Art des Datenzugriffs (lesen/schreiben) Somit können bis zu 19 Fehler signalisiert werden. ProMinent ®...
- Seite 13 Zyklischer Datenverkehr 0x 10 KorrMin Unterer Grenzwert Temperatur 0x 11 KorrMax Unterer Grenzwert Temperatur 0x 12 KorrSensortype siehe Zyklischer Datenverkehr 0x 13 GerätId Identcode Gerät 0x 14 GerätSerNum Seriennummer 0x 15 SoftRev Softwarerevisionsnr. 0x 16 HardRev Hardwarerevisionsnr. ProMinent ®...
- Seite 14 Übertragung OK - Wert kann im derzeitigen Gerätekontext nicht gelesen bzw. geändert werden 0x37 Übertragung OK - Keine weitere Aktualisierung 0x55 Übertragung nicht OK - Sicherung/UART-Fehler... 0x56 Fehler bei der Zeitüberschreitung Arten des Datenzugriffs Wert Bedeutung 0xD3 Schreibzugriff 0xE5 Lesezugriff ProMinent ®...
