Bei Wandmontage bitte folgende Schritte beachten:
➤ Wand-/Rohrhalterung vom DMT abnehmen
➤ Die beiden Schnapphaken nach außen ziehen und nach oben
drücken, siehe Abbildung 2,
➤ Die Wand-/Rohrhalterung vom DMT wegklappen und nach
unten herausziehen, siehe Abbildung 2,
➤ Zwei Bohrlöcher diagonal zueinander anzeichnen, dabei die
Wand-/Rohrhalterung als Bohrschablone verwenden
➤ Löcher bohren: Ø 8 mm, t = 50 mm
➤ Wand-/Rohrhalterung mit Unterlegscheiben anschrauben
➤ Soll der DMT zusätzlich mit einer Schraube gesichert werden,
müssen Sie die Schraubenbohrung im Rückteil ausbrechen und
eine Gummikappe
siehe Abbildung 3
➤ Den DMT oben in die Wand-/Rohrhalterung einhängen und mit
leichtem Druck unten gegen die Wand-/Rohrhalterung drücken
bis er einrastet; dann nach oben drücken bis er ein zweites Mal
hörbar einrastet
➤ Zur zusätzlichen Schraubensicherung nun die Sicherungs-
schraube eindrehen

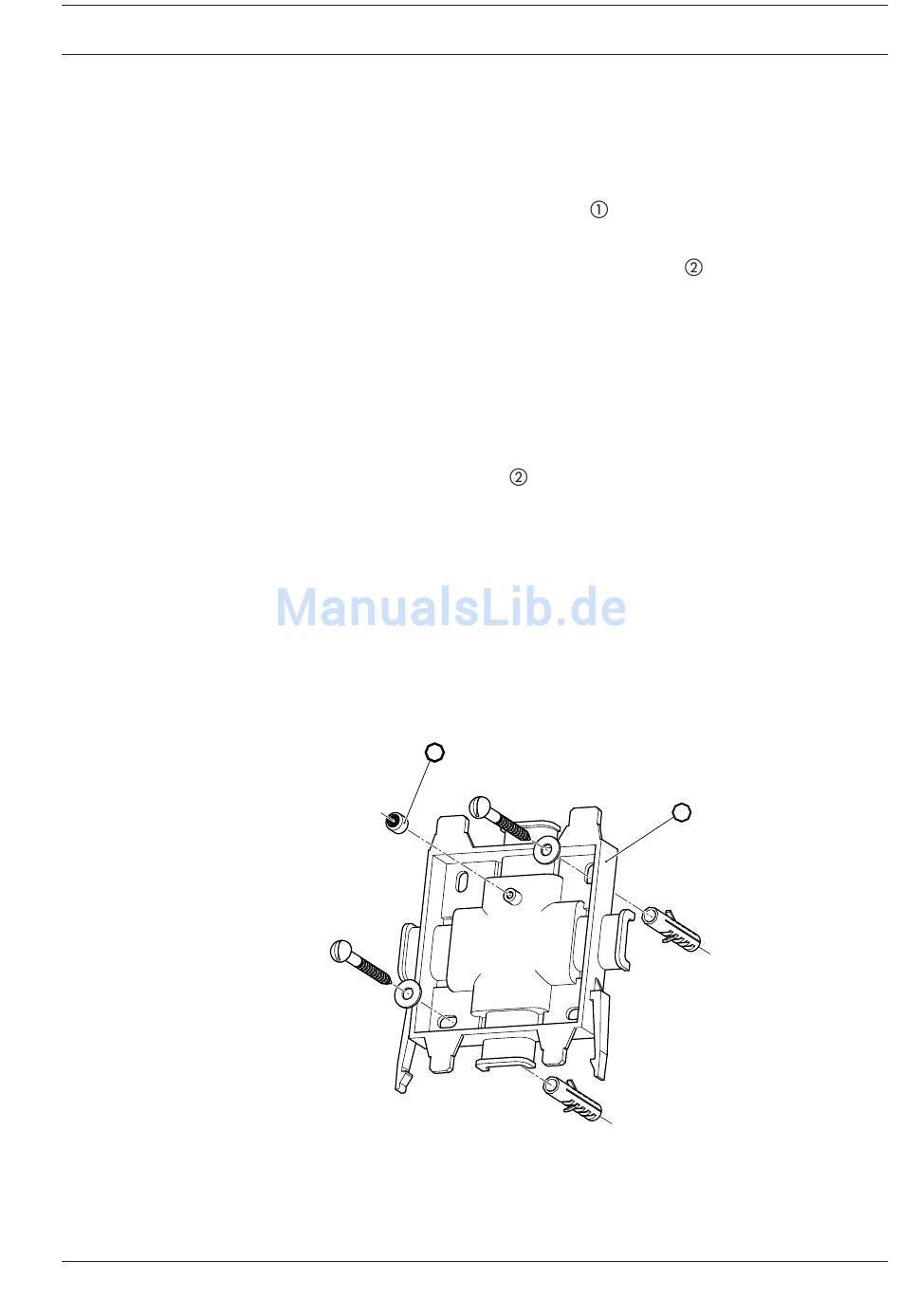

Abb. 3
auf die Wand-/Rohrhalterung stecken,
2
Montieren/Installieren
