Tag- und Nachtkamera IND – 8120 HX
Hochauflösende Farbkamera für C- und CS- Mount- Objektive sowie für Objektive mit gesteuerten Blenden.
Tagsüber liefert die Kamera ein Farbbild, bei Dunkelheit (unter 2 Lux) schaltet die Kamera auf schwarz/weiß-
Betrieb (mechanischer Filteraustausch) um.Der Lichtpegel wird über das Videosignal erfasst, ein zusätzlicher
Infrarotlichtsensor ermöglicht die Anwendung von Infrarotscheinwerfern.
Lieferumfang
•
Kamera mit C-Mount Adapterring
•
Anschluss-Stecker für Objektiv mit gesteuerter Blende
Technische Daten
•
TV-System: PAL, Farbe
•
CCD-Sensor: 1/3" Sony Ex- View HAD CCD
•
Signal-Prozessor: DSP
•
Pixel (effektiv): 410.000 (752 x 582), 480 TV-Linien
•
Video-Ausgangssignal: 1,0 Vss, 75 Ohm, interne Synch.
•
min. Beleuchtung: 0,01 Lux (s/w)
•
Blende: Auto- Iris max. 1/100.000
•
passende Objektive: C- und CS- Mount
•
Spannung: DC 12 Volt, 440 mA
•
Betriebstemperatur: -10°C bis + 50°C
•
Abmessungen: 64 x 56 x 137 mm
•
Gewicht: ca. 450 g
•
Gehäuse: Aluminium, silbergrau
•
Videoanschluss: BNC-Buchse
•
Schraubanschluss für Wand- und Deckenhalterung: 1/4 Zoll Gewinde
•
Zusatzfunktionen: Objektivsteuerung (DC/Videosignal)

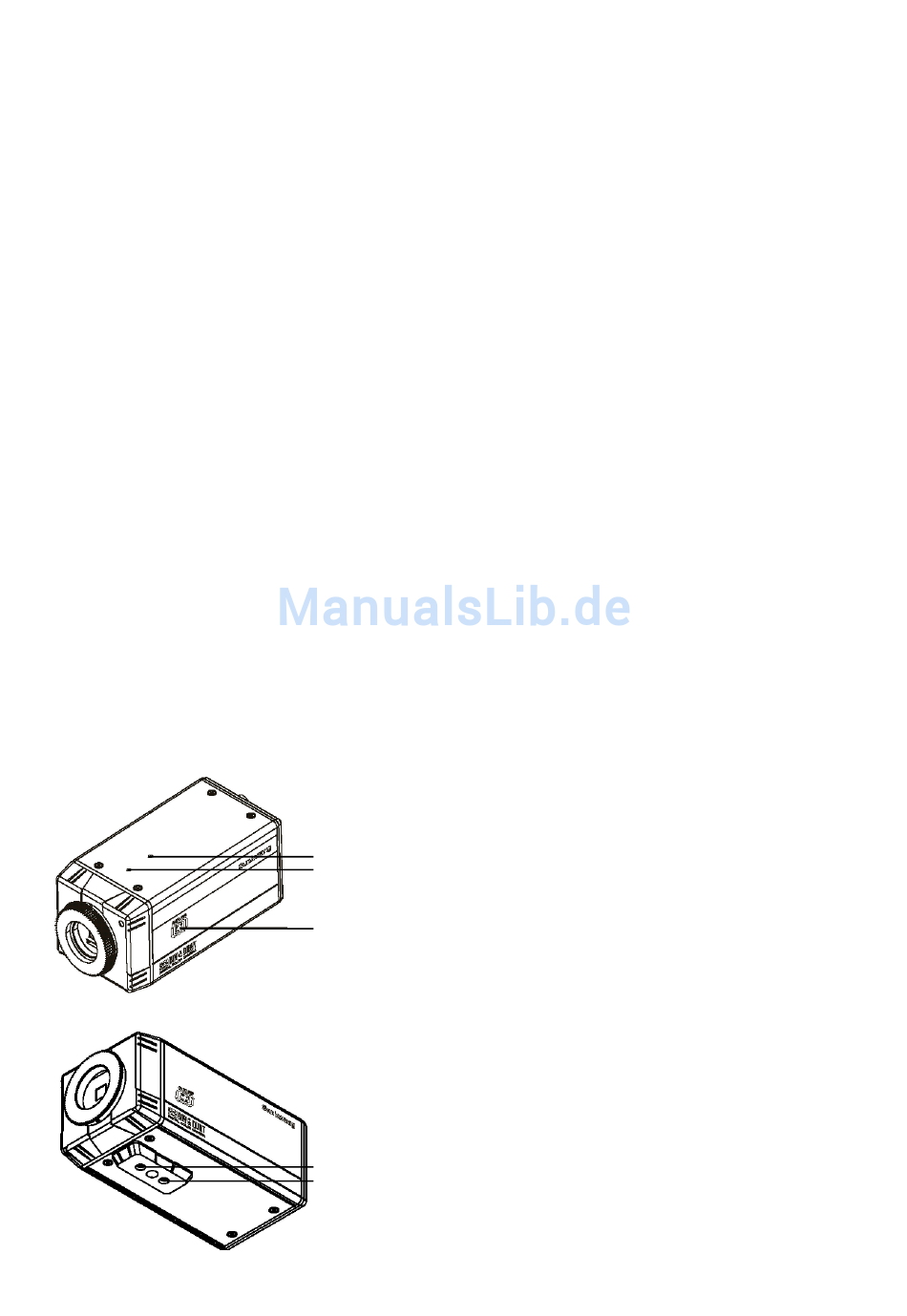

Anschluss für Wand- bzw. Deckenhalterung
Für die Wandhalterung muß der Schraubanschluss auf der Unterseite, für die Deckenhalterung auf der
Oberseite angeschraubt werden. Hierzu lösen Sie die entsprechenden 2 Schrauben auf der Ober- oder
Unterseite und schrauben den weggeschraubten Schraubanschluss an der gewünschten Stelle fest.
Oberseite
Schraubanschlüsse
für Deckenhalterung
Verbindung zur
AUTO- IRIS- Blende
Unterseite
Schraubanschlüsse
für Wandhalterung
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für indexa 8120 hx
Inhaltszusammenfassung für indexa 8120 hx
- Seite 1 Tag- und Nachtkamera IND – 8120 HX Hochauflösende Farbkamera für C- und CS- Mount- Objektive sowie für Objektive mit gesteuerten Blenden. Tagsüber liefert die Kamera ein Farbbild, bei Dunkelheit (unter 2 Lux) schaltet die Kamera auf schwarz/weiß- Betrieb (mechanischer Filteraustausch) um.Der Lichtpegel wird über das Videosignal erfasst, ein zusätzlicher Infrarotlichtsensor ermöglicht die Anwendung von Infrarotscheinwerfern.
-
Seite 2: Objektiv- Anschlüsse
Übersicht Vorderseite Infrarotlichtsensor Rückseite Power LED Enter- Taste • in das Menü zu gelangen • Video- Ausgangsbuchse Um Einstellungen zu bestätigen OBEN- / UNTEN- Tasten Stromanschluss • 12 V DC, 500 mA, Um einen Menüpunkt auszuwählen stabilisiert • Um den Cursor nach oben / unten auf dem Menübildschirm zu bewegen Menüsteuerung über RS 485 bus... - Seite 3 Verbindung 4- poliger Anschluss- Stecker (Objektive mit gesteuerter Blende): Pin- Nummer DC- Typ Video- Signal Damp - Stromversorgung Damp + nicht angeschlossen Drive + Video- Signal Drive - GND (Masse) Anschluss Schließen Sie den BNC-Videoausgang an einen Monitor oder einen Videorecorder über Koaxialkabel und danach die Stromversorgung über ein Netzgerät (empfohlenes Netzgerät: NG 500 S, 500mA, stabilisiert ) an die 12 V-Klemmen an.
-
Seite 4: Menü - Übersicht
Menü - Übersicht Camera ID Kamera- Bezeichnung OFF: wird nicht angezeigt wird angezeigt. Kamera- Bezeichnung bis 14 Zeichen können eingegeben werden. Die Position des Textes auf dem Bildschirm kann ausgewählt werden. Gegenlichtkompensation OFF: nicht aktiv Mode 1: BLC- Funktion in Bildmitte fokussiert, ca. 20% der Bildfläche Mode 2: BLC über Gesamtbildfläche Automatische Verstärkungsregelung OFF:... -
Seite 5: Ansteuerung Des Menüs Über Tasten
Ansteuerung des Menüs über Tasten Enter- Taste • in das Menü zu gelangen • Um Einstellungen zu bestätigen OBEN- / UNTEN- Tasten • Um einen Menüpunkt auszuwählen • Um den Cursor nach oben / unten auf dem Menübildschirm zu bewegen LINKS- / RECHTS- Tasten •... -
Seite 6: Blc: Gegenlichtkompensation
Möchten Sie das Menü über das RS 485- Protokoll fernsteuern, so sollten Sie der Kamera einen Komunications- ID zuteilen. Bewegen Sie hierzu den Cursor auf Comm ID und geben Sie rechts die ID- Nummer ein: 001 bis 255 verfügbar, Werkseinstellung = 001. Nachdem Sie die Kamera- ID- Eingaben abgeschlossen haben, bewegen Sie den Cursor auf END und drücken Sie die „Enter“- Taste. -
Seite 7: Brightness: Helligkeit
Brightness: Helligkeit Cursor auf Brightness bewegen Mit der „Enter“- Taste bestätigen. Mit den links/rechts- Tasten können Sie die Helligkeitsstufe einstellen. Bestätigen Sie mit der „Enter“- Taste. Shutter: Blendengeschwindigkeit Wird ein Objektiv mit einer Fix- Blende verwendet, so wird die Blendensteuerung von der Kamera übernommen (elektronischer Verschluss). - Seite 8 Fernbedienung Sie können das Menü über einen RS 485 Bus steuern. Sie können das Protokoll per E- Mail anfordern von : info@indexa.de. Hinweis: Schließen Sie die RS 485- Verkabelung nur an, wenn die Kamera nicht an die Stromversorgung angeschlossen ist.
