02_DE_3P232703-1.fm Page 4 Saturday, December 20, 2008 10:26 AM

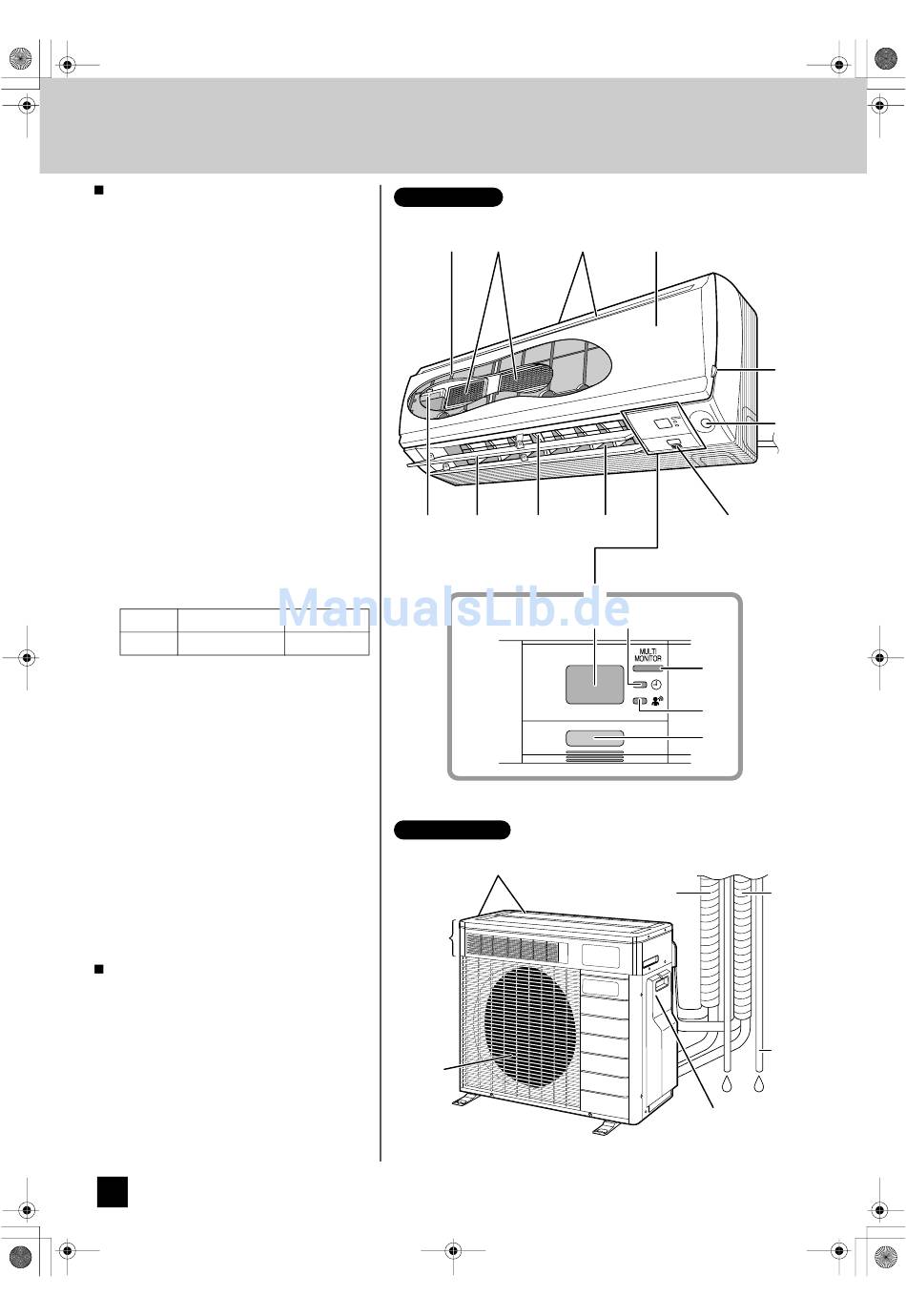

Bezeichnung der Teile
Innengerät
1. Luftfilter
2. Fotokatalytischer Titan-Apatit-
Luftreinigungsfilter:
• Diese Filter sind auf der Innenseite der Luftfilter
angebracht.
3. Lufteinlaß
4. Frontplatte
5. Lasche obere Frontklappe
6. Raumtemperatur- und
Luftfeuchtigkeitssensoren:
• Diese Sensoren erkennen die Lufttemperatur und
Luftfeuchtigkeit im Umfeld des Geräts.
7. INTELLIGENTES AUGE: (Seite 15.)
8. Steuertafel
9. Luftauslaß
10. Klappen (horizontale Flügel): (Seite 10.)
11. Lamellen (vertikale Flügel):
• Die Lüftungsgitter befinden sich im Inneren der
Luftauslassöffnung. (Seite 10.)
12. Luftversorgungsfilter (grau): (Seite 29.)
13. Schalter EIN/AUS des Innengeräts: (Seite 8.)
• Drücken Sie diesen Schalter einmal, um das Gerät
in Betrieb zu setzen.
Drücken Sie ihn erneut, um das Gerät abzuschalten.
• Die Betriebsart bezieht sich auf folgende Tabelle.
Betriebsart Temperatureinstellung Luftstromstärke
AUTO
25°C
• Dieser Schalter wird gebraucht, wenn die
Fernbedienung fehlt.
14. Multi-Monitor-Lampe: (Seite 8.)
• Die Farbe der Leuchte ändert sich entsprechend
des Betriebsmodus.
• AUTO ................................................... Blau/Rot
• ENTFEUCHTER .................................. Grün
• KÜHL ................................................... Blau
• HEIZ..................................................... Rot
• VENTILATOR ....................................... Weiß
15. TIMER-Lampe (gelb): (Seite 19.)
16. INTELLIGENTES AUGE
(BETRIEBSANZEIGE) (grün): (Seite 15.)
17. Signalempfänger:
• Er empfängt Signale von der Fernbedienung.
• Wenn das Gerät ein Signal empfängt, hören Sie
einen kurzen Piepton.
• Betriebsstart ........................................ piep-piep
• Einstellungen geändert ........................ piep
• Betriebsstopp ....................................... piiiieeep
Außengerät
18. Lufteinlaß: (hinten und seitlich)
19. Kältemittelleitungen, Befeuchterschlauch
und Geräteverbindungskabel
20. Ablaufschläuche
21. Erdklemmen:
• Befindet sich unter dieser Abdeckung.
22. Luftauslaß
23. Befeuchterschläuche
24. Befeuchtereinheit
4
Innengerät
1
12
10
AUTO
Außengerät
24
22
2
3
4
11
9
8
17 15
18
23
5
7
6
14
16
13
19
20
21
