4. Funktionskontrolle
Nach der Installation des Wasserzählers sollte eine Funktionskontrolle durchgeführt werden.
Betätigen Sie die Drucktaste
Anzeigen für Wasserdurchfluss usw.
5. Steckmodule
MULTICAL® 62 kann durch Steckmodule um eine Reihe extra Funktionen erweitert werden.
Unten beschreiben wir kurz die einzelnen Module.
5.1 Bodenmodule
8
auf MULTICAL® 62, und kontrollieren Sie die erscheinenden
5.1.1

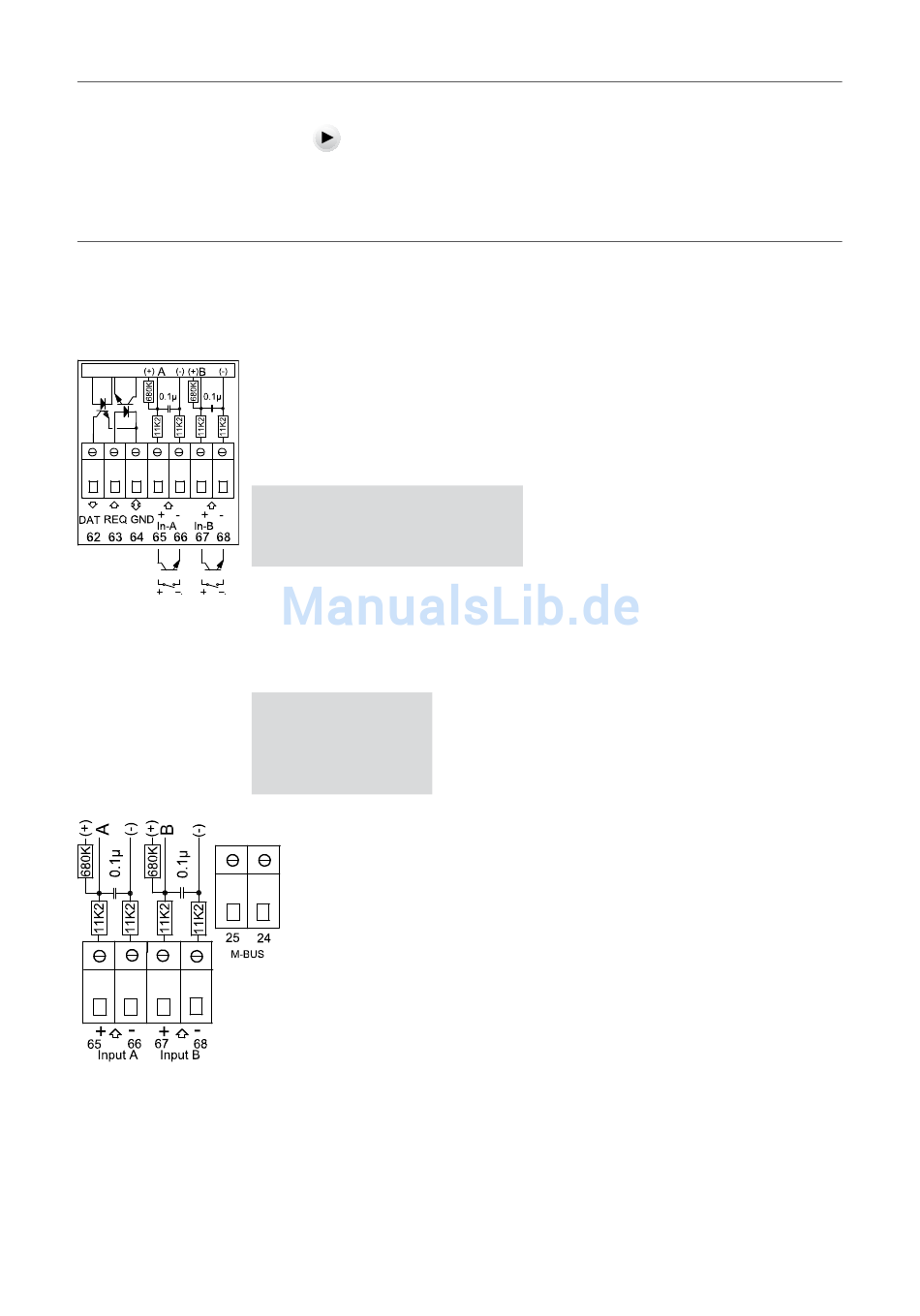

Daten- + Impulseingänge, Typ 67-00-10 (PCB 5550-369)
Die Datenklemmen werden z.B. für den Anschluss eines PCs verwendet.
Das Signal ist passiv und mittels Optokoppler galvanisch getrennt. Die
Konvertierung auf RS232 Niveau erfordert, dass Datenkabel 66-99-106
(D-Sub 9F) oder 66-99-098 (USB) wie folgt angeschlossen wird:
62
Braun
63
Weiss
64
Grün
Die Impulseingänge können für Elektrizitäts- oder extra Wasserzähler
verwendet werden.
Beachten Sie die maximale Impulsfrequenz sowie die korrekte
Impulskodierung (l/Imp. und Wh/Imp.), die mittels der FF und GG
Konfiguration gewählt werden.
Eingang
65 - 66
A
Eingang
67 - 68
B
5.1.2
M-Bus, Typ 67-00-20/28/29 (PCB 5550-831/1104/1125)
M-Bus kann in Stern-, Ring- oder Bustopologie installiert werden.
Abhängig von der Stromversorgung des M-Bus Masters und dem
gesamten Kabelwiderstand können bis zu 250 Zähler verbunden
werden.
Kabelwiderstand
Kabelkapazität
Das M-Bus Netz über Klemme 24 und 25 anschliessen. Der
Anschluss ist polaritätsunabhängig.
M-Bus wird mit Impulseingängen geliefert.
(DAT)
(REQ)
(GND)
< 29 ohm
< 180 nF
