2. Installation
Um die Kavitation vorzubeugen, muss der Gegendruck im Durchflusssensor mindestens 1,5
Bar bei Q3 und mindestens 2,5 Bar bei Q4 sein. (Die jeweiligen Durchflüsse Q3 bzw. Q4
entnehmen Sie bitte dem Typenschild am Durchflüsssensor).
Der Zähler darf keinem niedrigeren Druck als dem Umgebungsdruck (kein Unterdruck)
ausgesetzt werden, da es zu Schädigung der Sensoren kommen kan.
Die Druckstufe ist PN16 für Gewindezähler und PN25 für Flanschzähler, siehe Typenschild.
Die Druckstufe des Durchflusssensors gilt nicht evt. mitgeliefertem Zubehör.
Keine gerade Ein- oder Auslaufstrecke ist erforderlich um MID einzuhalten. Nur bei kräftigen
Durchflussstörungen vor dem Zähler ist eine gerade Einlaufstrecke notwendig.

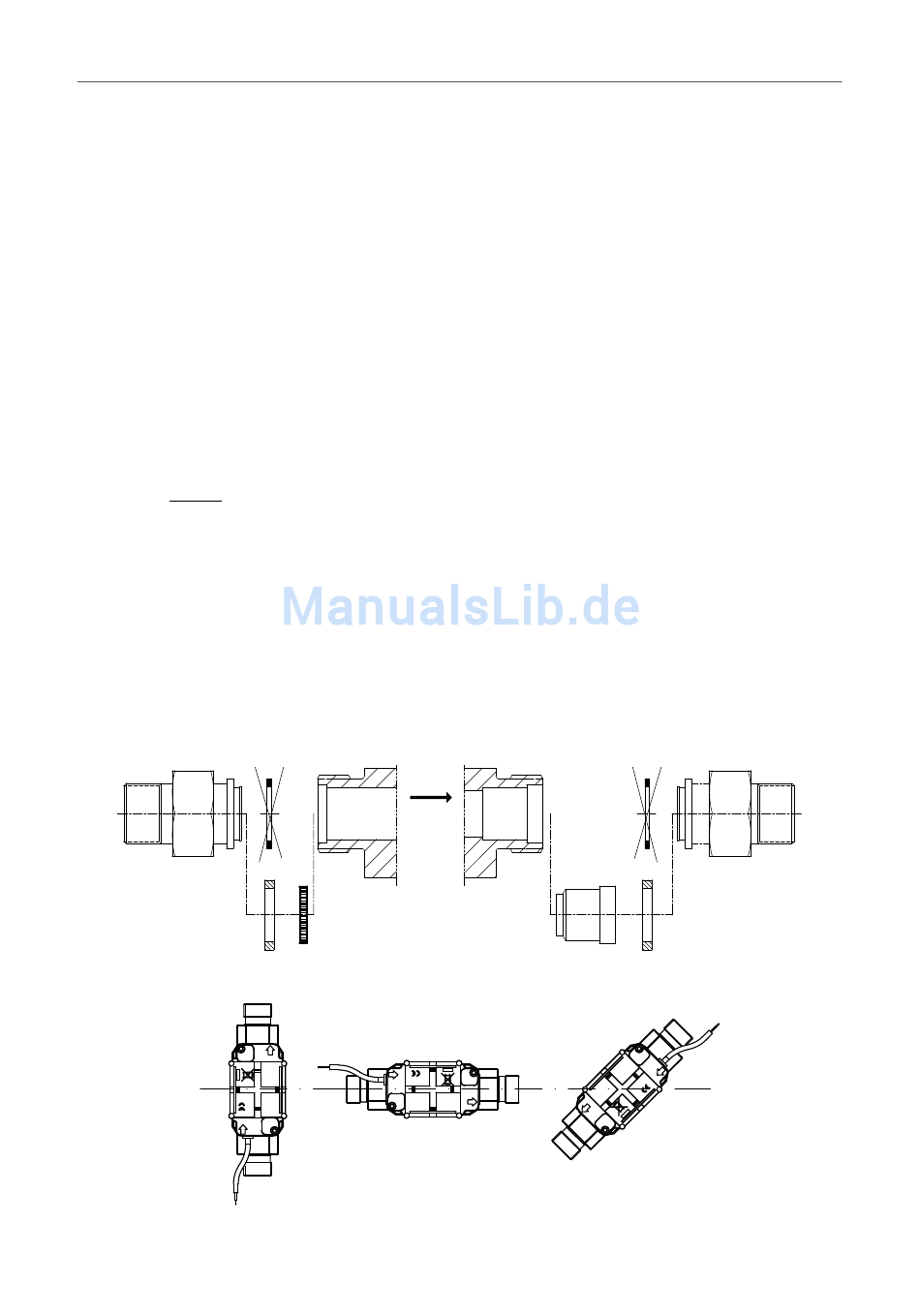

2.1 Montage des Durchflusssensors
Vor dem Einbau des Durchflusssensors sollte die Anlage durchgespült werden, während ein
Paßstück den Zähler ersetzt.
Entfernen Sie hiernach die Siegeloblaten / Schutzpfropfen vom Ein- und Auslauf des Zählers
und montieren Sie den Zähler.
Bei Einbau immer neue Dichtungen verwenden.
Die Durchflussrichtung ist durch den Pfeil auf der Seite angegeben.
Der Gewindezähler wird mit Verschraubungen montiert und es soll gesichert werden, dass die
Gewindelänge der Verschraubungen den Anzug der Dichtungsfläche nicht verhindert, sowie
dass PN10 Verschraubungen verwendet werden (PN16 Verschraubungen/Dichtungen können
verwendet werden).
Bei der Anwendung eines Siebs oder Rückschlagventils müssen die mitgelieferten dickeren
ANVEND KUN DE MEDLEVEREDE HVIDE PE-PAKNINGER !!
PE-Dichtungen verwendet werden, damit das Sieb oder Rückschlagventil nicht beschädigt
USE ONLY THE DELIVERED WHITE PE-GASKETS !!
wird.
Sieb, Rückschlagventil und PE-Dichtungen dürfen nur in Kaltwasserzählern verwendet
VERWENDEN SIE NUR DIE MITGELIEFERTEN WEISSEN PE-DICHTUNGEN !!
werden.
PE-Pakning
PE-Gasket
PE-Dichtung
2.2 Einbauwinkel für ULTRAFLOW® 24
Type No. for:
SI (10 stk.)
STRAINER (10 pcs.)
SIEB (10 stk.)
DN15
66-56-484
DN20
66-56-485
ULTRAFLOW® 24 darf waagerecht, senkrecht oder schräg montiert werden.
FLOW
Si
Kontraventil
Nonreturn valve
Strainer
Sieb
Rückschlagventil
Type No. for:
KONTRAVENTIL, SI, 2 stk. PE-PAKNING
NON RETURN VALVE, STRAINER, 2 pcs. PE- GASKET
RÜCKFLUSSVERHINDERER, SIEB, 2 stk. PE-DICHTUNG
DN15
66-56-480
DN20
66-56-481
KONTRAVENTIL, PE-PAKNING
NOT RETURN VALVE, PE- GASKET
RÜCKSCHLAGVENTIL, PE-DICHTUNG
DN25
66-56-482
DN40
66-56-483
PE-Pakning
PE-Gasket
PE-Dichtung
Type No. for:
PE- PAKNING (10 stk.)
PE-GASKET (10 pcs.)
PE-DICHTUN (10 stk.)
DN15
66-56-486
DN20
66-56-487
DN25
66-56-488
DN40
66-56-489
5
