3. Spannungsversorgung
MULTICAL® 62 kann durch eine eingebaute Lithiumbatterie spannungsversorgt werden, oder
über ein internes 24 VAC oder 230 VAC Versorgungsmodul netzversorgt werden.
Die beiden Leitungen von Batterie oder Versorgungsmodul sind in die Klemmreihe des
Rechenwerks zu montieren.
Die Polarität muss korrekt sein:
3.1 Batterieversorgung
MULTICAL® 62 wird durch eine Lithiumbatterie, D-Zelle, versorgt. Die Batterie ist mit dem
Installationsjahr, z.B. 2011, sowie dem Herstellungsdatum vermerkt.
Kamstrup Typnummer: 66-00-200-100.
Die optimale Batterielebensdauer wird dadurch erzielt, dass man die Temperatur der Batterie
unter 30°C hält.
Die Spannung einer Lithiumbatterie ist nahezu während der gesamten Lebensdauer konstant
(ca. 3,65 V). Daher ist die Restkapazität durch Spannungsmessung nicht feststellbar.
Die Batterie darf nicht aufgeladen oder kurzgeschlossen werden.
Gebrauchte Batterien müssen ordnungsgemäss entsorgt werden.

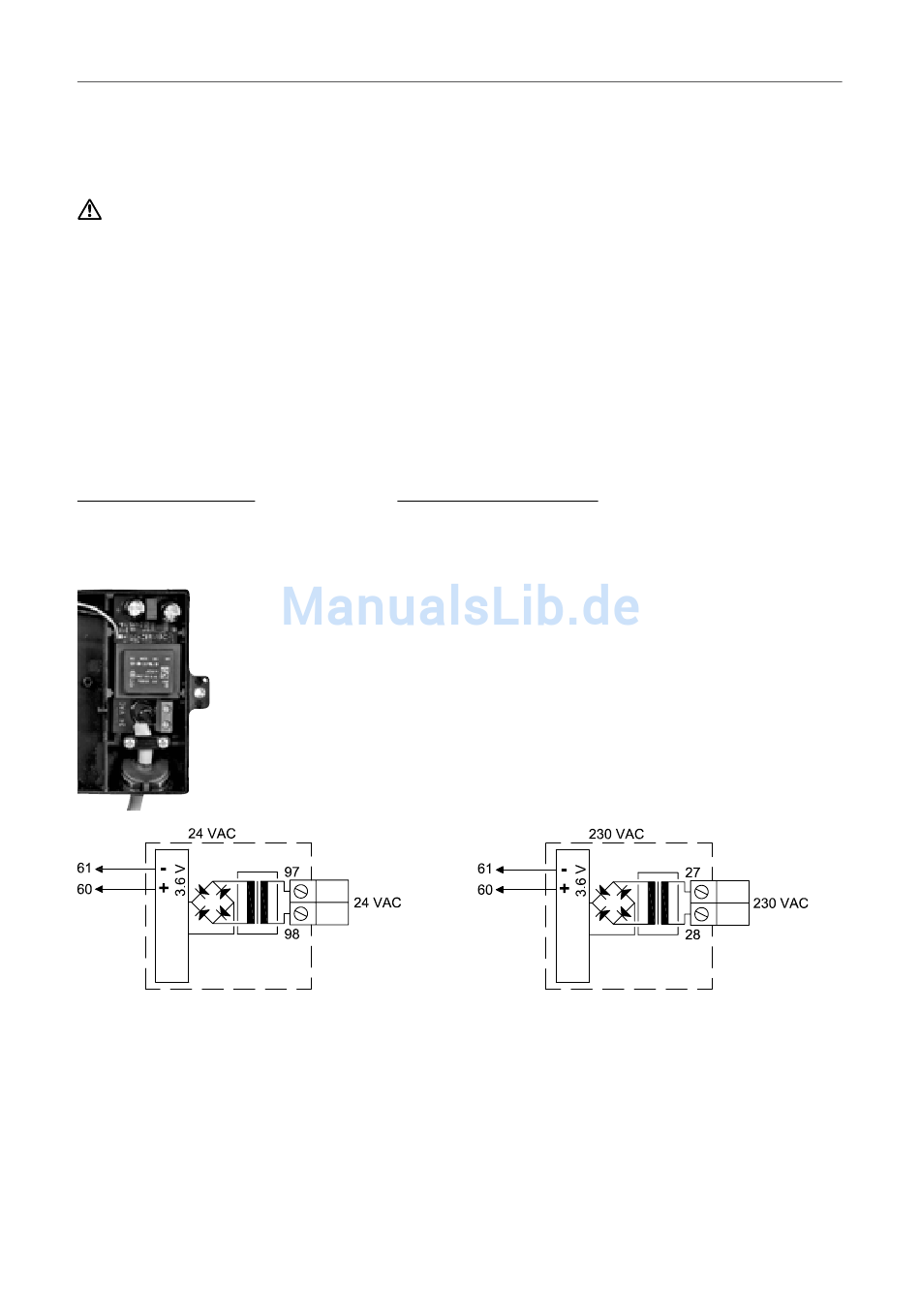

3.2 Versorgungsmodule
Die Module gehören zur Schutzklasse II und werden mittels eines
Zweileiterkabels (ohne Erde) durch die Kabeleinführung des Rechenwerks,
die rechts unten im Anschlussbodenstück platziert ist, angeschlossen.
Verwenden Sie Kabel mit 5-10 mm Aussendurchmesser und beachten
Sie die ordnungsgemässe Abisolierung sowie die korrekte Montage der
Kabelentlastung.
Max. zugelassene Sicherung: 6A
Nationale Regeln für die Installation der Kabel müssen eingehalten werden.
Versorgung
Schwarz
Rot
24 VAC
Zusammen mit dem 24 VAC Versorgungsmodul
muss ein Transformator verwendet werden,
z.B. Typ 66-99-403.
Achtung! Dieses Modul kann nicht mit
24 VDC betrieben werden.
Rote Leitung an Klemme Nr. 60 (+)
Schwarze Leitung an Klemme Nr. 61 (-)
Schwarz
Rot
230 VAC
Für direkten Netzanschluss.
Versorgung
7
