2.3 Montage des Rechenwerks
Bei Gefahr für Kondenswasser im Rechenwerk ist MULTICAL® 62 an die Wand zu montieren.
Verwenden Sie den Beschlag als Vorlage zur Markierung von Bohrstellen, und bohren Sie
2 Stck. 6 mm Löcher in die Wand. Wenn der Durchflusssensor mit dem Plastgehäuse nach
unten montiert ist, sollte das Rechenwerk mit einem Eckbeschlag (Typennr. 3026-252,
separat zu bestellen) montiert werden.
Das Kabel soll im Abstand von 25 cm zu anderen elektrischen Installationen montiert werden.
Vergessen Sie nicht das Rechenwerk zu plombieren.
An einer Wand montiert
Bei Kondensationsgefahr kann das Abstandsstück (65-61-332) als Alternative zur
Wandmontage verwendet werden.
6
52 mm

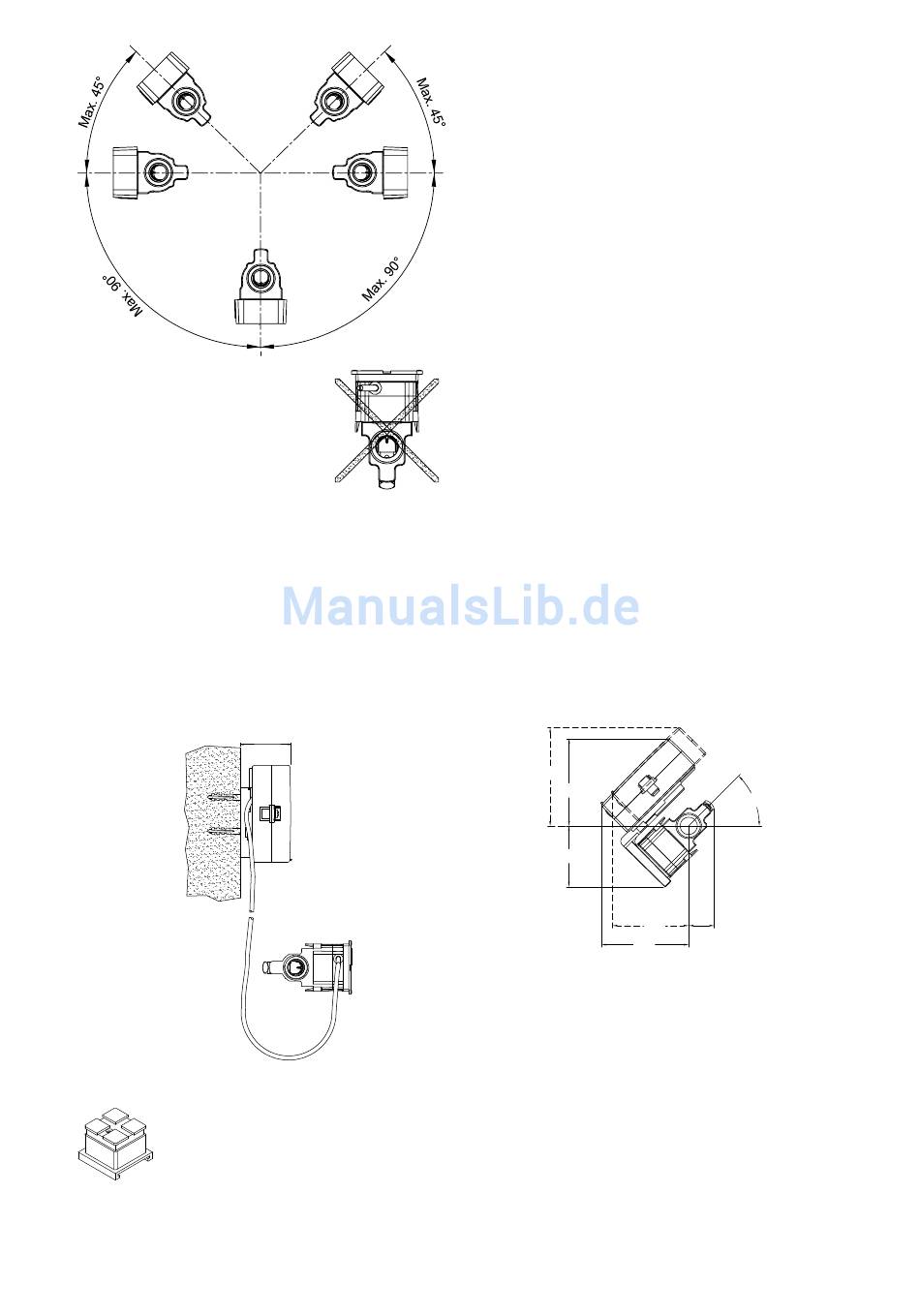

Wichtig! ULTRAFLOW® 24 darf bis zu ±45° zur
Rohrachse nach oben und bis zu 90°
zur Rohrachse nach unten gedreht
werden.
Das Kunststoffgehäuse darf nicht senkrecht
nach oben gekehrt sein, da der Zähler
hierdurch von Luftansammlungen beeinflusst
werden kann.
101
90
63
Mit Winkelbeschlag 3026-252 am
Durchflusssensor montiert
45°
81
27
91
