5.2.2

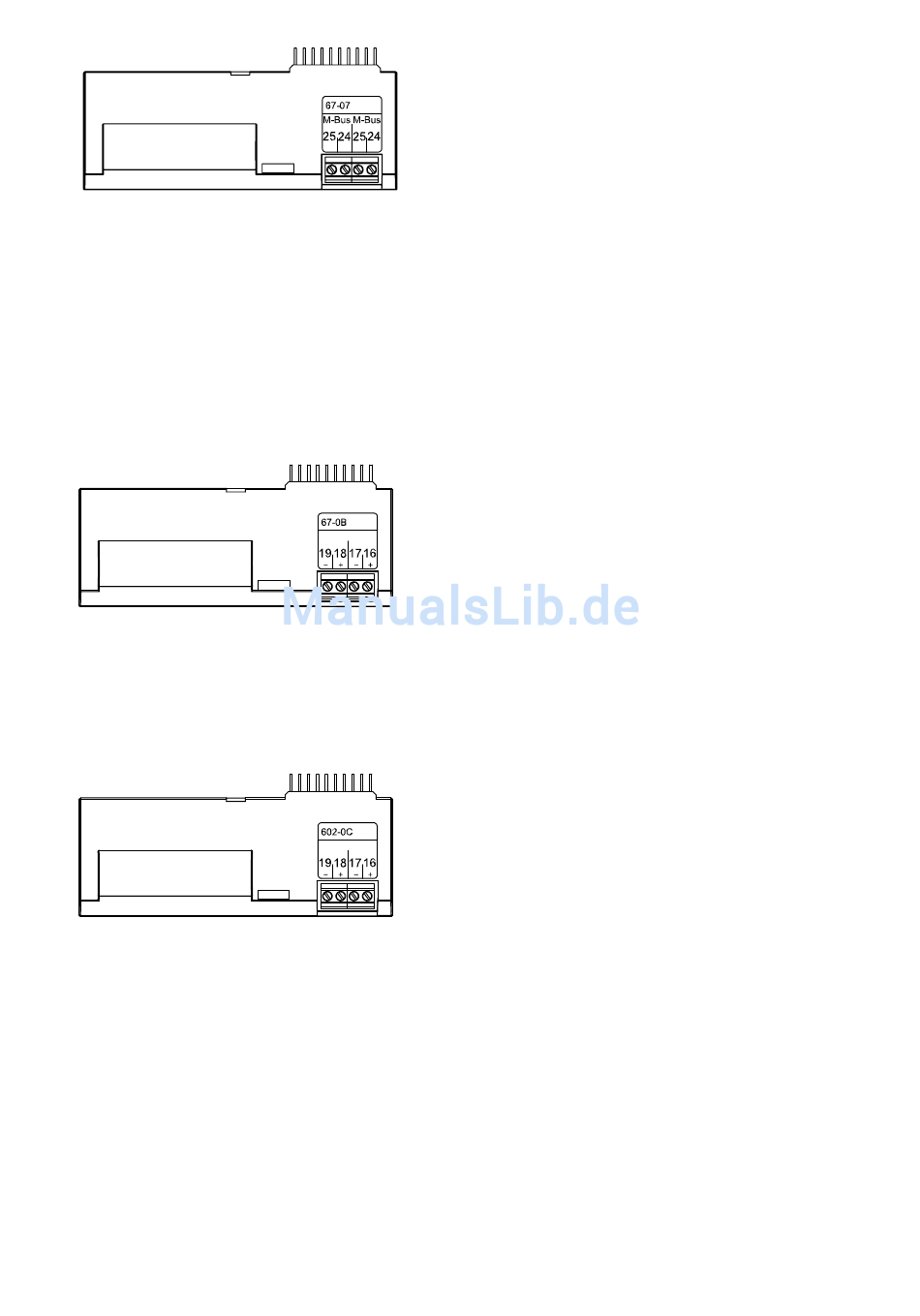

Typ 67-07: RTC + M-Bus
M-Bus kann in Stern-, Ring- oder Bustopologie
installiert werden. Abhängig von M-Bus-Master
und Kabellänge/-querschnitt, können bis zu 250
Zähler mit Primäradressen und sogar mehr mit
Sekundäradressen angeschlossen werden.
Kabelwiderstand im Netzwerk:
Kabelkapazität im Netzwerk:
Die Anschlusspolarität von Klemmen 24-25 ist
unabhängig.
Falls bei der Bestellung nichts Anderes vorgegeben
ist, besteht die Primäradresse aus den drei letzten
Ziffern der Seriennummer. Sie kann mit dem
PC-Programm METERTOOL geändert werden.
Das Modul darf nur in netzversorgten Zählern
verwendet werden.
5.2.3
Typ 67-0B: RTC + Impulsausgang für CV +
prog. Datenlogger
Die RTC- und Impulsausgangsfunktionen dieses
Kopfmoduls sind mit den Funktionen des zuvor
beschriebenen Kopfmoduls 67-08 identisch.
Das Kopfmodul ist für drahtlose Netzwerke von
Kamstrup vorbereitet und kann zusammen mit
einem RadioRouter-Bodenmodul 67-00-21-000-
3xx Teil eines solchen Netzwerks sein, wobei die
ausgelesenen Daten mittels der Netzwerkeinheit RF
Concentrator zu einer Systemsoftware übertragen
werden.
5.2.4
Typ 602-0C: 2 Impulsausgänge für CE
und CV
Dieses Kopfmodul hat zwei konfigurierbare Im-
pulsausgänge, die für Volumen- und Energie-
impulse von Wärmezählern, Kältezählern und
kombinierten Wärme-/Kältezählern geeignet sind.
Die Impulsauflösung entspricht der Auflösung der
Anzeige (im CCC-Code festgelegt), Z. B. CCC=119
(qp 1,5): 1 Imp/kWh und 1 Imp/0,01m
Die Impulsausgänge sind optoisoliert und können
mit 30 VDC und 10 mA belastet werden.
Normalerweise ist Energie (CE) an den Klemmen
16-17 und Volumen (CV) an den Klemmen 18-19
angeschlossen, während andere Kombinationen
mit dem PC-Programm METERTOOL gewählt
werden können, mit dem auch die Impulsdauer
auf 32 oder 100 mSek. gewählt werden kann.
< 29 ohm
< 180 nF
.
3
13
