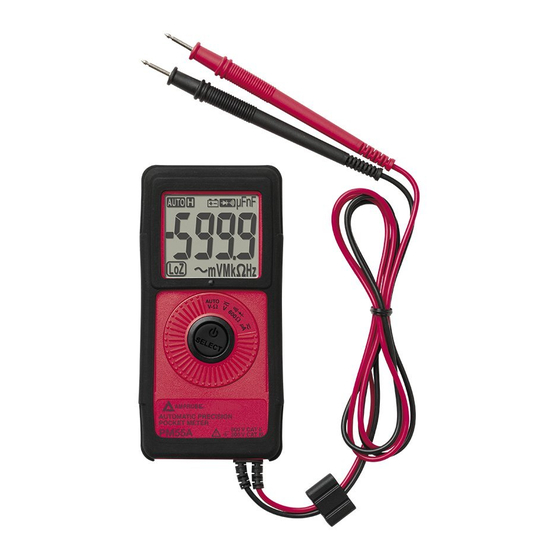

- Seite 34 PM55A LCD-Anzeige Drehschalter zum Auswählen von Funktionen SELECT-Taste zum Auswählen von alternierenden Funktionen und zum Ein- und Ausschalten des Geräts. Permanent angeschlossene rote Messleitung für positive (+) Polarität und schwarze Messleitung für Bezugserde (-).
- Seite 35 PM55A Taschenmessgerät Inhalt Einleitung........................2 Sicherheitsinformationen....................2 Symbole in diesem Handbuch ..................3 Messgerät ein- und ausschalten ..................3 Messungen durchführen....................4 AutoTect -Modus ......................4 Kontinuität, akustisch mit symbolischer Anzeige............5 EF-Erkennung (elektrisches Feld), VolTect..............5 Spannung ........................7 Widerstand ........................7 Frequenz ........................7 Kapazität ........................7 V Gleichspannung, V Wechselspannung und Leitungspegel-Hz ........7 Diode ...........................7...
-
Seite 36: Einleitung
Spannungsspitzen bis 4 kV und Überlastschutz bis 600 V. Sicherheitsinformationen • Das PM55A Digitalmultimeter ist zertifiziert für cULus und EN61010-1:2001; CAT II 600 V, CAT III 300 V, Klasse 2 und Verschmutzungsgrad 2. • Dieses Gerät ist zertifiziert gemäß EN61010-1 für Installationskategorie II (600 V). Es darf nur für Messungen an Stromkreisen mit begrenzter Energie innerhalb von Ausrüstungen verwendet... -
Seite 37: Symbole In Diesem Handbuch
Symbole in diesem Handbuch Batterie Im Handbuch nachlesen. Schutzisoliert Gefährliche Spannung Gleichstrom (Direct Current, DC) Erde, Masse Wechselstrom (Alternating Current, AC) Akustischer Alarm > Underwriter Laboratories, Inc. Übereinstimmung mit EU-Vorschriften Messgerät ein- und ausschalten • Die SELECT-Taste ungefähr 2 Sekunden gedrückt halten, um das Messgerät einzuschalten. •... -
Seite 38: Messungen Durchführen
Messungen durchführen Alle in diesem Handbuch beschriebenen Messungen verwenden die rote Messleitung für positive (+) Polarität und die schwarze Messleitung für Bezugserde (-), sofern nicht anders angegeben. AutoTect-Modus ist die Standardfunktion in der Position Auto V-Ω. Die Taste SELECT kurzzeitig drücken, um die Funktionen zu durchlaufen und auszuwählen: •... -
Seite 39: Autotect -Modus
AutoTect -Modus Die Funktion AutoTect wählt abhängig von Eingang (über die Messleitungen) automatisch die Messfunktion V Gleichspannung, V Wechselspannung oder Widerstand aus. ● Wenn kein Eingang vorhanden ist, zeigt das Messgerät Auto an, wenn es bereit ist. ● Wenn kein Spannungssignal, jedoch ein Widerstand von weniger als 6 MΩ vorhanden ist, zeigt das Messgerät den Widerstandswert an. - Seite 40 Reihe von Balkendiagrammsegmenten auf der Anzeige und variabler Pieptöne angezeigt. Für eine komplette Beschreibung der Balkendiagrammanzeigen siehe die VolTect-Spezifikationen später in diesem Handbuch. • Oben links am Messgerät befindet sich eine Antenne, die elektrische Felder in der Umgebung von stromführenden Leitern erkennt. Dies ist ideal zum Verfolgen von aktiven Kabelverbindungen, Auffinden von Kabelbrüchen und Unterscheiden zwischen aktiven Verbindungen und Erdverbindungen.
-
Seite 41: Spannung
Spannung Mit Auto auf der LCD die Taste SELECT dreimal drücken, um V Wechselspannung als Funktion auszuwählen. Das Messgerät zeigt LoZBV an, wenn es bereit ist. Diese Funktion unterstützt automatische Bereichswahl. Mit Auto auf der LCD die Taste SELECT viermal drücken, um V Gleichspannung als Funktion auszuwählen. -
Seite 42: 600 Ω
der Diode umkehren (Rückwärtsbetrieb). Die digitale Anzeige zeigt OL an, wenn die Diode einwandfrei ist. Jede andere Anzeige zeigt an, dass die Diode widerstandsbehaftet oder kurzgeschlossen ist (defekt). 600 Ω Die Taste SELECT drücken, um den niedrigsten 600 Ω Bereich für niedrigere Widerstandsmessungen auszuwählen. -
Seite 43: Batterie Ersetzen
Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das... -
Seite 44: Reparatur
Tel.: 905-890-7600 Fax: 425-446-6390 Fax: 905-890-6866 Reparaturen und Austausch außerhalb der Garantie - Europa Geräte außerhalb der Garantie können durch den zuständigen Amprobe Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com... -
Seite 45: Technische Daten
Technische Daten Allgemeine Spezifikationen Anzeige und Aktualisierungsrate: 3-5/6 Stellen, 6000 Zählwerte; 3 Aktualisierungen pro Sekunde Nennwert Betriebstemperatur: 0 °C - 40 °C Relative Feuchtigkeit: Maximal 80 % R.H. bis 31 °C, linear abnehmend bis 50 % R.H. bei 40 °C Höhenlage: Betrieb bis 2000 m Lagertemperatur: -20 °C ~ 60 °C, <... -
Seite 46: Elektrische Spezifikationen
auf unerwünschte Impulse/Signale, die unter Umständen im Messschaltkreis vorkommen. Die Benutzer müssen die nötige Sorgfalt walten lassen und geeignete Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen bei Vorhandensein elektrischer Störeinflüsse zu vermeiden. Zubehör H-PM Schutzhalfter, VC3 Transportetui, Batterie installiert, Bedienungshandbuch Elektrische Spezifikationen C ±5 (Genauigkeit bei 23... -
Seite 47: Kapazität
Kapazität Bereich Genauigkeit 100.0 nF, 1000 nF, 10.00 µF, 100.0 µF ±(3.5 % + 6 Stellen) Genauigkeit unterhalb von 50 nF ist nicht spezifiziert Genauigkeit mit Schichtkondensator oder besser Aktualisierungen > 1 Minute auf großen Werten Spezifiziert mit Batteriespannung größer 2.8 V (halbgeladene Batterie). Genauigkeit nimmt graduell ab bis 12 % bei einem Spannungswert von ungefähr 2.4 V für schwache Batterie. -
Seite 48: Akustische Kontinuitätsprüfung (600 Ω Bereich)
Gleichstrom µA Bereich Genauigkeit Bürdenspannung 400.0 µA ±(1.5 % + 3 Stellen) 6 mV/µA 2000 µA ±(1.2 % + 3 Stellen) 6 mV/µA Wechselstrom µA Bereich Genauigkeit Bürdenspannung 400.0 µA ±(2.0 % + 3 Stellen) 6 mV/µA 2000 µA ±(1.5 % + 3 Stellen) 6 mV/µA Voltect...
