Este manual de instrucciones forma parte del producto.
Contiene información muy importante y recomendaciones
de seguridad. Por tanto, téngalas siempre al alcance de la
mano y entréguelas si vende el producto a un tercero.
¡Lea detenidamente las instrucciones antes de su uso!
1. 1. 1. 1. F F F F Á Á Á Á
UNCIONAMIENTO Y UNCIONAMIENTO Y UNCIONAMIENTO Y UNCIONAMIENTO Y
Junto con el módulo RF 2,4 GHz HFM3 M-LINK, puede ampliar las
emisoras de las gamas PROFImc 3010 y 3030 a 13 canales y la
PROFImc 4000 a 16 canales, totalmente proporcionales.
Tras el montaje de la Ampliación a 13/16 canales para PROFImc
3000/4000 podría utilizar hasta 4 elementos de mando adicionales. Estos
podrían ser, a elegir, interruptores de 2 o 3 posiciones y también
potenciómetros giratorios proporcionales.
Tras la ampliación, en las PROFImc 3010/3030 quedarán a su
disposición los canales 1 a 9 y los canales adicionales 10 - 13. En la
PROFImc 4000 los canales 1 – 12 y los canales adicionales 13 – 16.
Importante: Los cuatro canales de la ampliación se „engancharán"
dinámicamente a la señal PPM y, por tanto, no tendrán ninguna
asignación de canal fija. Esto quiere decir que al funcionar el equipo en
distintos modos PPM, los canales adicionales también aparecerán bajo
distintos números de canal (PPM 7 -> Canales 8 - 11, PPM 9 -> Canales
10 -13 y en PPM 12 -> Canales 13 -16)
De todos modos, los cuatro canales adicionales no pueden ser
configurados ni ajustados mediante la programación de la emisora.
2. 2. 2. 2. A A A A
CCESORIOS CCESORIOS CCESORIOS CCESORIOS
Potenciómetro proporcional giratorio (*)
Conmutador 3 posiciones, corto
Conmutador 3 posiciones, largo
Conmutador 2 posiciones, corto
Conmutador 2 posiciones, largo
(*) Durante el montaje debe comprobar sin falta, que la carcasa del
potenciómetro quede aislada de la placa que permite montarlo en la
emisora. (Por ejemplo, con un separador de papel)
3. 3. 3. 3. M M M M
ONTAJE ONTAJE
ONTAJE ONTAJE

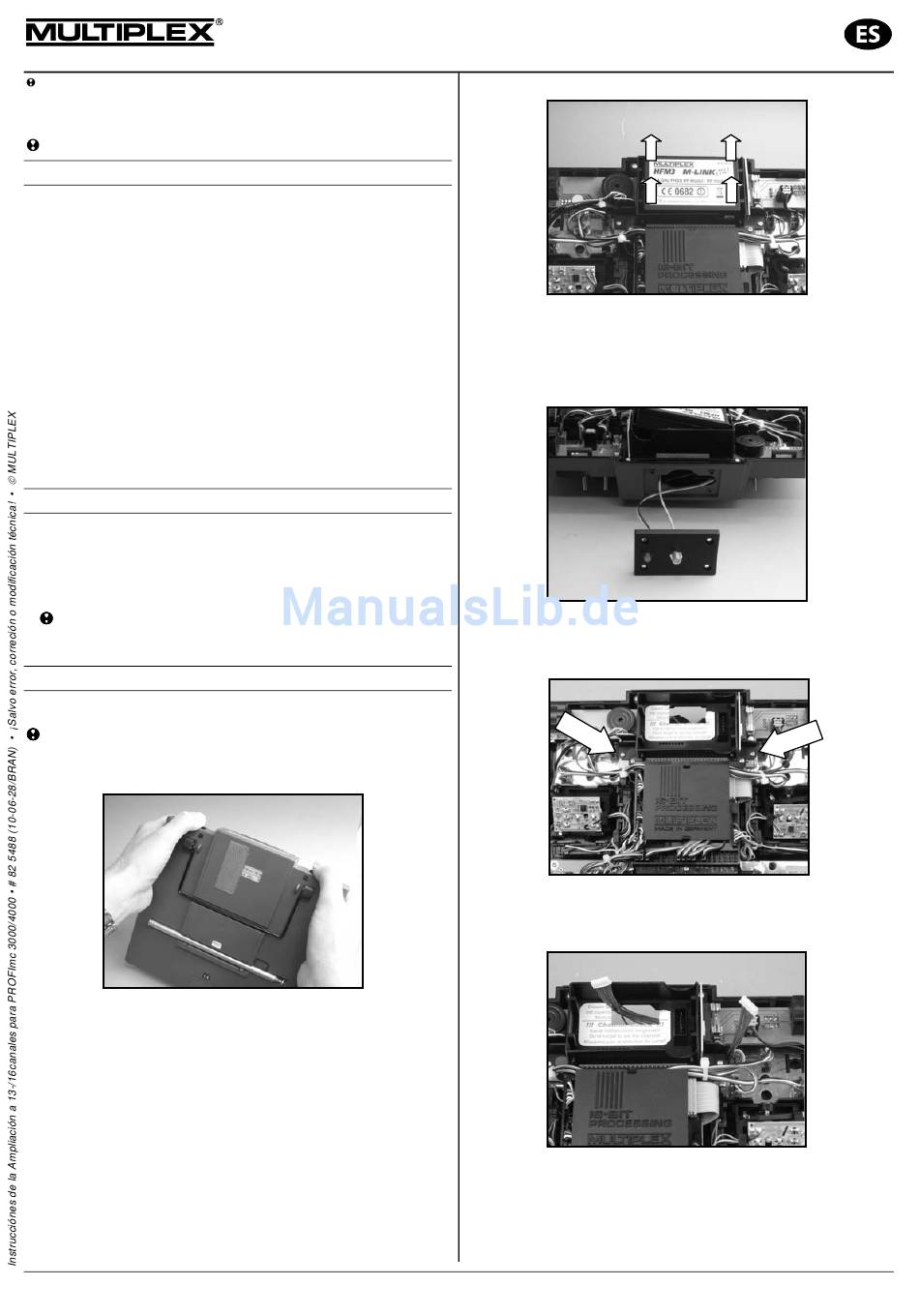

3.1. Abrir la carcasa de la emisora
Apague la emisora antes de abrirla (¡Peligro de cortocircuito!)
1. Sostenga la emisora con ambas manos y apriete, con los pulgares,
en los pulsadores del frontal del dispositivo.
3.2. Soltar el conector de la batería de la emisora
3.3. Extraer el módulo RF 2,4 GHz instalado
1. Coloque la emisora, con el frontal hacia abajo, sobre una superficie
blanda. ¡Así no se dañarán los mandos o interruptores!
2. Use los pulgares y los índices para retirar el módulo 2,4 GHz HF
HFM3 M-LINK instalado, tirando de manera suave y al mismo tiempo
mientras lo saca de la carcasa.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Instrucciones de montaje de la
Ampliación a 13/16 canales para Profi 3000/4000
E E E E
MBITO DE MBITO DE MBITO DE MBITO DE MPLEO MPLEO MPLEO MPLEO
# 7 5719
# 7 5740
# 7 5741
# 7 5742
# 7 5743
3.4. Desmontar el soporte de la antena
1. Afloje los cuatro tornillos que sujetan el soporte de la antena en el
frontal de la carcasa de la emisora (Los tornillos de fijación se
volverán a utilizar más adelante).
2. Saque, hacia delante, el soporte de la antena.
3.5. Instalar la Ampliación a 13/16 canales Profi 3000/4000
1. Para el montaje de la Ampliación a 13/16 canales Profi 3000/4000 se
han previsto dos puntos de montaje, directamente junto al hueco para
el módulo RF.
2. Comience pasado el cable de 7 hilos JST entre las placas de circuitos
impresos, por el hueco detrás del soporte de la antena y después a
través de la apertura en el hueco del módulo RF.
