Cette instruction fait partie intégrante du produit. Celle-
ci contient des informations importantes ainsi que des
consignes de sécurités. Elle doit donc être consultable à
tous moments et à joindre lors d'une revente à tierces
personnes
A lire complètement avant utilisation!
1. D '
OMAINE D APPLICATION ET FONCTIONNMENT
Au travers du module 2,4 GHz HFM3 M-LINK vous pouvez augmenter le
nombre de canaux proportionnels sur les émetteurs de la série PROFImc
3010 et 3030 à 13 et de la série PROFImc 4000 à 16.
Après la mise en place du module d'extension 13/16 canaux pour
PROFImc 3000/4000 vous pouvez brancher jusqu'à 4 éléments de
commandes supplémentaires. Ces éléments sont du type commutateurs 2
ou 3 positions ou éléments rotatifs proportionnels.
Une fois le module d'extension en place vous disposez des canaux 1 à 9
pour la PROFImc 3010/3030 ainsi que les canaux supplémentaires 10 à
13. Pour la PROFImc 4000 ce seront les canaux 1 à 12 et les canaux
supplémentaires 13 à 16.
Important: les 4 canaux supplémentaire seront „rattachés" dynamique-
ment à votre signal PPM et n'auront donc pas d'affectation fixe au niveau
des canaux. De ce fait lorsque vous utilisez votre système dans divers
modes PPM les canaux supplémentaires seront affectés avec une
numérotation différente (PPM 7 -> canaux 8 à 11, PPM 9 -> canaux 10 à
13 et pour PPM 12 -> canaux 13 à 16)
De plus, les quatre canaux supplémentaires ne se laissent pas configurer
ou régler au travers du logiciel de l'émetteur.
2. E
QUIPEMENT
Elément rotatif proportionnel (*)
Commutateur 3 positions court
Commutateur 3 positions long
Commutateur 2 positions court
Commutateur 2 positions long
(*) Lors du montage, il faut absolument veiller à ce que le corps de
l'élément rotatif soit isolé par rapport à la platine de réception de
l'émetteur. (utilisez par exemple un bout de feuille de papier)
3. M
ONTAGE

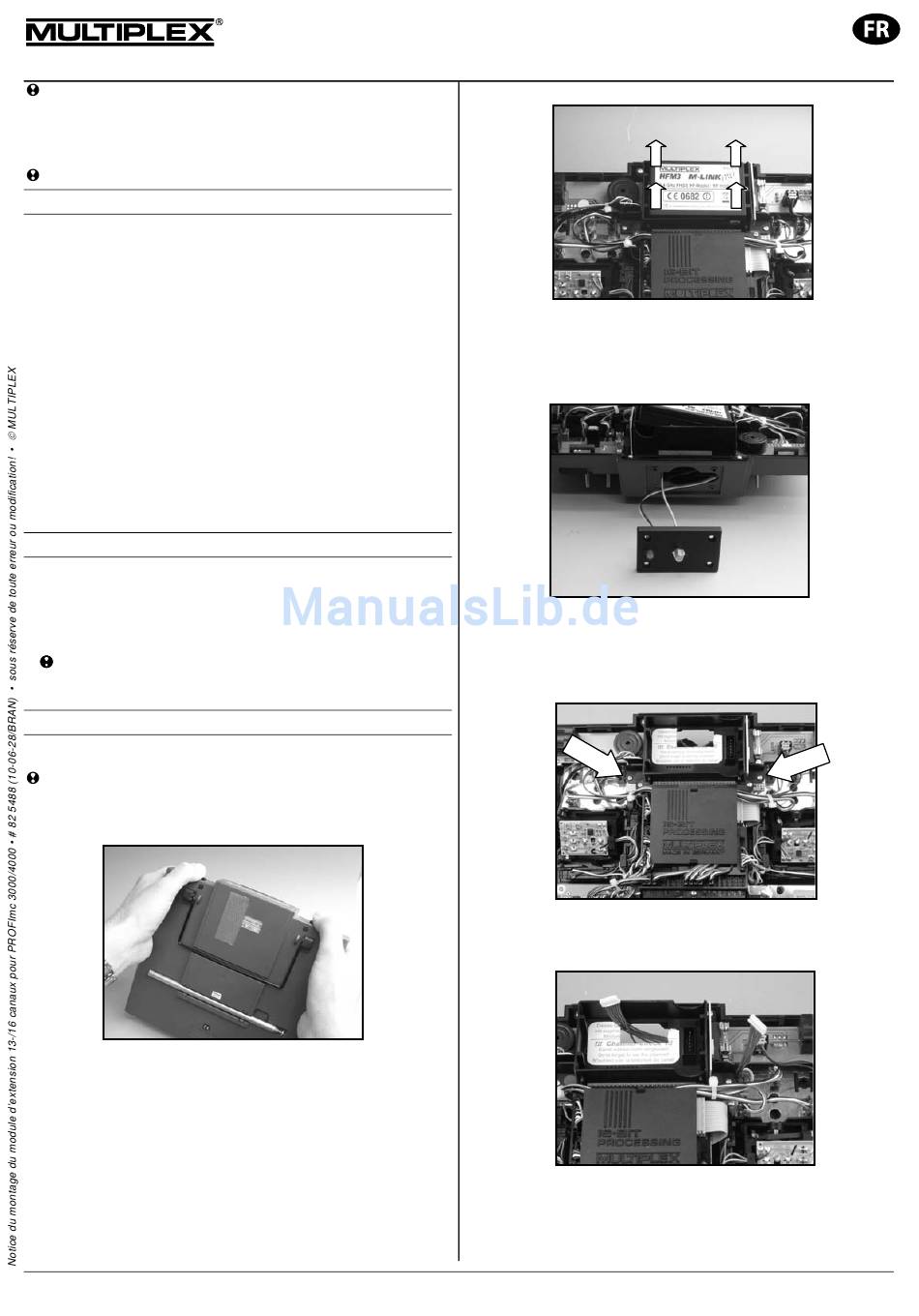

3.1. Ouverture du boîtier de l'émetteur
Avant l'ouverture, placez l'interrupteur sur OFF (danger de court-
circuit)!
1. Tenez l'émetteur avec les deux mains et appuyez avec les pouces sur
les pressions sur la partie frontale de l'appareil:
3.2. Débranchez le connecteur de l'accu de l'émetteur
3.3. Enlevez le module HF 2,4 GHz
1. Posez la partie supérieure de l'émetteur sur une surface douce.
Veillez à ne pas endommager les manches et les commutateurs!
2. Prenez délicatement entre le pouce et l'indexe le corps de votre
module 2,4 GHz HFM3 M-LINK se trouvant dans l'émetteur puis
tirez-le délicatement et régulièrement pour le débrancher :
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Notice de montage du
module d'extension
# 7 5719
# 7 5740
# 7 5741
# 7 5742
# 7 5743
13/16 canaux pour Profi 3000/4000
3.4. Démontage de la platine support d'antenne
1. Dévissez toutes les quatre vis de fixations de la platine de fixation
d'antenne se situant sur le coté frontal de l'émetteur (les vis de
fixations seront à nouveau utilisées par la suite).
2. Sortez la platine de fixation de l'antenne par l'avant.
3.5. Mise en place du module d'extension 13/16 canaux pour Profi
3000/4000
1. Les deux places de montages directement à côté du compartiment du
module HF sont prévues pour la mise en place du module
d'extension 13/16 canaux pour Profi 3000/4000.
2. Dans un premier temps, passez le câble JST à 7 conducteurs entre
les platines derrière la platine support de l'antenne puis au travers de
l'ouverture du compartiment du module HF.
Page 1/2
