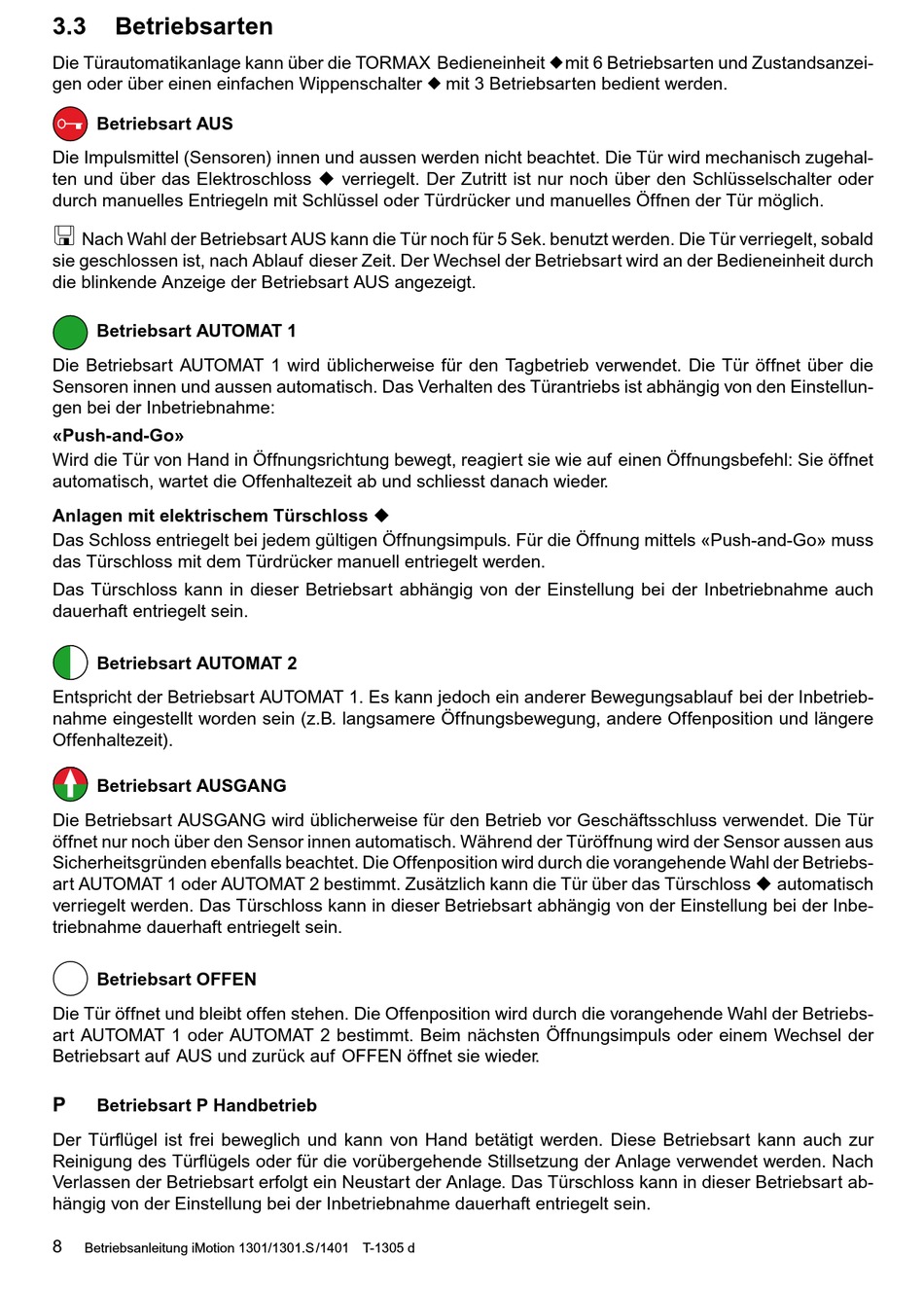

3.3
Betriebsarten
Die Türautomatikanlage kann über die TORMAX Bedieneinheit u mit 6 Betriebsarten und Zustandsanzei-
gen oder über einen einfachen Wippenschalter u mit 3 Betriebsarten bedient werden.
Betriebsart AUS
Die Impulsmittel (Sensoren) innen und aussen werden nicht beachtet. Die Tür wird mechanisch zugehal-
ten und über das Elektroschloss u verriegelt. Der Zutritt ist nur noch über den Schlüsselschalter oder
durch manuelles Entriegeln mit Schlüssel oder Türdrücker und manuelles Öffnen der Tür möglich.
<
Nach Wahl der Betriebsart AUS kann die Tür noch für 5 Sek. benutzt werden. Die Tür verriegelt, sobald
sie geschlossen ist, nach Ablauf dieser Zeit. Der Wechsel der Betriebsart wird an der Bedieneinheit durch
die blinkende Anzeige der Betriebsart AUS angezeigt.
Betriebsart AUTOMAT 1
Die Betriebsart AUTOMAT 1 wird üblicherweise für den Tagbetrieb verwendet. Die Tür öffnet über die
Sensoren innen und aussen automatisch. Das Verhalten des Türantriebs ist abhängig von den Einstellun-
gen bei der Inbetriebnahme:
«Push-and-Go»
Wird die Tür von Hand in Öffnungsrichtung bewegt, reagiert sie wie auf einen Öffnungsbefehl: Sie öffnet
automatisch, wartet die Offenhaltezeit ab und schliesst danach wieder.
Anlagen mit elektrischem Türschloss u
Das Schloss entriegelt bei jedem gültigen Öffnungsimpuls. Für die Öffnung mittels «Push-and-Go» muss
das Türschloss mit dem Türdrücker manuell entriegelt werden.
Das Türschloss kann in dieser Betriebsart abhängig von der Einstellung bei der Inbetriebnahme auch
dauerhaft entriegelt sein.
Betriebsart AUTOMAT 2
Entspricht der Betriebsart AUTOMAT 1. Es kann jedoch ein anderer Bewegungsablauf bei der Inbetrieb-
nahme eingestellt worden sein (z.B. langsamere Öffnungsbewegung, andere Offenposition und längere
Offenhaltezeit).
Betriebsart AUSGANG
Die Betriebsart AUSGANG wird üblicherweise für den Betrieb vor Geschäftsschluss verwendet. Die Tür
öffnet nur noch über den Sensor innen automatisch. Während der Türöffnung wird der Sensor aussen aus
Sicherheitsgründen ebenfalls beachtet. Die Offenposition wird durch die vorangehende Wahl der Betriebs-
art AUTOMAT 1 oder AUTOMAT 2 bestimmt. Zusätzlich kann die Tür über das Türschloss u automatisch
verriegelt werden. Das Türschloss kann in dieser Betriebsart abhängig von der Einstellung bei der Inbe-
triebnahme dauerhaft entriegelt sein.
Betriebsart OFFEN
Die Tür öffnet und bleibt offen stehen. Die Offenposition wird durch die vorangehende Wahl der Betriebs-
art AUTOMAT 1 oder AUTOMAT 2 bestimmt. Beim nächsten Öffnungsimpuls oder einem Wechsel der
Betriebsart auf AUS und zurück auf OFFEN öffnet sie wieder.
P
Betriebsart P Handbetrieb
Der Türflügel ist frei beweglich und kann von Hand betätigt werden. Diese Betriebsart kann auch zur
Reinigung des Türflügels oder für die vorübergehende Stillsetzung der Anlage verwendet werden. Nach
Verlassen der Betriebsart erfolgt ein Neustart der Anlage. Das Türschloss kann in dieser Betriebsart ab-
hängig von der Einstellung bei der Inbetriebnahme dauerhaft entriegelt sein.
8
Betriebsanleitung iMotion 1301/1301.S /1401 T-1305 d
