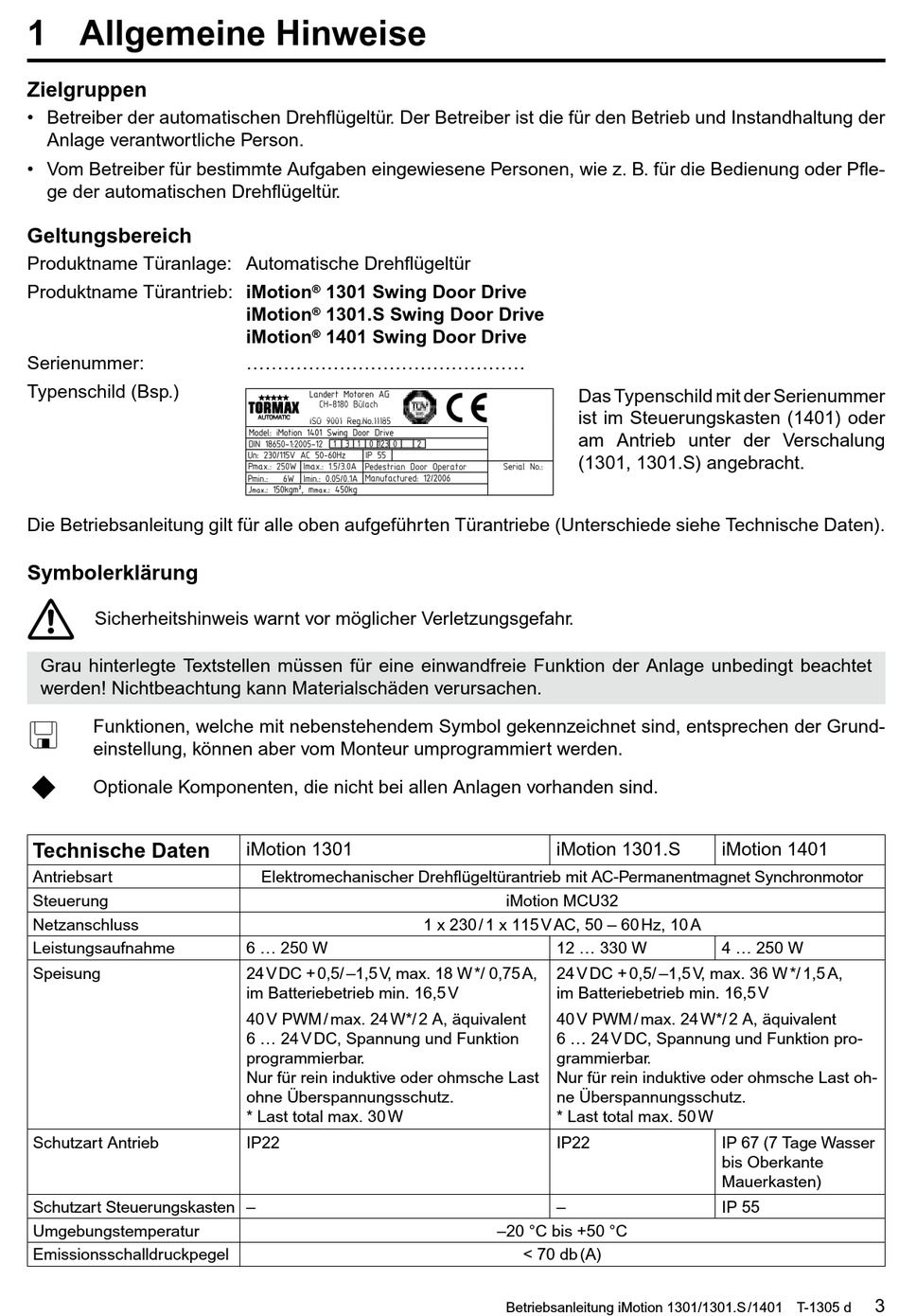

1 Allgemeine Hinweise
Zielgruppen
• Betreiber der automatischen Drehflügeltür. Der Betreiber ist die für den Betrieb und Instandhaltung der
Anlage verantwortliche Person.
• Vom Betreiber für bestimmte Aufgaben eingewiesene Personen, wie z. B. für die Bedienung oder Pfle-
ge der automatischen Drehflügeltür.
Geltungsbereich
Produktname Türanlage: Automatische Drehflügeltür
Produktname Türantrieb: iMotion
Serienummer:
Typenschild (Bsp.)
Die Betriebsanleitung gilt für alle oben aufgeführten Türantriebe (Unterschiede siehe Technische Daten).
Symbolerklärung
Sicherheitshinweis warnt vor möglicher Verletzungsgefahr.
Grau hinterlegte Textstellen müssen für eine einwandfreie Funktion der Anlage unbedingt beachtet
werden! Nichtbeachtung kann Material schäden verur sachen.
<
Funktionen, welche mit nebenstehendem Symbol gekennzeichnet sind, entsprechen der Grund-
einstel lung, können aber vom Monteur umprogrammiert werden.
Optionale Komponenten, die nicht bei allen Anlagen vorhanden sind.
Technische Daten
Antriebsart
Steuerung
Netzanschluss
Leistungsaufnahme
Speisung
Schutzart Antrieb
Schutzart Steuerungskasten –
Umgebungstemperatur
Emissionsschall druckpegel
1301 Swing Door Drive
®
iMotion
1301.S Swing Door Drive
®
iMotion
1401 Swing Door Drive
®
.............................................
iMotion 1301
Elektromechanischer Drehflügeltürantrieb mit AC-Permanentmagnet Synchronmotor
6 ... 250 W
24 V DC + 0,5/ –1,5 V, max. 18 W */ 0,75 A,
im Batteriebetrieb min. 16,5 V
40 V PWM / max. 24 W*/ 2 A, äquivalent
6 ... 24 V DC, Spannung und Funktion
programmierbar.
Nur für rein induktive oder ohmsche Last
ohne Überspannungsschutz.
* Last total max. 30 W
IP22
Das Typenschild mit der Serienummer
ist im Steuerungskasten (1401) oder
am Antrieb unter der Verschalung
(1301, 1301.S) angebracht.
iMotion 1301.S
iMotion MCU32
1 x 230 / 1 x 115 V AC, 50 – 60 Hz, 10 A
12 ... 330 W
24 V DC + 0,5/ –1,5 V, max. 36 W */ 1,5 A,
im Batteriebetrieb min. 16,5 V
40 V PWM / max. 24 W*/ 2 A, äquivalent
6 ... 24 V DC, Spannung und Funktion pro-
grammierbar.
Nur für rein induktive oder ohmsche Last oh-
ne Überspannungsschutz.
* Last total max. 50 W
IP22
–
–20 °C bis +50 °C
< 70 db (A)
Betriebsanleitung iMotion 1301/1301.S /1401 T-1305 d
iMotion 1401
4 ... 250 W
IP 67 (7 Tage Wasser
bis Oberkante
Mauerkasten)
IP 55
3
