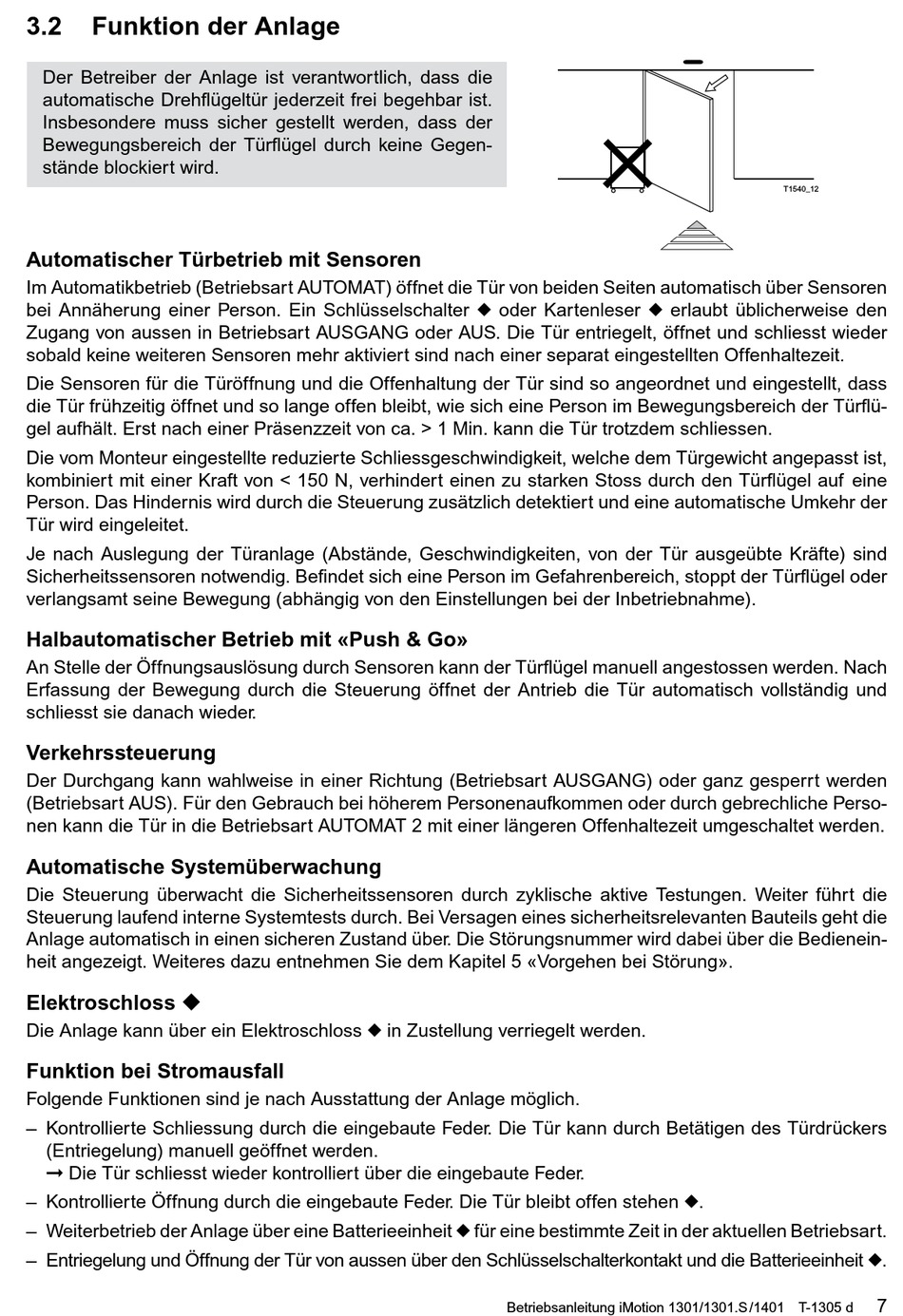

3.2

Funktion der Anlage

Der Betreiber der Anlage ist verantwortlich, dass die
automatische Drehflügeltür jederzeit frei begehbar ist.
Insbesondere muss sicher gestellt werden, dass der
Bewegungsbereich der Türflügel durch keine Gegen-
stände blockiert wird.
Automatischer Türbetrieb mit Sensoren
Im Automatikbetrieb (Betriebsart AUTOMAT) öffnet die Tür von beiden Seiten automatisch über Sensoren
bei Annäherung einer Person. Ein Schlüsselschalter u oder Kartenleser u erlaubt üblicherweise den
Zugang von aussen in Betriebsart AUSGANG oder AUS. Die Tür entriegelt, öffnet und schliesst wieder
sobald keine weiteren Sensoren mehr aktiviert sind nach einer separat eingestellten Offenhaltezeit.
Die Sensoren für die Türöffnung und die Offenhaltung der Tür sind so angeordnet und eingestellt, dass
die Tür frühzeitig öffnet und so lange offen bleibt, wie sich eine Person im Bewegungsbereich der Türflü-
gel aufhält. Erst nach einer Präsenzzeit von ca. > 1 Min. kann die Tür trotzdem schliessen.
Die vom Monteur eingestellte reduzierte Schliessgeschwindigkeit, welche dem Türgewicht angepasst ist,
kombiniert mit einer Kraft von < 150 N, verhindert einen zu starken Stoss durch den Türflügel auf eine
Person. Das Hindernis wird durch die Steuerung zusätzlich detektiert und eine automatische Umkehr der
Tür wird eingeleitet.
Je nach Auslegung der Türanlage (Abstände, Geschwindigkeiten, von der Tür ausgeübte Kräfte) sind
Sicherheitssensoren notwendig. Befindet sich eine Person im Gefahrenbereich, stoppt der Türflügel oder
verlangsamt seine Bewegung (abhängig von den Einstellungen bei der Inbetriebnahme).
Halbautomatischer Betrieb mit «Push & Go»
An Stelle der Öffnungsauslösung durch Sensoren kann der Türflügel manuell angestossen werden. Nach
Erfassung der Bewegung durch die Steuerung öffnet der Antrieb die Tür automatisch vollständig und
schliesst sie danach wieder.
Verkehrssteuerung
Der Durchgang kann wahlweise in einer Richtung (Betriebsart AUSGANG) oder ganz gesperrt werden
(Betriebsart AUS). Für den Gebrauch bei höherem Personenaufkommen oder durch gebrechliche Perso-
nen kann die Tür in die Betriebsart AUTOMAT 2 mit einer längeren Offenhaltezeit umgeschaltet werden.
Automatische Systemüberwachung
Die Steuerung überwacht die Sicherheitssensoren durch zyklische aktive Testungen. Weiter führt die
Steuerung laufend interne Systemtests durch. Bei Versagen eines sicherheitsrelevanten Bauteils geht die
Anlage automatisch in einen sicheren Zustand über. Die Störungsnummer wird dabei über die Bedienein-
heit angezeigt. Weiteres dazu entnehmen Sie dem Kapitel 5 «Vorgehen bei Störung».
Elektroschloss u
Die Anlage kann über ein Elektroschloss u in Zustellung verriegelt werden.
Funktion bei Stromausfall
Folgende Funktionen sind je nach Ausstattung der Anlage möglich.
– Kontrollierte Schliessung durch die eingebaute Feder. Die Tür kann durch Betätigen des Türdrückers
(Entriegelung) manuell geöffnet werden.
 Die Tür schliesst wieder kontrolliert über die eingebaute Feder.
– Kontrollierte Öffnung durch die eingebaute Feder. Die Tür bleibt offen stehen u.
– Weiterbetrieb der Anlage über eine Batterieeinheit u für eine bestimmte Zeit in der aktuellen Betriebsart.
– Entriegelung und Öffnung der Tür von aussen über den Schlüsselschalterkontakt und die Batterieeinheit u.
Betriebsanleitung iMotion 1301/1301.S /1401 T-1305 d
T1540_12
7
