Spannungsversorgung
(1) Anschluss Netz
(2) LED Betrieb, grün
Ein: Normaler Betrieb
Blinkt: Überlast oder Überspannung
Aus: Keine Netzspannung oder interner Fehler
(3) LED Überlast, rot
Ein: Überlast oder Kurzschluss auf KNX-Buslinie oder Ausgang DC 30 V
(4) LED Überspannung, gelb
Ein: Überspannung auf KNX-Buslinie oder Ausgang DC 30 V
(5) Ausgang DC 30 V
(6) Ausgang Bus für KNX-Buslinie
(7) LED Reset, rot
Blinkt schnell 2,5 Hz: Reset für 20 Sekunden
Blinkt langsam 0,25 Hz: Permanenter Reset
(8) Taste Reset
Diagnosemeldung quittieren: Kurz drücken, < 0,5 Sekunden
KNX-Buslinie für 20 Sekunden abschalten: Zwischen 2...4 Sekunden drücken
KNX-Buslinie permanent abschalten: Länger als 4 Sekunden drücken
Permanenten Reset beenden: Taste drücken
(9) Meldekontakt für Diagnosemeldung
Geschlossen: Normalbetrieb
Geöffnet: Nach Überlast, Überspannung oder bei Spannungsausfall
82597303
j0082597303

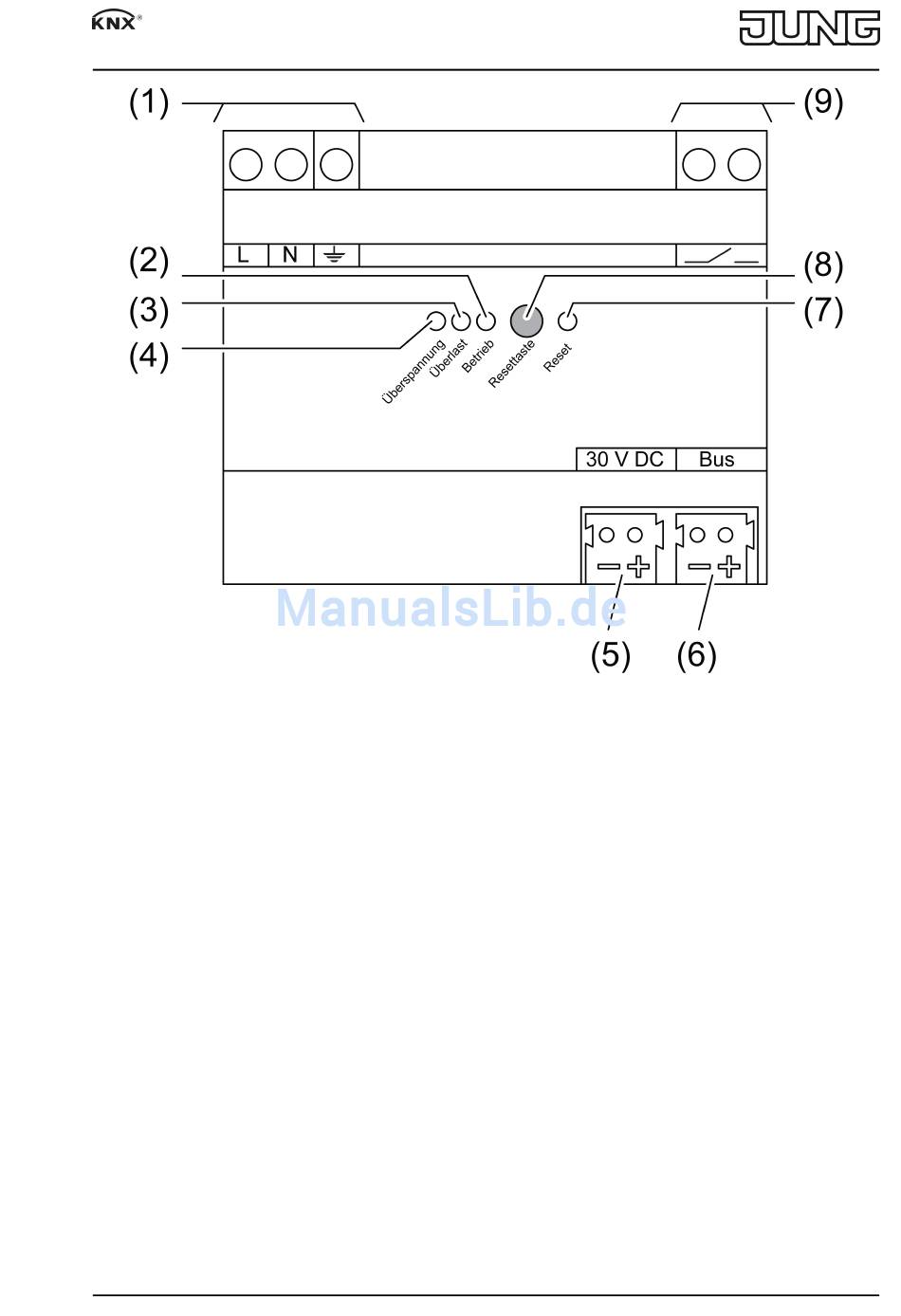

Bild 2: Spannungsversorgung 1280 mA – Ansicht
