Spannungsversorgung
Spannungsversorgung 160 mA
Art.-Nr. : 20160REG
Spannungsversorgung 320 mA
Art.-Nr. : 20320REG
Spannungsversorgung 640 mA
Art.-Nr. : 20640REG
Spannungsversorgung 1280 mA
Art.-Nr. : 21280REG
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-
Stromkreise geltenden Vorschriften und Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
82597303
j0082597303

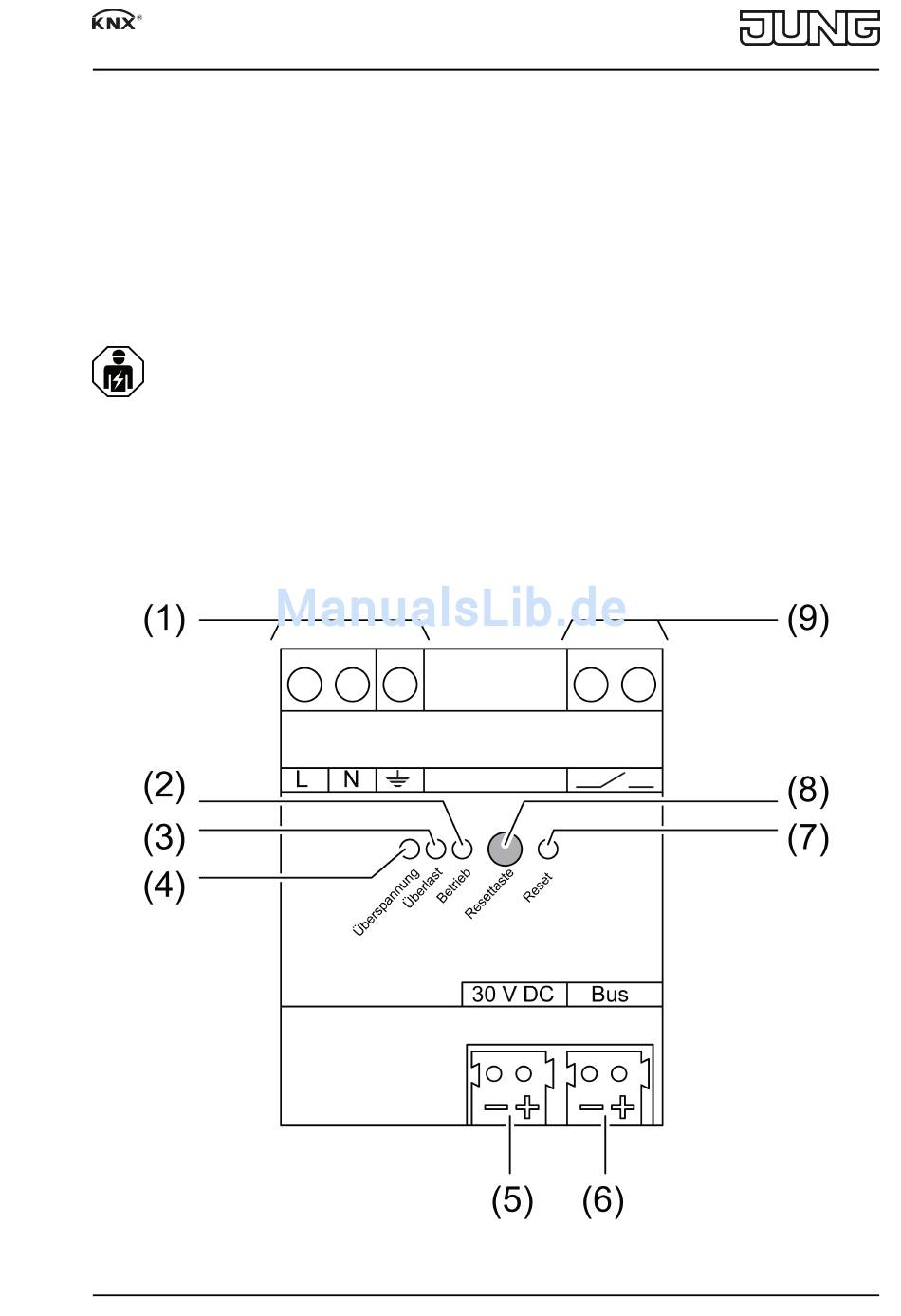

Bild 1: Ansicht
1/8
08.08.2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung 20160REG
Inhaltszusammenfassung für Jung 20160REG
- Seite 1 Spannungsversorgung Spannungsversorgung 160 mA Art.-Nr. : 20160REG Spannungsversorgung 320 mA Art.-Nr. : 20320REG Spannungsversorgung 640 mA Art.-Nr. : 20640REG Spannungsversorgung 1280 mA Art.-Nr. : 21280REG Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
- Seite 2 Spannungsversorgung Bild 2: Spannungsversorgung 1280 mA – Ansicht (1) Anschluss Netz (2) LED Betrieb, grün Ein: Normaler Betrieb Blinkt: Überlast oder Überspannung Aus: Keine Netzspannung oder interner Fehler (3) LED Überlast, rot Ein: Überlast oder Kurzschluss auf KNX-Buslinie oder Ausgang DC 30 V (4) LED Überspannung, gelb Ein: Überspannung auf KNX-Buslinie oder Ausgang DC 30 V (5) Ausgang DC 30 V...
-
Seite 3: Bedienung
Spannungsversorgung 3 Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Bestimmungsgemäßer Gebrauch Versorgung von KNX-Geräten mit Busspannung Versorgung von Geräten mit Gleichspannung Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgang mit integrierter Drossel zur Versorgung von KNX Buslinien Ausgang DC 30 V zur Versorgung zusätzlicher Geräte... -
Seite 4: Informationen Für Elektrofachkräfte
Spannungsversorgung Funktion Reset und Taste Reset Beim Reset eines Bussegments wird die Ausgangsspannung der Spannungsversorgung ausgeschaltet. Gleichzeitig wird die Busleitung kurzgeschlossen, sodass alle angeschlossenen Busgeräte von der Busspannung freigeschaltet werden. Buslinie für 20 Sekunden zurücksetzen Taste Reset (8) zwischen 2 ... 4 Sekunden drücken. Die Busleitung wird für 20 Sekunden kurzgeschlossen. - Seite 5 Spannungsversorgung Gerät an Netzspannung und Bus anschließen Bild 3: Anschlussbeispiel – Netzspannung und Buslinie Bild 4: Klemmbare Leiterquerschnitte Netzspannung an die Klemmen L und N (1) anschließen. Schutzleiter PE an die Klemme Ʈ anschließen. KNX-Buslinie an Ausgang Bus (6) anschließen. Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen, Abdeckkappe aufstecken.
- Seite 6 Spannungsversorgung i An den Busausgang keine anderen Produkte anschließen. Die Buskommunikation kann hierdurch beeinflusst werden. i Wenn an einem Busteilnehmer die Busspannung unter DC 21 V sinkt, kann eine zweite Spannungsversorgung – gleicher Hersteller, gleicher Typ – parallelgeschaltet werden. Der Kurzschlussstrom aller parallelgeschalteten Spannungsversorgungen darf den maximalen Busstrom von 3 A nicht übersteigen.
-
Seite 7: Technische Daten
Spannungsversorgung Bild 6: Anwendungsbeispiel – KNX-Binäreingang auf Hauptlinie zum Erfassen und zentralen Melden von Diagnosemeldungen i Verdrahtung beachten! Leitungen für den Meldekontakt so installieren, dass keine Schleifen entstehen. Schleifen können im Betrieb zum Einkoppeln von Störspannungen führen. Betrieb mit Notstromanlagen Die Spannungsversorgung kann in Kombination mit zentral versorgten Notstromanlagen verwendet werden. -
Seite 8: Gewährleistung
Anschlussart Schraubklemme feindrähtig mit Aderendhülse 0,5 ... 2,5 mm² 7 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de...
