Spannungsversorgung
Spannungsversorgung 320 mA
Art.-Nr.: 2005 REG
Spannungsversorgung 640 mA
Art.-Nr.: 2002 REG
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
82543223

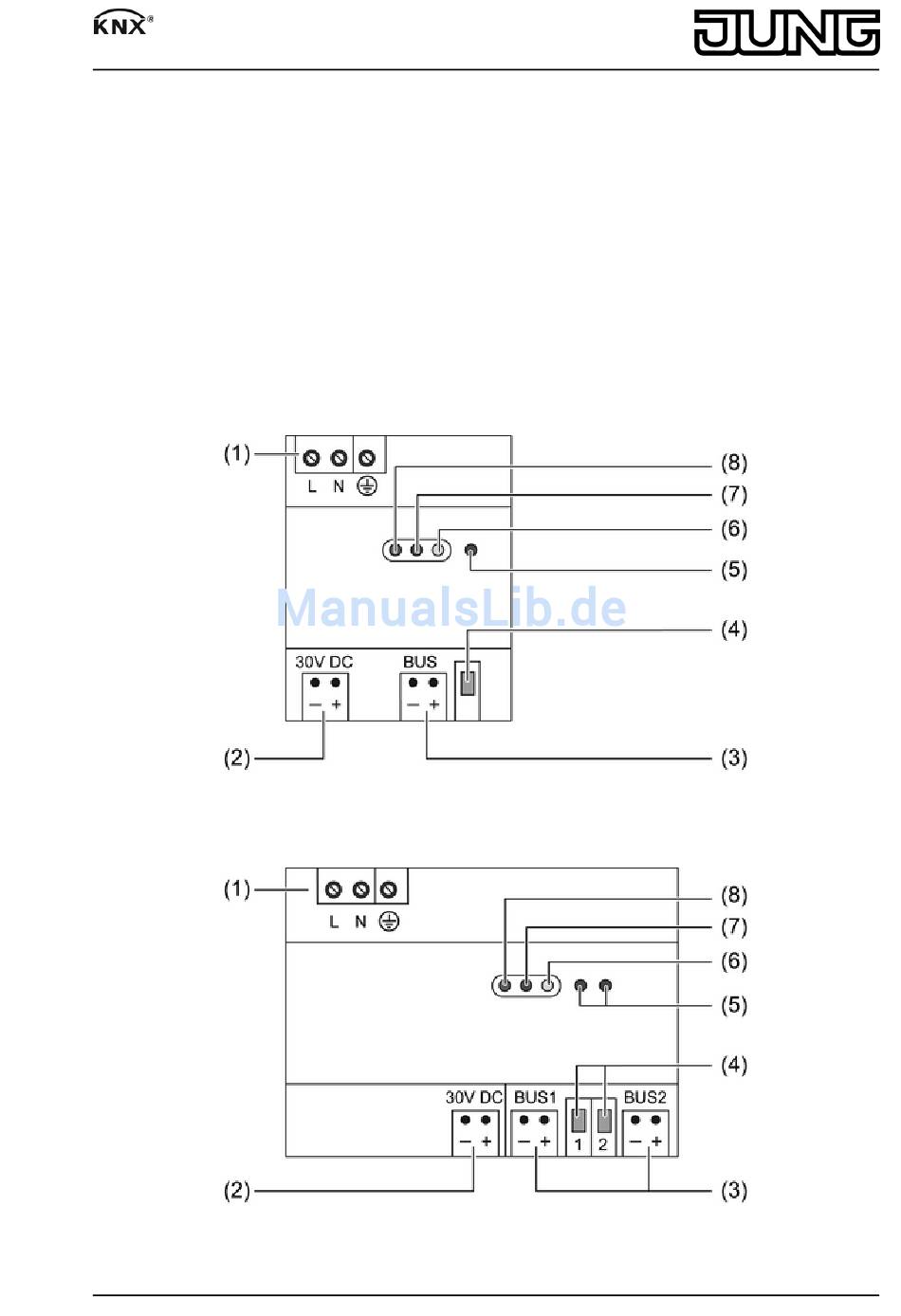

Bild 1: Spannungsversorgung 320 mA
Bild 2: Spannungsversorgung 640 mA
1/5
17.08.2010
Werbung
Verwandte Anleitungen für Jung 2002REG
Inhaltszusammenfassung für Jung 2002REG
- Seite 1 Spannungsversorgung Spannungsversorgung 320 mA Art.-Nr.: 2005 REG Spannungsversorgung 640 mA Art.-Nr.: 2002 REG Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. 2 Geräteaufbau Bild 1: Spannungsversorgung 320 mA Bild 2: Spannungsversorgung 640 mA...
- Seite 2 Spannungsversorgung (1) Anschluss Netz (2) Ausgang DC 30 V (3) Ausgänge für Buslinien (4) Reset-Schalter für Buslinien (5) Anzeige-LED, rot: Bus-Reset (6) Anzeige-LED, gelb: Überspannung (7) Anzeige-LED, rot: Überlast (8) Anzeige-LED, grün: Betrieb 3 Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
- Seite 3 Spannungsversorgung Abdeckkappe aufstecken Bild 3 Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen, Abdeckkappe auf alle Ausgangsklemmen aufstecken. Busleitung nach hinten führen. Abdeckkappe über die Anschlussklemme stecken, bis sie einrastet. Abdeckkappe entfernen Abdeckkappe seitlich drücken und abziehen. 5 Anhang 5.1 Technische Daten Nennspannung AC AC 161 ...
-
Seite 4: Hilfe Im Problemfall
Spannungsversorgung 5.2 Hilfe im Problemfall LED Überlast (7) leuchtet rot Kurzschluss auf Buslinie. Kurzschluss beseitigen. Die Buslinie wird durch eine weitere Spannungsversorgung versorgt, deren Reset-Schalter betätigt ist. Reset beseitigen. Ausgang 30 V DC zu hoch belastet. Last reduzieren, ggf. von anderer Stelle aus versorgen. Zu hohe Teilnehmerzahl an Buslinie(n) angeschlossen. -
Seite 5: Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
