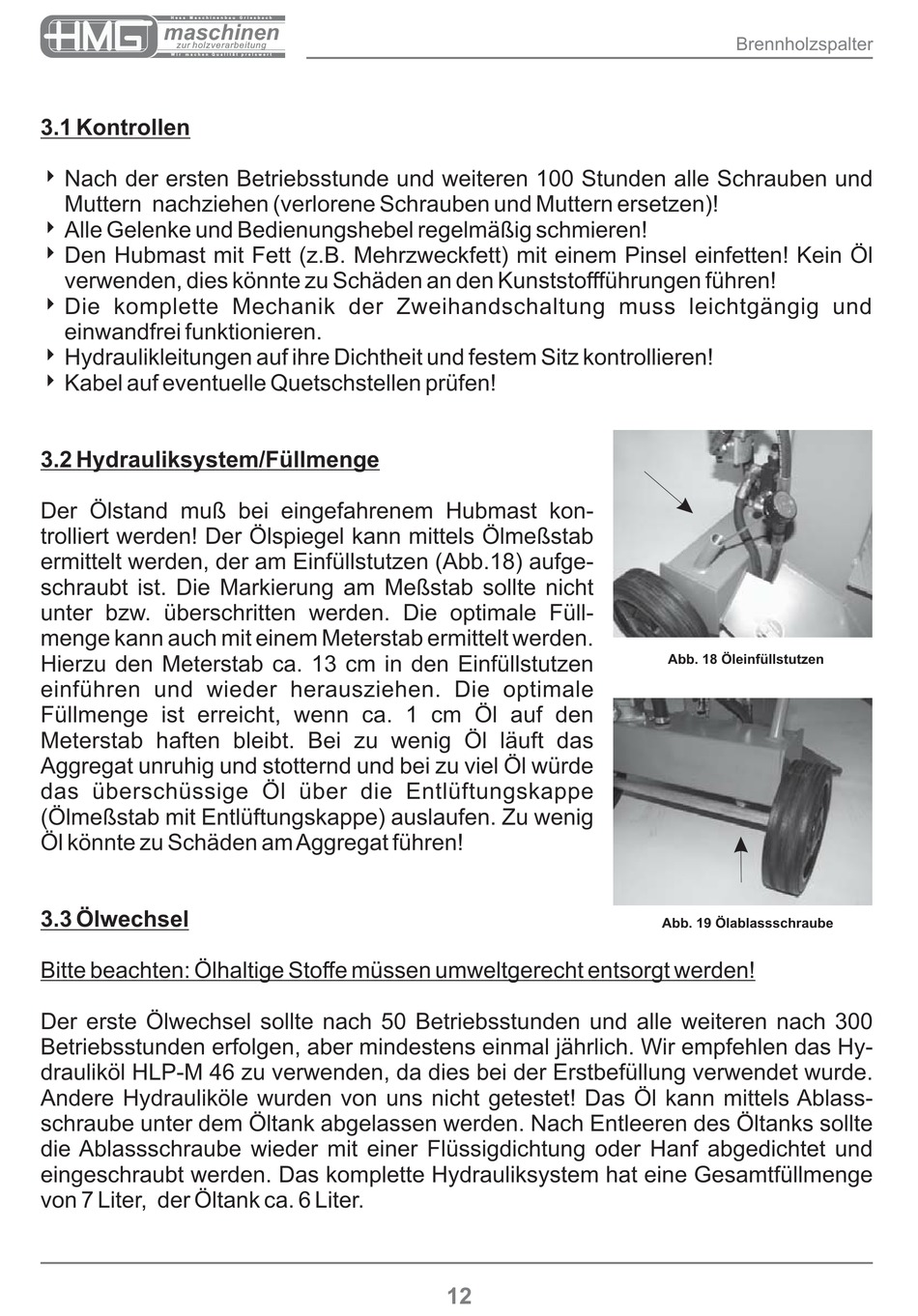

3.1 Kontrollen

4
Nach der ersten Betriebsstunde und weiteren 100 Stunden alle Schrauben und
Muttern nachziehen (verlorene Schrauben und Muttern ersetzen)!
4
Alle Gelenke und Bedienungshebel regelmäßig schmieren!
4
Den Hubmast mit Fett (z.B. Mehrzweckfett) mit einem Pinsel einfetten! Kein Öl
verwenden, dies könnte zu Schäden an den Kunststoffführungen führen!
4
Die komplette Mechanik der Zweihandschaltung muss leichtgängig und
einwandfrei funktionieren.
4
Hydraulikleitungen auf ihre Dichtheit und festem Sitz kontrollieren!
4
Kabel auf eventuelle Quetschstellen prüfen!
3.2 Hydrauliksystem/Füllmenge
Der Ölstand muß bei eingefahrenem Hubmast kon-
trolliert werden! Der Ölspiegel kann mittels Ölmeßstab
ermittelt werden, der am Einfüllstutzen (Abb.18) aufge-
schraubt ist. Die Markierung am Meßstab sollte nicht
unter bzw. überschritten werden. Die optimale Füll-
menge kann auch mit einem Meterstab ermittelt werden.
Hierzu den Meterstab ca. 13 cm in den Einfüllstutzen
einführen und wieder herausziehen. Die optimale
Füllmenge ist erreicht, wenn ca. 1 cm Öl auf den
Meterstab haften bleibt. Bei zu wenig Öl läuft das
Aggregat unruhig und stotternd und bei zu viel Öl würde
das überschüssige Öl über die Entlüftungskappe
(Ölmeßstab mit Entlüftungskappe) auslaufen. Zu wenig
Öl könnte zu Schäden am Aggregat führen!
3.3 Ölwechsel
Bitte beachten: Ölhaltige Stoffe müssen umweltgerecht entsorgt werden!
Der erste Ölwechsel sollte nach 50 Betriebsstunden und alle weiteren nach 300
Betriebsstunden erfolgen, aber mindestens einmal jährlich. Wir empfehlen das Hy-
drauliköl HLP-M 46 zu verwenden, da dies bei der Erstbefüllung verwendet wurde.
Andere Hydrauliköle wurden von uns nicht getestet! Das Öl kann mittels Ablass-
schraube unter dem Öltank abgelassen werden. Nach Entleeren des Öltanks sollte
die Ablassschraube wieder mit einer Flüssigdichtung oder Hanf abgedichtet und
eingeschraubt werden. Das komplette Hydrauliksystem hat eine Gesamtfüllmenge
von 7 Liter, der Öltank ca. 6 Liter.
G r i e s b a c h
12
Brennholzspalter
Abb. 18 Öleinfüllstutzen
Abb. 19 Ölablassschraube
