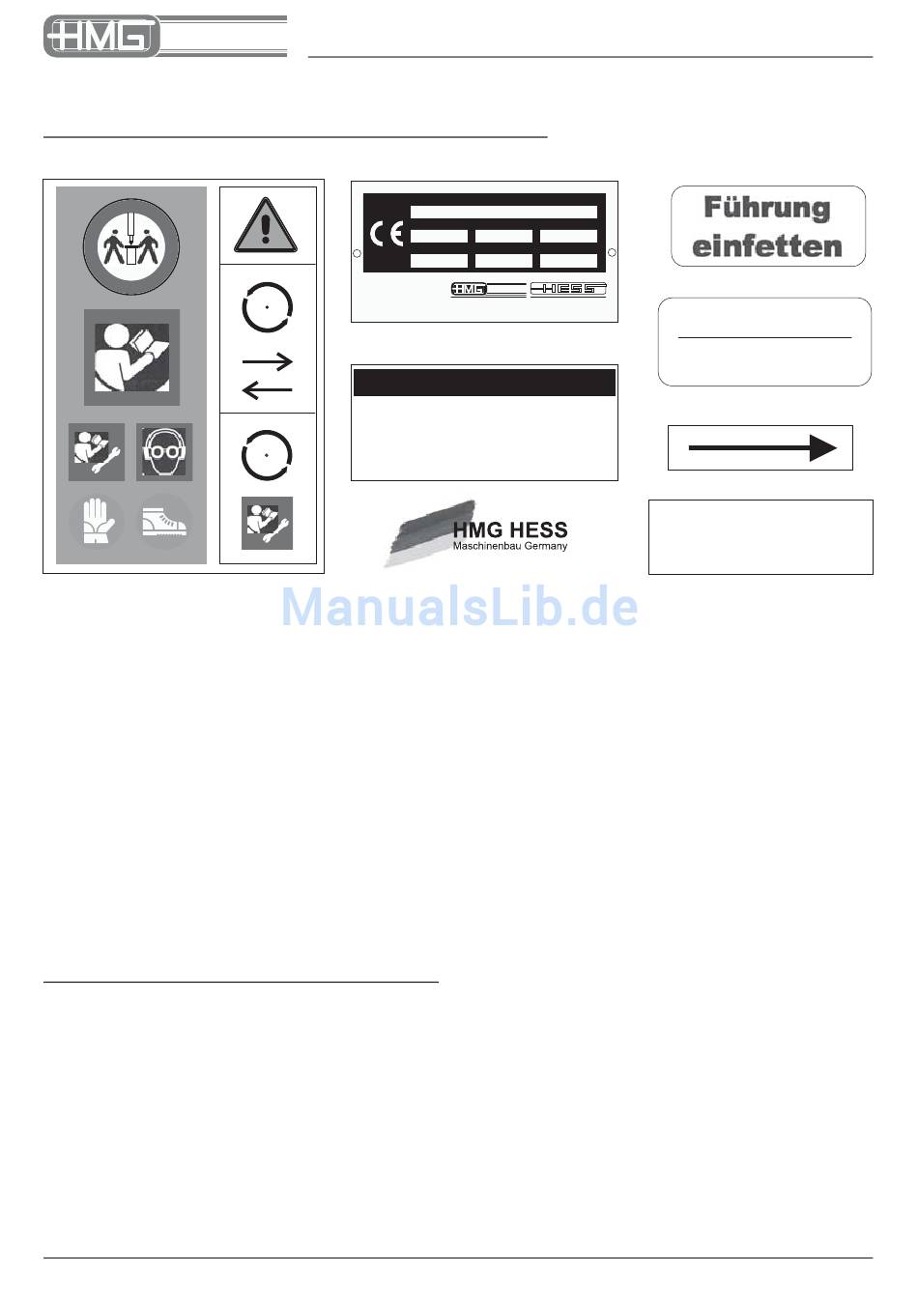

1.7 Warenkennzeichnung und deren Bedeutung

1
X
2
4
3
8
5 6
1. Nur alleine arbeiten! 2.
dienungsanleitung lesen! 3. Sicherheitshinweise bei Wartungsarbeiten beachten! 4.
Augen- und Gehörschutz tragen! 5. Schutzhandschuhe tragen! 6. Schutzschuhe
tragen! 7. Vorsicht! Bewegte Werkzeuge! 8. Instandsetzungs-, Einrichtungs-,
Wartungs- und Reinigungsarbeiten nur bei abgeschalteten Antrieb und stillstehen-
den Werkzeug vornehmen! 9
Daten abgelesen werden! 10. Hinweis auf 2 Spaltgeschwindigkeiten! 11. Das Etikett
auf der Maschine garantiert solide und saubere Verarbeitung "Made by HMG"! 12.
Hinweis zur regelmäßigen Schmierung der Messerführung! 13. Auf dem Etikett
werden Typ und Antrieb angezeigt! 14. Der Pfeil zeigt die Drehrichtung des
Antriebes! 15. Das Etikett zeigt die Zapfwellendrehzahl!

2. Arbeiten mit dem Holzspalter

Vor Inbetriebnahme unbedingt Bedienungsanleitung lesen und diese auch für
künftige Verwendungen aufbewahren!
Arbeits-, Sicherheits- und Wartungshinweise sowie sonstige Angaben und
Abmessungen die der Hersteller vorgibt, müssen eingehalten und beachtet werden!
Der Holzspalter darf nur von Personen benutzt, instandgesetzt und gewartet werden,
die damit vertraut sind und die auf die Gefahren hingewiesen worden sind!
G r i e s b a c h
HMG HESS GmbH & Co. KG
Dingolfinger Straße 54
D-94419 Reisbach/Griesbach
Telefon: +49 (0)8734/9384-0
Telefax: +49 (0)8734/9384-25
9
7
2 Spaltgeschwindigkeiten!
- Beide Bedienhebel halb durchgedrückt = niedrige
Geschwindigkeit, aber höchste Spaltkraft!
- Beide Bedienhebel ganz durchgedrückt = hohe
Geschwindigkeit, aber verminderte Spaltkraft!
STOP
10
11
Vor Inbetriebnahme der Maschine unbedingt die Be-
. Auf dem Typenschild können maschinenbezogene
Bezeichnung und Typ
Hydr. Holzspalter HSP 20M-DZ
Baujahr Motorleistung kw Spannung Volt
7E
2009 5,5 400
Maschinen-Nr. Sägeblatt mm Sägewelle Ø mm
09121253 --- ---
H e s s M a s c h i n e n b a u G r i e s b a c h
maschinen
zur holzverarbeitung
W i r m a c h e n Q u a l i t ä t p r e i s w e r t
Holzspalter - Wippsägen - Wipptischsägen - Rolltischsägen Langlochbohrmaschinen - Band- und Kantenschleifmaschinen
www.hmg-maschinen.de
5
Brennholzspalter
12
Spaltkraft 20t
13
HSP 20M-DZ
14
Zapfwellendrehzahl min./max.
15
400 U/min.
