Maschinen mit Anschluß an die Traktorhydraulik:
Die Maschine an die Dreipunktaufhängung der Zugmaschine montieren. Die Hy-
draulikleitungen an die Traktorhydraulik anschließen. Vor- und Rücklauf beachten.
Nach Überprüfung der Funktionsfähigkeit des Gerätes kann der Holzspalter in
Betrieb genommen werden.
Anschluß fährt der Hubmast automatisch aus.

2.4 Der Spaltvorgang

Nachdem der Hubmast ausgefahren wurde, kann mit dem Holzspalter gearbeitet
werden. Bei geschlossenem und verriegeltem Spalttisch kann Kurzholz (ohne
Spezial-Spaltmesser) bis 580 mm aufbereitet werden. Hierzu das zu spaltende
Brennholzstück prüfen und die flachere Seite auf das Riffelblech des Spalttisches
des Gerätes so legen, daß es senkrecht zwischen den beiden Handgriffen der
Sicherheits-Zweihandschaltung steht (Abb. 11). Anschließend mit der Zweihand-
schaltung das Holz positionieren und festhalten.
die beiden Handgriffe nach unten gedrückt werden,
senkt sich das Spaltmesser nach unten und das Holz
wird gespalten. Der Spaltvorgang kann jederzeit unter-
brochen werden, wenn beide Handgriffe losgelassen
werden. Der Zylinder arbeitet dann sofort in die
Gegenrichtung. Ist das Holz durchgespalten bzw. ist der
Hubmast am Ende des Spalthubes angekommen,
schaltet das Gerät automatisch auf Neutral. An-
schließend müssen die Handgriffe losgelassen werden,
damit der Hubmast wieder in die Ausgangsstellung
zurückkehren kann. Wird nur ein Hebel gedrückt, so
bleibt das Spaltmesser in der Position stehen und es
kann der Hub mittels der Hubbegrenzungsstange
(Abb.12) fixiert werden.
Vorteil, daß bei kurzem Holz nicht immer unnötig lange
Hubbewegungen durchgeführt werden müssen. Um mit
der Hubbegrenzung arbeiten zu können, muß das
Spaltmesser (Hubmast) in die gewünschte Position
gefahren und ein Handgriff gehalten werden. Anschließ-
end das Gerät abschalten und die Hubbegrenzungs-
stange mit der Rändelschraube fixieren.
G r i e s b a c h
Den Antrieb ein- bzw. zuschalten. Bei richtigem
Die Hubbegrenzung bietet den
Bei Gefahr den Antrieb abschalten!
Sobald
9
Brennholzspalter

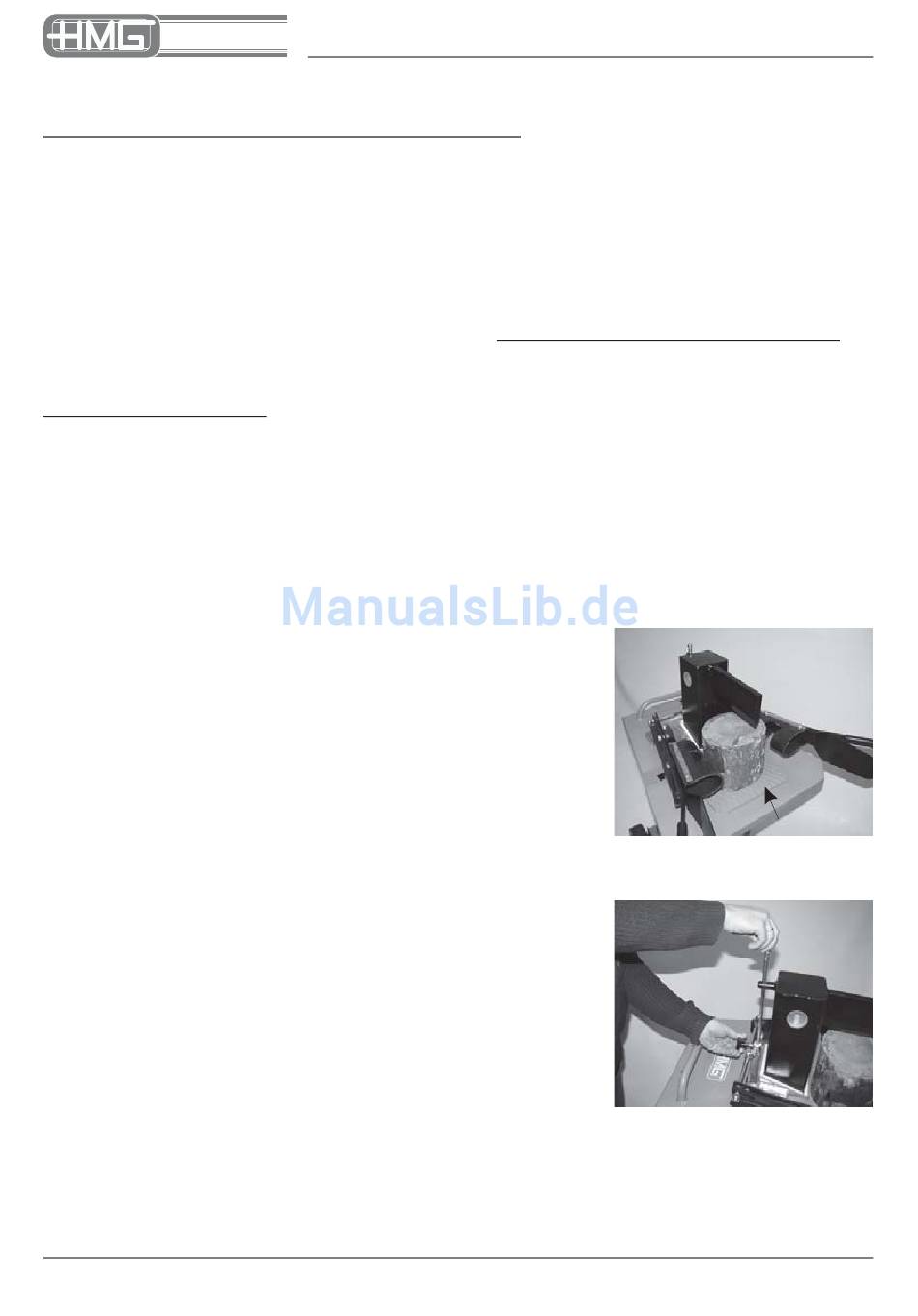

Abb. 11 Spalttisch
Abb. 12 Hubbegrenzung
