Seite 1

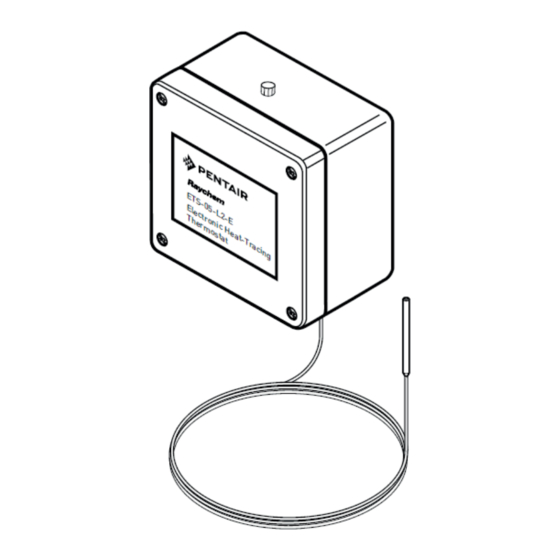

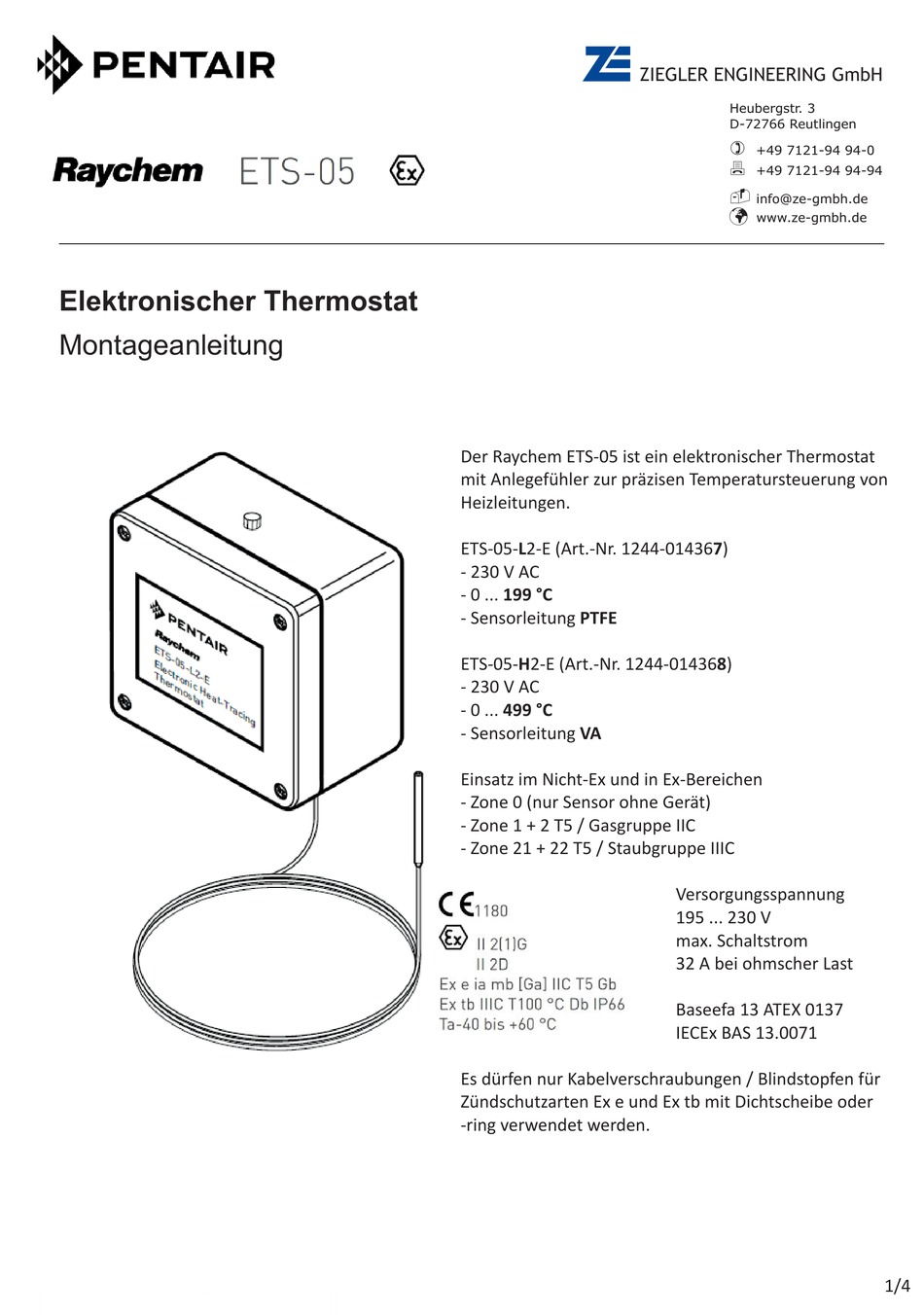

+49 7121-94 94-0 +49 7121-94 94-94 info@ze-gmbh.de ü www.ze-gmbh.de Elektronischer Thermostat Montageanleitung Der Raychem ETS-05 ist ein elektronischer Thermostat mit Anlegefühler zur präzisen Temperatursteuerung von Heizleitungen. ETS-05- 2-E (Art.-Nr. 1244-01436 ) - 230 V AC - 0 ... 199 °C...
Seite 2
ZIEGLER ENGINEERING GmbH 1. Maße Gehäusetiefe mit Deckel 75 mm 3-stellige Einstellung der Solltemperatur in °C Schalter 1: 100er Schalter 2: 10er Schalter 3: Anschlussklemmblock Temperatursensor und Funktionsauswahl für Schaltverhalten bei Temperatursensor-Fehler Anschlussklemmblock Spannungsversorgung und Abgang Heizung 1x Kabelverschraubung für Zuleitung (M25) 1x Bohrung für M25 (Anschlussgarnitur C25-100 oder C-25-21) 1x Kabelverschraubung für Temperatursensor...
Seite 3
ZIEGLER ENGINEERING GmbH 4. Erforderliches Werkzeug Gabelschlüssel 33 mm für M25-Verschraubung Gabelschlüssel 19 mm für M16-Verschraubung Gabelschlüssel 10 mm für Erdanschlussklemme Kabelmesser Schraubendreher (Schlitz) 7 mm Schraubendreher (Schlitz) 3 mm 5. Thermostat-Montage an der Rohrleitung (für Wandbefestigung siehe Maßzeichnung Seite 2) Befestigungsschellen Betriebstemperaturbereich des PSE-xxx...
Seite 4
9. Wichtige Hinweise Die vorliegende Montageanleitung wurde von ZIEGLER ENGINEERING GmbH ausgearbeitet und ist NICHT die Originalanleitung des Herstellers PENTAIR (diese liegt Ihrem Produkt ebenfalls bei). Die vorliegende Montageanleitung erhebt nicht den Anspruch auf Vollständigkeit. Auch bei Einhaltung aller Vorgaben entbindet sie den Elektrofachmonteur nicht von der Prüfung und Sicherung, sowie dem Betrieb der Anlage gemäß...
