Příručka uživatele
•
Konstrukční kategorie D – „chráněné vody" dle nařízení vlády České republiky č. 174/2005 Sb. a následných
předpisů a v souladu se zákonem České republiky č. 22/1997 Sb. v platném znění a následných předpisů.
•
Rekreační plavidlo konstruované pro plavbu na chráněných vnitrozemských vodách a v pobřežních vodách,
kde lze očekávat sílu větru dosahující stupeň 4 Beaufortovy stupnice včetně a určující výšku vlny do 0,3 m
včetně, s příležitostnými vlnami výšky do 0,5 m, způsobenými např. míjejícími plavidly.
•
Člun je vyroben ve shodě s normou ČSN EN ISO 6185-1, typ II.
•
Související normy: ČSN EN ISO 10087, ČSN EN ISO 10240, ČSN EN ISO 14945.
Rejstřík:
Vážený zákazníku,
tato příručka Vám má pomoci snadno a bezpečně ovládat Vaše plavidlo.
Obsahuje podrobný popis plavidla, dodávaného, nebo zabudovaného vy-
bavení, jeho soustav a informace o jeho ovládání a údržbě. Přečtěte si ji,
prosím, pečlivě a seznamte se s plavidlem před jeho použitím.
Pokud je toto Vaše první plavidlo a nebo jste změnil typ plavidla a nejste
s ním dobře seznámen, zajistěte si prosím pro Vaši bezpečnost a po-
hodlí, zkušenosti s obsluhou a ovládáním před Vaší první samostatnou
plavbou. Váš prodejce, nebo národní jachtařská federace nebo klub Vám
rádi doporučí příslušné kurzy nebo kvalifi kované instruktory.
Nevyplouvejte, dokud očekávané plavební podmínky (síla větru a výš-
ka vln) nebudou odpovídat konstrukční kategorii vašeho plavidla a Vy
a Vaše posádka nebudete schopni v těchto podmínkách plavidlo ovládat.
Uložte, prosím, tuto příručku na bezpečném místě a předejte ji nové-
mu majiteli, pokud plavidlo prodáte.
1. Kontrolní tabulka
(orientační rozměry platí pro nahuštěný stav)
Délka (cm)
Šířka (cm)
Průměr bočních válců (cm)
Počet vzduchových komor
Max. provozní tlak
Max. nosnost (kg)
Hmotnost (kg)
Max. výkon motoru (kW)
Max. hmotnost motoru (kg)
Max. počet osob
Rozměry sbaleného člunu (cm)
Rozměry kartonu (cm)
Plavební ponor (cm)
Nejvyšší pevný bod nad hladinou (cm)

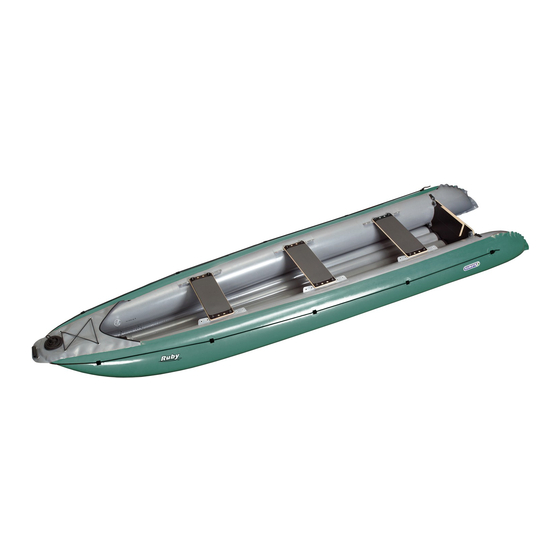

RUBY
člun
Příručka uživatele
Príručka používateľa
User's manual
Benutzerhandbuch
Manuel de l´utilisateur
Manual de usuario
Manuale dell'utente
Handleiding voor gebruikers
Podręcznik użytkownika
Пособие для пользователей
Prohlášení o shodě
Obrazová příloha
1. Kontrolní tabulka
2. Technický popis
3. Pokyny k nafukování člunu
4. Plavba na člunu
5. Skládání člunu
6. Ošetřování a skladování
7. Záruční podmínky
8. Oprava člunu
9. Způsob likvidace výrobku
10. Způsob likvidace obalu
11. Štítek výrobce
12. Upozornění
0,02 MPa [0,2 Bar/3 PSI]
1
4
8
11
15
18
22
25
29
32
36
47
VERZE 4/2016
CZ
RUBY
430
108
31
3
370
23
4 [5,4 hp]
28
3
65 × 42 × 30
76 x 50 x 34
20
50
strana 1
2
2
2
3
3
3
3
3
3
3
4
1
