System 1
Kaminofen
System 1: nur Aquaload
System 2: Aquaload + 3-Wegeventil
R1
1 (1) A 240 V~
R2
1 (1) A 240 V~
Seriennummer
Temp. Sensor Pt1000
S1
S2
S3
S4 RL HK
Sp.
Sp.
Ofen
PWM1/2
unten
oben
S1
R1
8
T4A
100 ... 240 V~
50-60 Hz
DE-35075 Gladenbach
R1
N
L
AquaControl III
IP 20
VBus
N2
R2
N1
S3
S2
Sensorbelegung
S1
S2
S3
Ofen
Speicher
Speicher
unten
oben

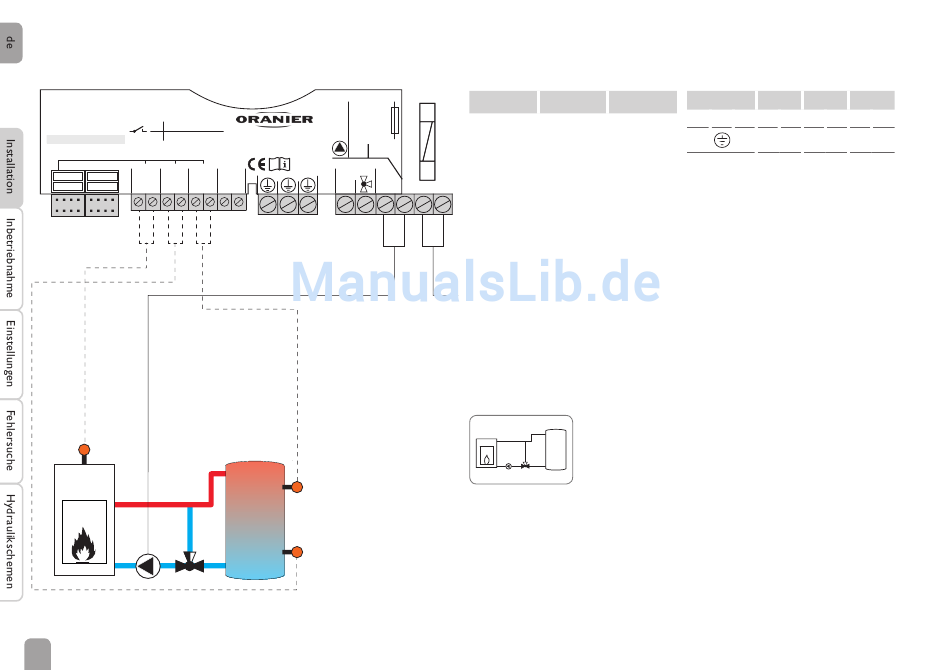

Der Regler ermittelt die Temperaturdifferenz zwischen Ofen-Sensor S1 und Speicher-
sensor S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die
Einschaltdifferenz und die eingestellte Festbrennstoffkessel-Minimaltemperatur über-
schritten ist, wird die Pumpe (R1) eingeschaltet und damit der Speicher beladen, bis die
Ausschalttemperaturdifferenz oder die Speichermaximaltemperatur erreicht ist.
System 1
Relaisbelegung
PE
R1
R2
Netz
11
12
13
17
18
15
16
19
N
L
N
L
N
Schutzleiter
Pumpe
frei
Netz
20
L
