Oranier Aqua Control III Handbuch Seite 11

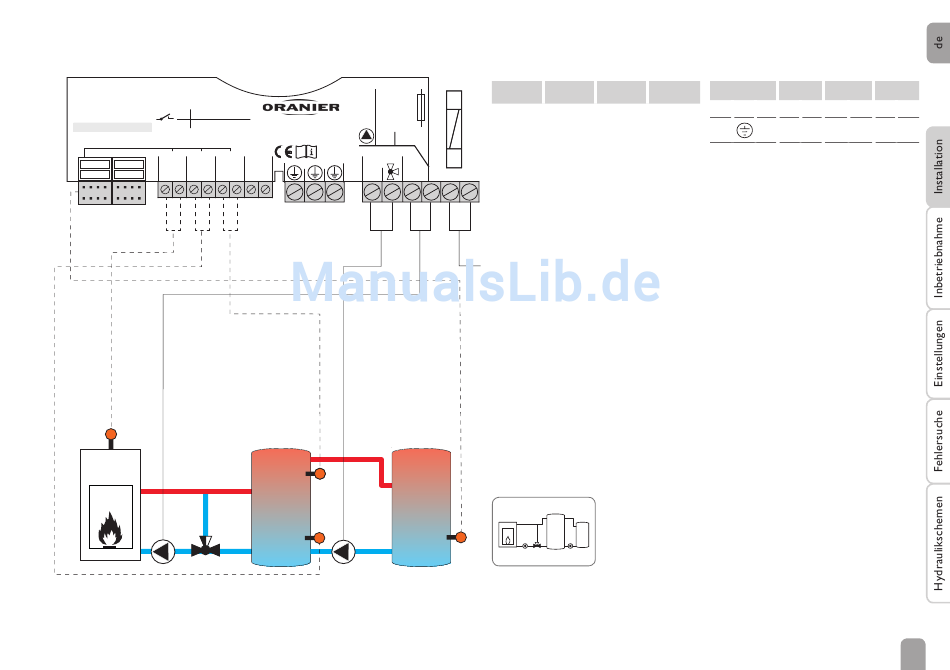

System 4
Kaminofen und Pumpe für Speicherkaskade
System 1: nur Aquaload
System 2: Aquaload + 3-Wegeventil
R1 1 (1) A 240 V~
R2 1 (1) A 240 V~
Seriennummer
Temp. Sensor Pt1000
S1 S2 S3
S4 RL HK
Sp. Sp.
Ofen
PWM1/2 unten oben
S1
R1
T4A
100 ... 240 V~
50-60 Hz
DE-35075 Gladenbach R1 N L
AquaControl III
IP 20
VBus
N2 R2 N1
S3
S2
R2
Sensorbelegung
S1 S2 S3
Ofen Speicher Speicher
unten oben
Der Regler ermittelt die Temperaturdifferenz zwischen Ofen-Sensor S1 und Speicher-
sensor S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die
Einschaltdifferenz und die eingestellte Festbrennstoffkessel-Minimaltemperatur über-
schritten ist, wird die Pumpe (R1) eingeschaltet und damit der Speicher beladen, bis
die Ausschalttemperaturdifferenz oder die Speichermaximaltemperatur erreicht ist.
Über eine weitere Temperaturdifferenzfunktion (S3-Speicher oben / S4 Rücklauf
Heizkreis) wird eine Wärmeaustauschregelung zu einem bestehenden Speicher
über eine weitere Pumpe (R2) realisiert.
Sobald die Differenz größer oder gleich dem eingestellten Wert für die Einschalt-
differenz und die eingestellte Minimaltemperatur für die Wärmequelle (Speicher
oben) überschritten ist, wird die Pumpe (R1) eingeschaltet und damit der Speicher
beladen, bis die Ausschalttemperaturdifferenz oder die Speichermaximaltemperatur
für die Wärmesenke (Speicher unten) erreicht ist.
System 4
S4
Relaisbelegung
PE R1
S4
11 12 13 17 18 15
Speicher
2
N L N
Schutzleiter Pumpe Speicher-
ladepumpe
R2 Netz
16 19 20
L N L
Netz
11
