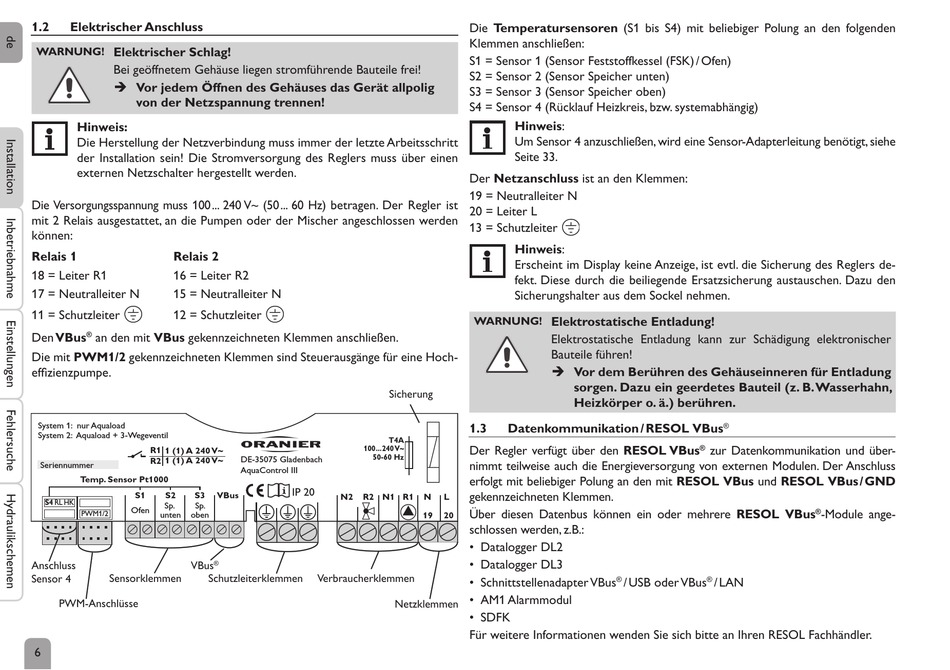

1.2
Elektrischer Anschluss
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Hinweis:
Die Herstellung der Netzverbindung muss immer der letzte Arbeitsschritt
der Installation sein! Die Stromversorgung des Reglers muss über einen
externen Netzschalter hergestellt werden.
Die Versorgungsspannung muss 100 ... 240 V~ (50 ... 60 Hz) betragen. Der Regler ist
mit 2 Relais ausgestattet, an die Pumpen oder der Mischer angeschlossen werden
können:
Relais 1
Relais 2
18 = Leiter R1
16 = Leiter R2
17 = Neutralleiter N
15 = Neutralleiter N
11 = Schutzleiter
12 = Schutzleiter
Den VBus
®
an den mit VBus gekennzeichneten Klemmen anschließen.
Die mit PWM1/2 gekennzeichneten Klemmen sind Steuer ausgänge für eine Hoch-
effizienzpumpe.
System 1: nur Aquaload
System 2: Aquaload + 3-Wegeventil
R1
1 (1) A 240 V~
1 (1) A 240 V~
R2
Seriennummer
Temp. Sensor Pt1000
S1
S2
S3
S4 RL HK
Sp.
Sp.
Ofen
PWM1/2
unten
oben
Anschluss
VBus
Sensor 4
Sensorklemmen
Schutzleiterklemmen
PWM-Anschlüsse
6
Sicherung
T4A
100 ... 240 V~
50-60 Hz
DE-35075 Gladenbach
AquaControl III
IP 20
VBus
N2
R2
N1
®
Verbraucherklemmen
Die Temperatursensoren (S1 bis S4) mit beliebiger Polung an den folgenden
Klemmen anschließen:
S1 = Sensor 1 (Sensor Feststoffkessel (FSK) / Ofen)
S2 = Sensor 2 (Sensor Speicher unten)
S3 = Sensor 3 (Sensor Speicher oben)
S4 = Sensor 4 (Rücklauf Heizkreis, bzw. systemabhängig)
Hinweis:
Um Sensor 4 anzuschließen, wird eine Sensor-Adapterleitung benötigt, siehe
Seite 33.
Der Netzanschluss ist an den Klemmen:
19 = Neutralleiter N
20 = Leiter L
13 = Schutzleiter
Hinweis:
Erscheint im Display keine Anzeige, ist evtl. die Sicherung des Reglers de-
fekt. Diese durch die beiliegende Ersatzsicherung austauschen. Dazu den
Sicherungshalter aus dem Sockel nehmen.
WARNUNG!
Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Gehäuseinneren für Entladung
sorgen. Dazu ein geerdetes Bauteil (z. B. Wasserhahn,
Heizkörper o. ä.) berühren.
1.3
Datenkommunikation / RESOL VBus
Der Regler verfügt über den RESOL VBus
nimmt teilweise auch die Energieversorgung von externen Modulen. Der Anschluss
erfolgt mit beliebiger Polung an den mit RESOL VBus und RESOL VBus / GND
gekennzeichneten Klemmen.
R1
N
L
Über diesen Datenbus können ein oder mehrere RESOL VBus
19
20
schlossen werden, z. B.:
• Datalogger DL2
• Datalogger DL3
• Schnittstellenadapter VBus
• AM1 Alarmmodul
Netzklemmen
• SDFK
Für weitere Informationen wenden Sie sich bitte an Ihren RESOL Fachhändler.
®
zur Datenkommunikation und über-
®
®
/ USB oder VBus
®
/ LAN
®
-Module ange-
