Mischer
(nur in den Systemen 1 und 5)
Hinweis:
Die Option Mischer kann nur verwendet werden, wenn eine Hocheffi -
zienzpumpe mit PWM-Drehzahlregelung als Festbrennstoffkessel-Pumpe
eingesetzt wird!
Die Mischerregelung dient dazu, die FSK / Ofenrücklauftemperatur an die Mischer-
Zieltemperatur anzugleichen. Wenn die Mischer-Zieltemperatur um mindestens 2 K
überschritten ist, wird der Mischer mit dem eingestellten Intervall angesteuert.
Mischer
Auswahl: Ja, Nein
Werkseinstellung: Nein
Wenn die Option Mischer aktiviert ist, werden beide Relais für die Ansteuerung
des Mischers benötigt:
Relais 1 = Mischer auf
Relais 2 = Mischer zu
Die Spannungsversorgung der Pumpe muss extern erfolgen. Die Drehzahlregelung
der Pumpe erfolgt über den PWM-Ausgang.

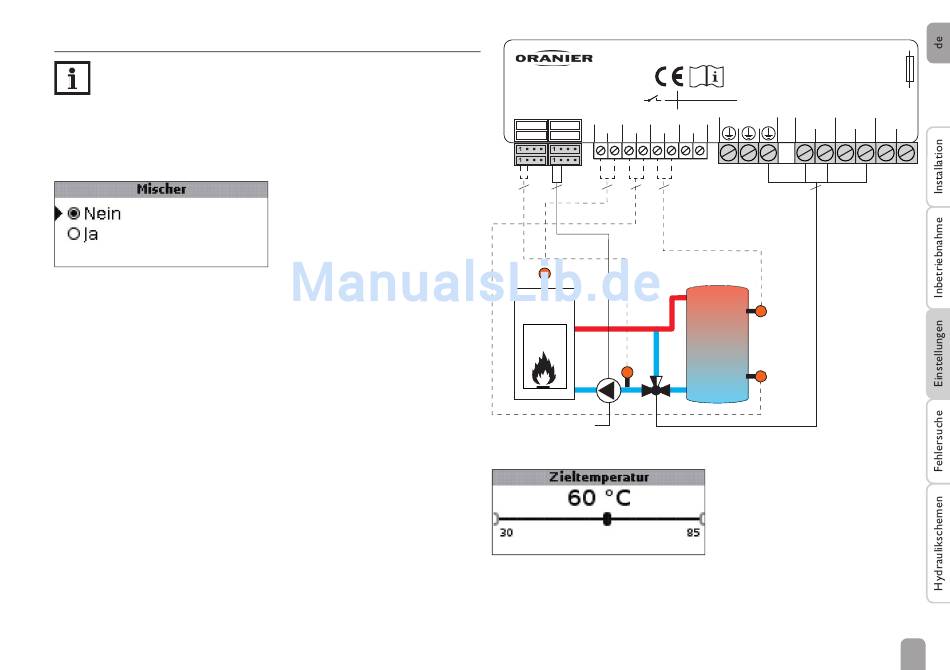

Anschluss eines Mischers und einer HE-Pumpe
R1
R2
Temp. Sensor Pt1000
—
S4
S1
S2
S3
—
PWM1/2
2
2
2
2
2
PWM
S1
S4
230 V~ extern
R1 / R2:
Mischer auf, Mischer zu, N, PE
Zieltemperatur
Einstellbereich: 30 ... 85 °C
Werkseinstellung: 60 °C
100 ... 240 V~
1 (1) A 240 V~
1 (1) A 240 V~
11 12 13
N R2
N
VBus
15
16
17
4
S3
S2
T2A
50-60 Hz
R1
N
L
18
19
20
21
