Technische Alternative RAS-PLUS/F Bedienunganleitung Seite 23

Wird das Symbol einem Ausgang oder einem digitalen Netzwerkeingang (UVR1611) zu-
geordnet, dann wird es in jeder Displayansicht eingeblendet, solange der Ausgang oder der
digitale Netzwerkeingang auf „EIN" steht.
Wenn der betreffende Ausgang oder digitale Netzwerkeingang angezeigt wird, dann wird
dieses Symbol auch beim Zustand „AUS" eingeblendet.
Bei Zuordnung von Symbolen zu den anderen Werten (Sensoren, Drehzahl, Wärmemengen-
zähler oder analoge Netzwerkeingänge) wird das gewählte Symbol nur bei Anzeige des be-
treffenden Wertes angezeigt.

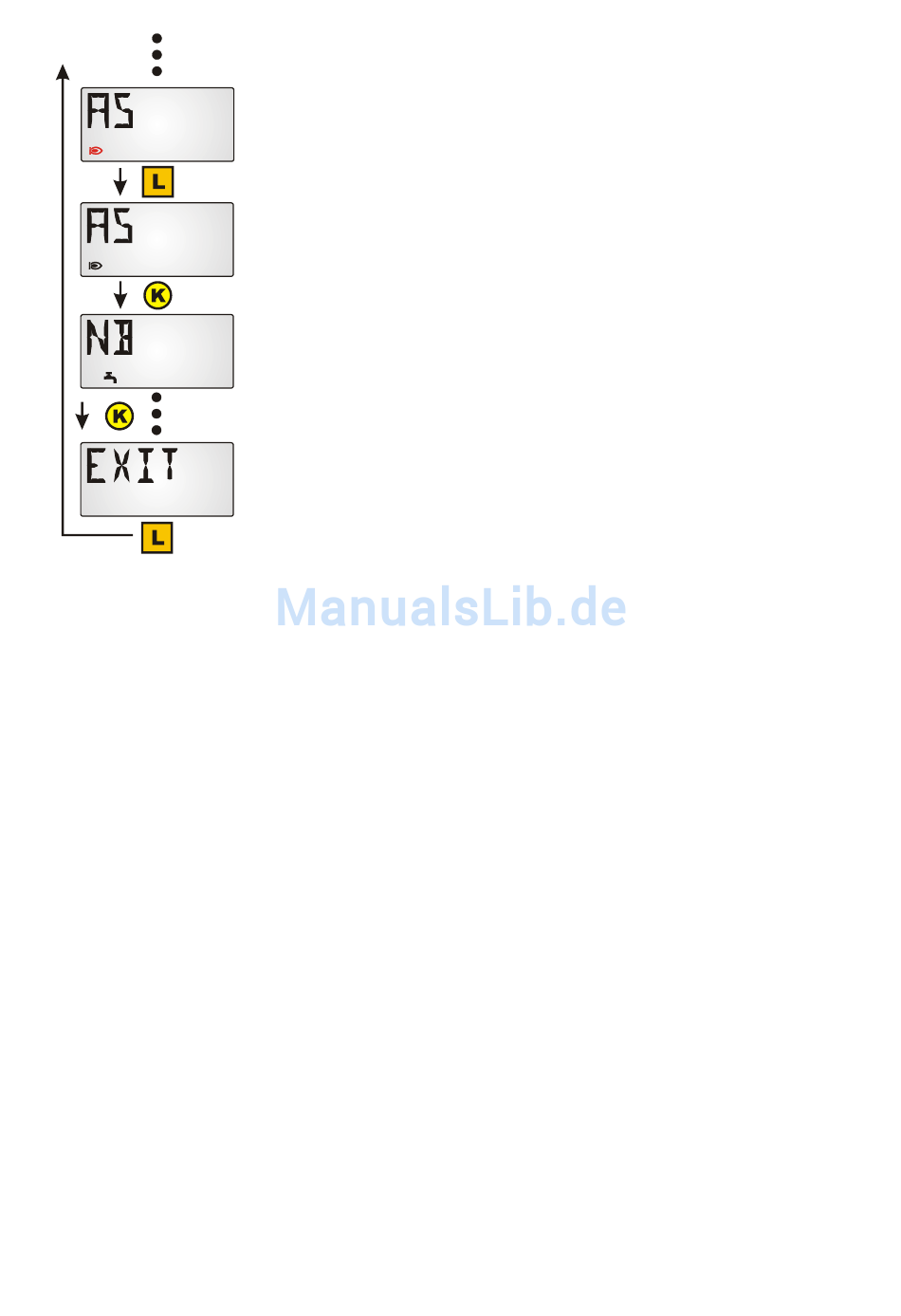

Durch langen Tastendruck wird die Zuordnung des Symbols
„Brenner" zum Ausgang A5 festgelegt.
Das Blinken des Symbols wird beendet.
Weiterschalten zum nächsten Symbol, das zugeordnet werden
soll, oder.....
...Verlassen des Menüs durch Weiterschalten bis „EXIT"
23
