Indexvergabe

Für die Verarbeitung der Sensorwerte im Regler ist die Vergabe und Auswahl der Sensorad-
resse (1-8) und des Index (1-6) erforderlich.
Für folgende Werte können Indices gewählt werden:
Index Wert
1 Raumtemperatur mit Offsetwerten der +/- Verstellung und des Schiebeschalters
(zur Auswertung „RAS" in den Reglern UVR16x2, RSM610, CAN-I/O45, UVR1611
und UVR63-H ab Vers. 7.2)
2 Gemessene Raumtemperatur (ohne Offsetwerte der +/- Verstellung und des
Schiebeschalters) ( z.B. für Regler UVR61-3)
3 Relative Raumfeuchte (nur Type RAS-PLUS /F)
4 Taupunkttemperatur (nur Type-RAS PLUS /F)
5 Fixwert 20°C mit Offsetwerten der +/- Verstellung und des Schiebeschalters
(Verwendung als Fernversteller für die Regler UVR16x2, UVR1611 und UVR63-H)
6 Raumtemperatur mit Offsetwerten der +/- Verstellung und des Schiebeschalters
(+51,2K bei Normalbetrieb, +102,4K bei Absenkbetrieb, +153,6K bei Standbybetrieb)
zur Auswertung der Stellung des Schiebeschalters. Die Ausgabe erfolgt als dimensi-
onsloser Wert ohne Komma. (Zur Auswertung bei UVR63-H unter Vers. 7.2)
UVR16x2, RSM610, CAN-I/O45:
triert.
UVR1611:

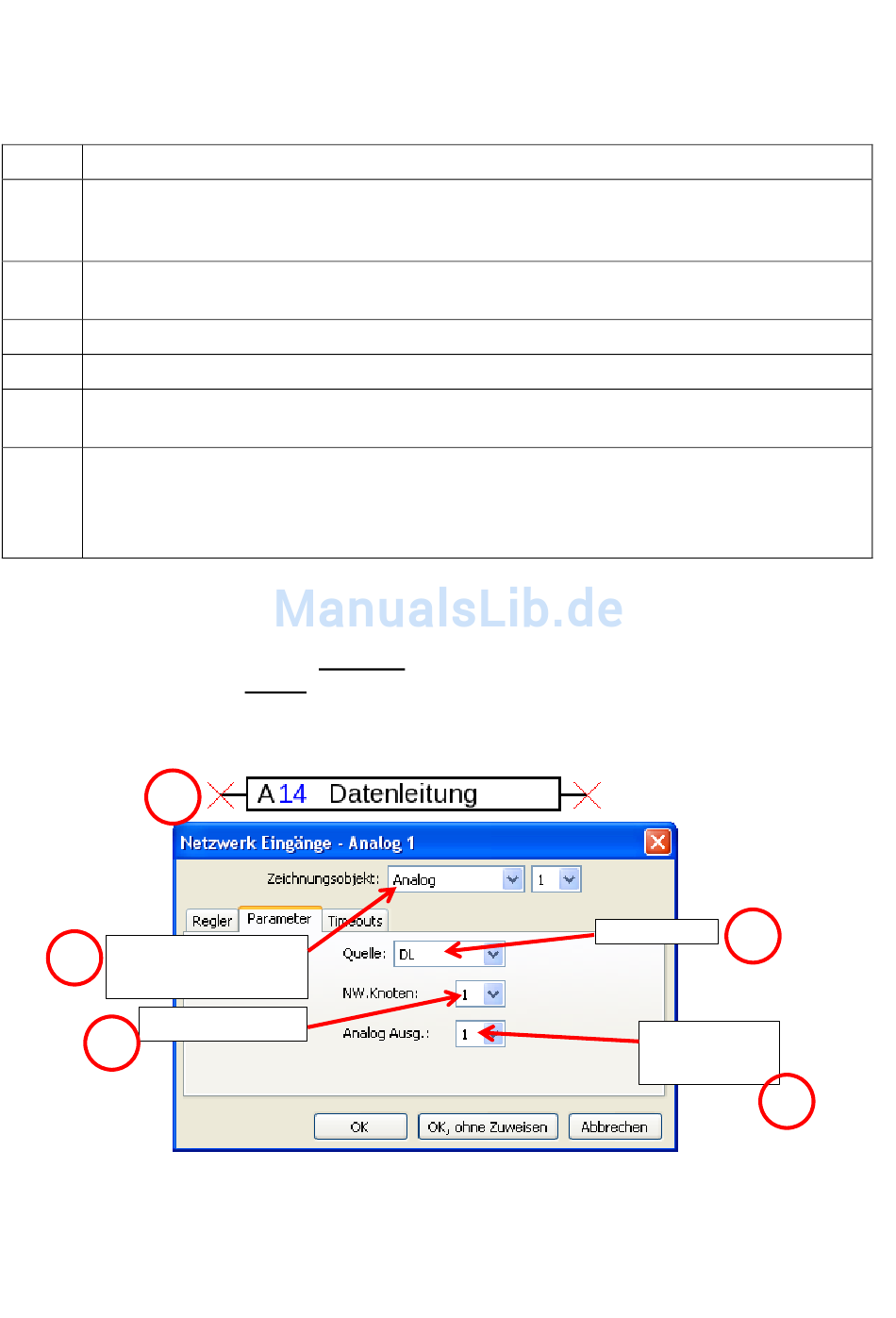

Die Messwerte werden als analoge Netzwerkeingänge parametriert:
NW.Knoten:
anal. NW-Ausg.:
Quelle:
TAPPS 2 – Programmierung UVR1611:
1
2
Analoger
Netzwerkeingang
4
Sensoradresse
Für jeden neuen Wert muss eine noch unbenutzte Netzwerk-Eingangsvariable gewählt wer-
den. Die beim Netzwerkeingang angezeigten Werte der Indices 1 und 5 entsprechen nicht
den Temperaturen und werden im Regler nur bei der Messwertübersicht und in den Funk-
tionen richtig angezeigt.
