RAS-F(/F)
Technische Alternative RT GmbH
+ RCV-DL
A-3872 Amaliendorf, Langestr. 124
Vers. 2.0
Tel +43 (0)2862 53635
mail@ta.co.at
Manual Version 2

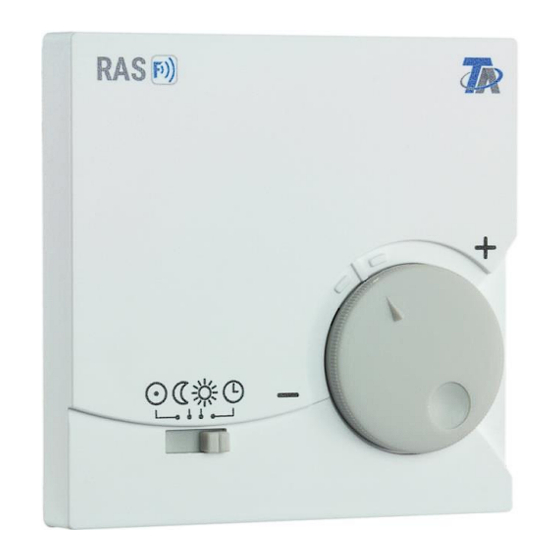

Funk-Raumsensor
und Empfänger
RAS-F = Funk-Raumsensor mit
RAS-F/F = Funk-Raumsensor
Temperaturerfassung
mit Temperatur-
und Feuchteerfassung
RCV-DL = Funkempfänger
Funk-Raumsensor RAS-F ab Seriennummer 2286
und RAS-F/F ab S.Nr. 1222
nur verwendbar mit Funkempfängern RCV-DL ab S.Nr. 1867
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technische Alternative RAS-F
Inhaltszusammenfassung für Technische Alternative RAS-F

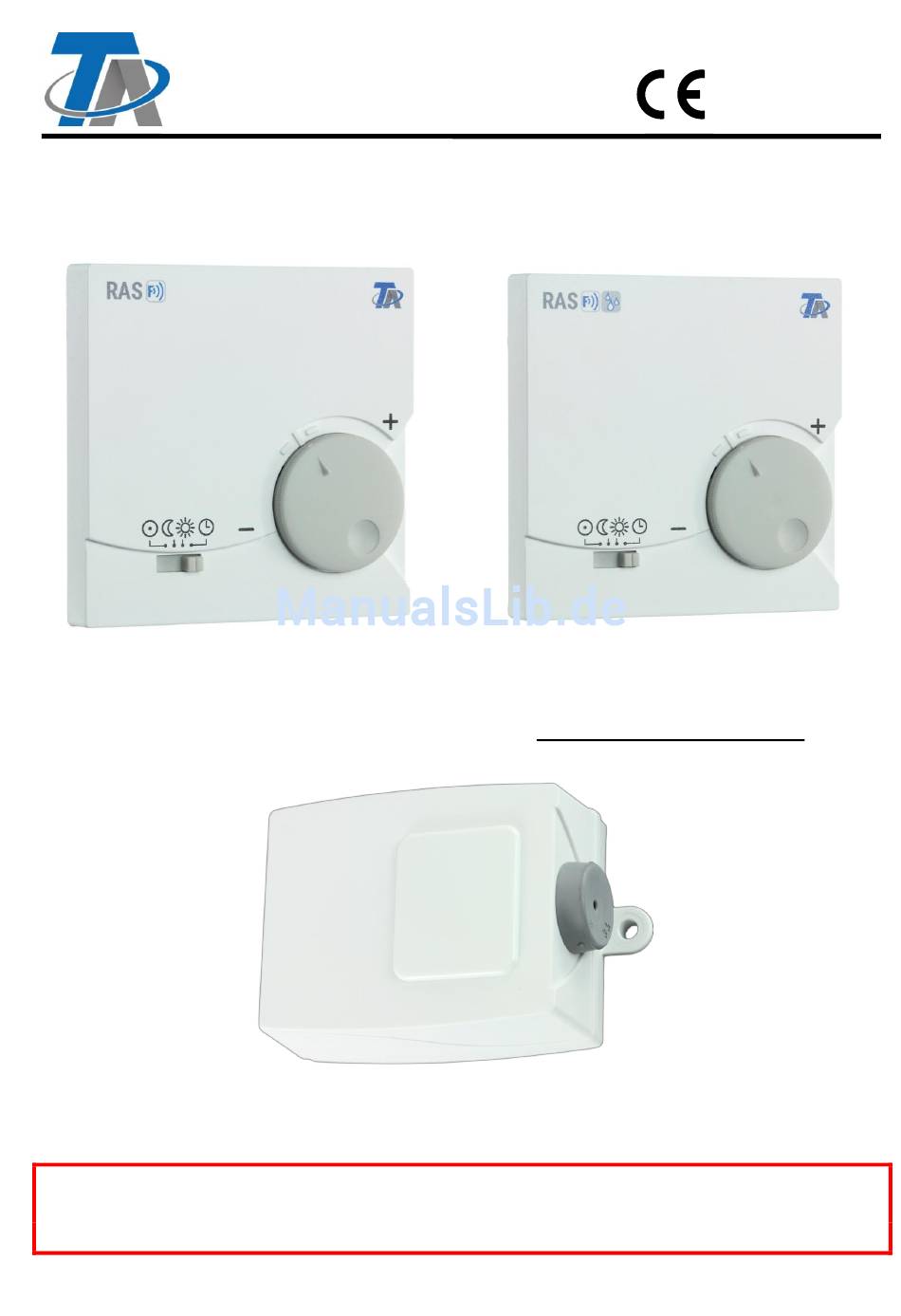

- Seite 1 Manual Version 2 Funk-Raumsensor und Empfänger RAS-F = Funk-Raumsensor mit RAS-F/F = Funk-Raumsensor Temperaturerfassung mit Temperatur- und Feuchteerfassung RCV-DL = Funkempfänger Funk-Raumsensor RAS-F ab Seriennummer 2286 und RAS-F/F ab S.Nr. 1222 nur verwendbar mit Funkempfängern RCV-DL ab S.Nr. 1867...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Funktionsbeschreibung ......................4 Stromversorgung ......................... 4 Inbetriebnahme des Raumsensors RAS-F (/F) ................ 5 Kopplung des Empfängers mit dem Funksensor ..............5 Kopplungsanleitung ......................5 Löschen einer Zuordnung im Empfänger ................7 Indexvergabe ........................7 Tabelle der Einstellungen ......................8 Bedienung mit X2-Regler, UVR1611 (ab Version A3.00 und Seriennummer 13286) und... -
Seite 4: Funktionsbeschreibung
Funktionsbeschreibung Das Funksystem besteht immer aus einem Sender (= z.B. Funk-Raumsensor) und einem Empfänger. Der Empfänger kann die Signale von bis zu 8 Sendern empfangen. Der Sensor sendet automatisch alle 10 Minuten die Messwerte an den Empfänger. Bei einer manuellen Änderung am Sensor (Niveauverstellung +/-5 K, Verstellung des Schiebeschal- ters) oder Änderung der Messwerte (Raumtemperatur +/- 0,5K, Raumfeuchte +/- 1%) werden die Werte sofort gesendet. -
Seite 5: Inbetriebnahme Des Raumsensors Ras-F (/F)
Inbetriebnahme des Raumsensors RAS-F (/F) Kopplung des Empfängers mit dem Funksensor Über Taster und mit Hilfe von 4 Anzeigedioden (LED’s) wird der Empfänger mit dem jeweili- gen Funksensor gekoppelt. Die 4 LED‘s ergeben ein Binärsystem, daher hat die 1. LED den Wert 8, die 2. -
Seite 6: Kopplungsanleitung
Kopplungsanleitung Freie Adresse im DL-Busnetz wählen Taster im Empfänger mindestens 2 Sekunden drücken Sender mit Empfänger durch Drücken des Tasters im Raumsensor oder Einlegen der Batterie koppeln. Ergänzende Erläuterungen: Mit kurzen Tastenbetätigungen am Empfänger wird eine freie Adresse gewählt. Eine freie Adresse im Funknetz wird daran erkannt, dass die zutreffenden Anzeigedioden dauernd leuchten und nicht blinken. -
Seite 7: Löschen Einer Zuordnung Im Empfänger
(zur Auswertung „RAS“ in den Reglern UVR16x2, UVR1611 und UVR63-H ab Vers. 7.2) Gemessene Raumtemperatur (ohne Offsetwerte) ( zB. für Regler UVR63) Raumfeuchte (nur Type RAS-F/F, ansonsten wird der Fixwert 127% ausgegeben) Taupunkttemperatur (nur Type RAS-F/F, ansonsten wird der Fixwert 0°C ausge- geben) Zeit in Minuten seit letztem Funktelegramm (siehe Hinweise zu Index 5) Funkempfangsqualität (Anzeige nur X2-Regler, UVR1611 und UVR63H ab Vers. -
Seite 8: Esr31, Uvr61-3, Uvr63 Und Uvr63H
ESR31, UVR61-3, UVR63 und UVR63H: Es erfolgt die Einstellung der Messwerte im Menü EXT DL (Externe Sensoren) Beispiel: Der externe Sensor 1 hat die Adresse 1, es soll die gemessene Raumtemperatur ohne Offsetwerte übernommen werden (Index 2). In den Reglern ESR31, UVR61-3, UVR63 und UVR63H (Vers. 5.0 bis 7.1) kann nur die gemessene Raumtemperatur ohne Offsetwerte ausgewertet werden (Index 2), der Schiebeschalter und der Drehknopf sind bei diesen Reglern ohne Funktion. -
Seite 9: Bedienung Mit X2-Regler, Uvr1611 (Ab Version A3.00 Und Seriennummer 13286) Und Uvr63H (Ab Vers. 7.2)
Bedienung mit X2-Regler, UVR1611 (ab Version A3.00 und Seriennummer 13286) und UVR63H (ab Vers. 7.2) Der Raumsensor dient als Befehls- und Temperaturmessgerät für Regler der Technischen Alternative. Das gemeldete Signal entspricht der um den Drehknopf veränderten Raumtem- peratur. An den Regler werden entsprechend der Schalterstellung folgende Signale weiter- gegeben: Automatikbetrieb = Raumtemperatur +/- Drehknopf invers... -
Seite 10: Verwendung Als Fernversteller
Technische Daten Batterie: Type CR2032, Lebensdauer max. 5 Jahre Bei Batterietausch ist kein neuerlicher Kopplungsvorgang erforderlich ± Genauigkeit rel. Feuchte: 3% rF von 20 bis 80 % rF (RAS-F/F) Buslast des Empfängers: Funkfrequenz: 868,5 MHz Reichweite im Freifeld: max. 1000m Reichweite im Gebäude:... -
Seite 11: Montage
Montage Sensor und Empfänger dürfen nur in trockenen Räumen montiert werden. Zur Montage muss der Raumsensor geöffnet werden. Mit einem kleinen Schraubendreher drückt man die Rastkrallen unterhalb des Temperaturwahlknopfes und Schiebeschalters ein und hebt gleichzeitig den Deckel hoch. Die Grundplatte lässt sich nun bequem montieren. Der Empfänger hat 2 Befestigungspunkte für die Wandmontage. -
Seite 12: Eu-Konformitätserklärung
EU - Konformitätserklärung Dokument- Nr. / Datum: TA17055 / 02.02.2017 Hersteller: Technische Alternative RT GmbH Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Herstel- ler. Produktbezeichnung: RAS-F, RAS-F/F Markennamen: Technische Alternative RT GmbH... - Seite 13 EU - Konformitätserklärung Dokument- Nr. / Datum: TA17057 / 02.02.2017 Hersteller: Technische Alternative RT GmbH Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Herstel- ler. Produktbezeichnung: RCV-DL Markennamen: Technische Alternative RT GmbH Produktbeschreibung: Funk-Empfänger...
-
Seite 16: Garantiebedingungen
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewähr- leistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt zwei Jahre Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauften Geräte und Teile. Mängel müssen unver- züglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
