Technische Alternative WGR53 Bedienungsanleitung
Wintergarten- und solarregelung
Inhaltsverzeichnis
Technische Alternative
elektronische Steuerungsgerätegesellschaft mbH.
A-3872 Amaliendorf, Langestr. 124, Fax 02862 53635/7

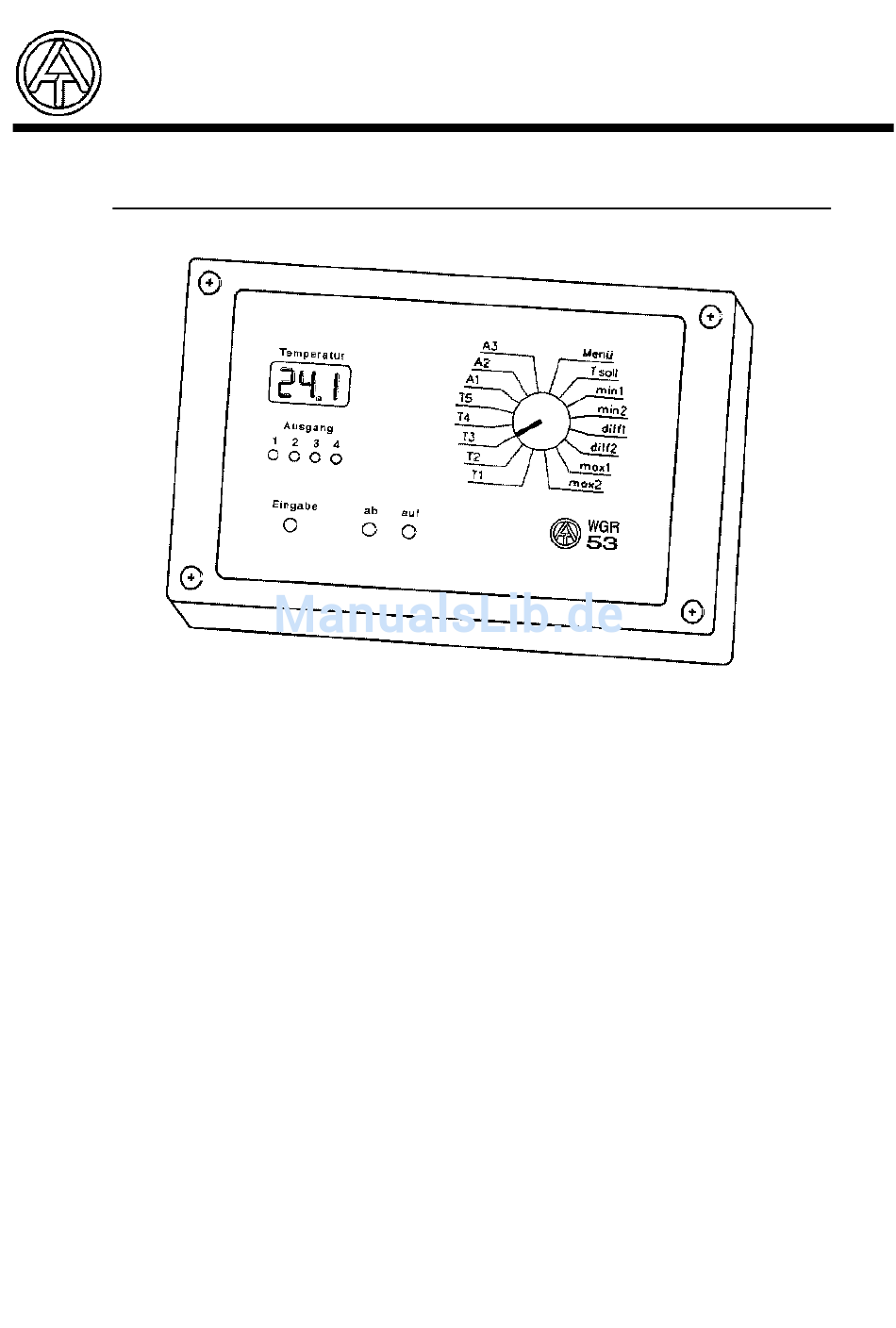

WINTERGARTEN- und SOLARREGELUNG

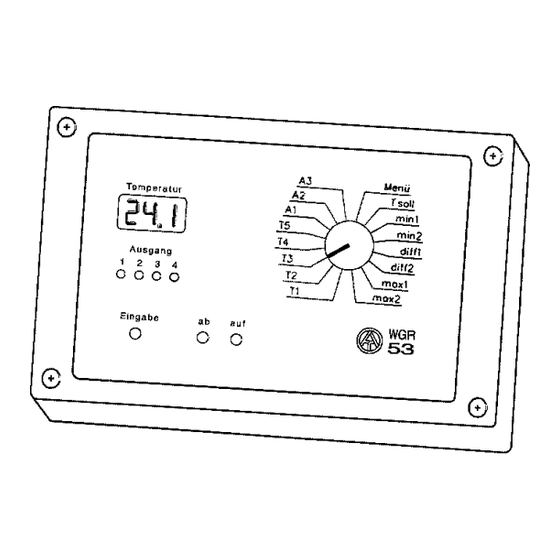

Das Gerät WGR53 besitzt neben verschiedenen Thermostat- und Differenztempera-
turfunktionen für Lüftermotoren bzw. Umwälzpumpen von Solaranlagen eine tempera-
tur- und regengeführte Regelung für Fensterhebermotoren. Es ist hauptsächlich für
den Einsatz in Wintergärten, Solaranlagen und/oder bei Dachflächenfenstern vorgese-
hen. Die gewünschte Regelungsfunktion ergibt sich aus der Eingabe der Kennzahl
des gewählten Funktionsschemas.
Es besitzt folgende Funktionen:
Fünf Eingänge für Temperatursensoren
•
Ein Eingang für einen Regensensor
•
•
Drei Ausgänge
Zwei einstellbare Differenztemperaturen
•
Fünf einstellbare Maximal- und Minimalthermostatschwellen
•
Alle Schalthysteresen sind einstellbar und abhängig von der Temperatur
•
Die Laufzeiten der Fensterhebermotoren sind einstellbar
•
Überspannungsschutz an allen Eingängen
•
Anschluß der Fernanzeige TFM66
•
Datenleitung zur Temperaturauswertung am PC
•
C E
WG R53
Vers. E1.7
Inhaltsverzeichnis
Verwandte Anleitungen für Technische Alternative WGR53
Inhaltszusammenfassung für Technische Alternative WGR53
- Seite 1 Vers. E1.7 A-3872 Amaliendorf, Langestr. 124, Fax 02862 53635/7 WINTERGARTEN- und SOLARREGELUNG Das Gerät WGR53 besitzt neben verschiedenen Thermostat- und Differenztempera- turfunktionen für Lüftermotoren bzw. Umwälzpumpen von Solaranlagen eine tempera- tur- und regengeführte Regelung für Fensterhebermotoren. Es ist hauptsächlich für den Einsatz in Wintergärten, Solaranlagen und/oder bei Dachflächenfenstern vorgese-...
-
Seite 2: Inhaltsverzeichnis
Achtung: Bei der 24V= Version kann es bei der Inbetriebnahme im Automatikbetrieb zur Zerstörung der Fensterhebermotoren und der Regelungselektronik kommen, wenn nicht die korrekten Motorlaufzeiten einprogrammiert wurden! Diese Motoren besitzen keine Endschalter, weshalb sie am Anschlag einen Kurzschluß (stehender Motor) darstellen. HINWEIS Funktionsfehler sind fast immer auf eine fehlerhafte Einstellung zurückzufüh- ren, wobei deren Ursache meistens im mangelhaften Studium der Gebrauchs-... -
Seite 3: Funktionsweise
Funktionsweise: Dieses Gerät ist eine äußerst kompakte und vielseitig verwendbare Regelung für Winter- gärten, Dachflächenfenster und Lüftungssysteme. Die sechs Signale der Temperatur- und Regensensoren gelangen über einen Überspan- nungsschutz und einen Tiefpaß zum Multiplexer. Das Signal wird über einen Integrator als Zeitinformation gemessen. -
Seite 4: Sensormontage
Sensormontage: Die richtige Anordnung und Montage der Sensor ist für die korrekte Funktion der Anlage von größter Bedeutung. Die Sensoren dürfen generell keiner Feuchte (zB. Kondenswasser) ausgesetzt werden, da diese durch das Gießharz durchdiffundieren und den Sensor beschä- digen kann. Das Ausheizen über eine Stunde bei ca. 90°C kann den Sensor möglicherweise retten. -
Seite 5: Montage Des Gerätes
bis zu 50m und darüber Die Fühlerleitungen können mit einem Querschnitt von 0,75mm ² verlängert werden. Eine Verbindung zwischen Fühler und Verlängerung läßt sich mit 1,5mm ² folgendermaßen herstellen: Verlängerungskabel Temperatur- fühler Schrumpfschlauch Den beiligenden Schrumpfschlauch auf 4 cm halbiert über eine Ader schieben, die blan- ken Drahtenden fest verdrillen, dann den Schrumpfschlauch über die blanke Stelle schieben und vorsichtig erwärmen (zB. - Seite 6 Das Anschlußschema der 24V= Version Der Ausgang A3 darf nicht verwendet werden. Bei der 24V= Motorenversion ist er intern mit dem Versorgungstrafo für die 24V= Fensterhebermotoren verschaltet. Der Ausgang A4 bestimmt über seinen Öffner und Schließer die Drehrichtung der Motoren. Diese werden an A4 und der Klemme am Trennsteg angeschlossen.
-
Seite 7: Die Datenleitung (Dl)
Die Datenleitung (DL) Die Datenleitung wurde speziell für die Serie UVR entwickelt und ist nur mit Produkten der Fa. Technische Alternative kompatibel. Sie ist eine reine Ausgabeleitung und kann auf zwei Arten Verwendung finden: ♦ Zum Anschluß einer Fernanzeige TFA6 oder TFA66. Diese wird benötigt, wenn zusätzlich die Anzeige aller Temperaturen an einem anderen Ort gewünscht ist. -
Seite 8: Der Einstieg In Das „Menü
Auf Tsoll wird die maximale gewünschte Raumtemperatur eingegeben. Wenn die Tsoll: Wintergartentemperatur an T1 über Tsoll steigt, werden die Fenster nach einem im Menü \ Lft vorgegebenen Muster geöffnet. Die Minimalschwelle ist eine Thermostatfunktion und gibt jene Temperatur an, ab der min: von der Wärmequelle (zB. -
Seite 9: Die Programmnummer
Die Bedienung des „Menüs" Weiterschalten: Ein kurzer Druck auf die Eingabetaste schaltet im Hauptmenü zum Einstieg in das LFt). Nach kommt wieder Prx. nächste Untermenü weiter (zB: Beenden: Der Eingabevorgang wird mit einem erneuten zwei Sekunden langen Drücken der Ein- gabetaste oder mit dem Drehschalter beendet und das Gerät arbeitet wieder im Normalbe- trieb. -
Seite 10: Das Feuchtesensormenü Fse
Das Feuchtesensormenü FSE: Das Feuchtesensormenü enthält Einstellungen die Werksseitig aufgrund von Erfahrungs- werten genügend genau abgeglichen sind. Eine Veränderung ist daher kaum notwendig! Die erste erscheinende Zahl im Untermenü ist nicht einstellbar. Sie gibt an, wie xxx: feucht der Sensor momentan ist und beträgt bei trockenen Sensor etwa 100 und bei Regen -99. -
Seite 11: Die Schalthysteresen, Programmwahl
Dies geschieht folgender maßen: l m Handbetrieb (A3 zeigt Hnd an) muß jene Zeit gemessen werden, die die Fenster zum vollständigen Öffnen bzw. Schließen benötigen. Diese Zeit plus eine Sicherheit von 2 - 5 Sekunden ergibt die „endgültige Gesamtlaufzeit" (Exx in Minuten + Fxx in Sekunden). Die Gesamtmotorlaufzeit kann noch je nach Wunsch mit Hilfe der Motorenlaufzeit pro Aktion in mehrere Laufschritte zerlegt werden, um eine einfache Raumregelung zu erhalten. -
Seite 12: Grundfunktionsschema
Grundfunktionsschema: notwendige Einstellungen: Ausgänge: Sensoren: Tsoll ..Begrenzung Winterg. T1 => A4 Al ..Wohnraumlüfter T1..Wintergarten min1..Einschaltschw. Wg. T1 => Al A2..Solarpumpe T2..Außensensor min2..Einschaltschw. Koll. T4 => A2 T3..Wohnraumtemp. A3..kein Ausgang diff1 ..Winterg. T1 - Wohnr. T3 => Al A4.. - Seite 13 Programm 0 = WE: Die beiden Differenzfunktionen besitzen getrennte Sensoren und ergeben so zwei unab- hängige Kreise. Diese Funktion kann bei einem Geröllspeicher sinnvoll sein. Ein Kreis steu- ert den Lüfter vom Luftkollektor in den Speicher; der zweite vom Speicher in den zu erwärmenden Raum.
-
Seite 14: Tabelle Der Einstellungen
Tabelle der Einstellungen: Sollte es zu einem unerwarteten Ausfall der Steuerung kommen, muß bei der lnbetrieb- nahme die gesamte Einstellung wiederholt werden. ln einem solchen Fall sind Probleme vermeidbar, wenn alle Einstellwerte in der nachfolgenden Tabelle eingetragen sind. Bei Rückfragen muß diese Tabelle unbedingt angegeben werden. Werksseitig ist nur damit eine Simulation und somit die Erkennung eines Fehlers möglich. -
Seite 15: Hinweise Für Den Störfall
übermittelt wird. Garantieschein Die Technische Alternative GmbH, Amaliendorf, gewährt auf das erworbene Gerät ein Jahr Garantie ab Verkaufsdatum. Diese umfaßt die Reparatur (nicht aber den Aufwand für Aus- und Einbau) aufgrund von Arbeits- und Materialfehlern, welche die Funktion beeinträchtigen. Ausge- nommen sind Schäden, die durch Einwirken von Überspannung, unsachgemäßer Handhabung... -
Seite 16: Wartung
..für längere Zeit unter ungünstigen Verhältnissen gelagert wurde. lst das der Fall, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. © 2001 Technische Änderungen vorbehalten Technische Alternative elektronische Steuerungsgeräteges.m.b.H. Langestraße 124 A-3872 Amaliendorf WG R53...
