- Seite 1 RAS - PLUS (/F) Version 1. 10.1 Raumsensor mit Fernanzeige RAS-PLUS = Raumsensor mit Tem- RAS-PLUS/F = Raumsensor mit peraturerfassung und Fernanzeige Temperatur- und Feuchteerfassung und Fernanzeige Bedienung Programmierung Montageanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Version 1.10.1 Funktionsbeschreibung ................... 4 Programmieranleitung ..................5 Menü – Gesamtübersichten ....................6 Menüübersicht für UVR16x2, RSM610, CAN-I/O45 und UVR1611 ......... 6 Menüübersicht für ESR21 (ab Version 5.0), ESR31, UVR61-3 (ab Version 8.3), UVR63 (ab Version 1.5) ....................... 7 Menüübersicht für alle anderen Regler ................ -
Seite 4: Funktionsbeschreibung

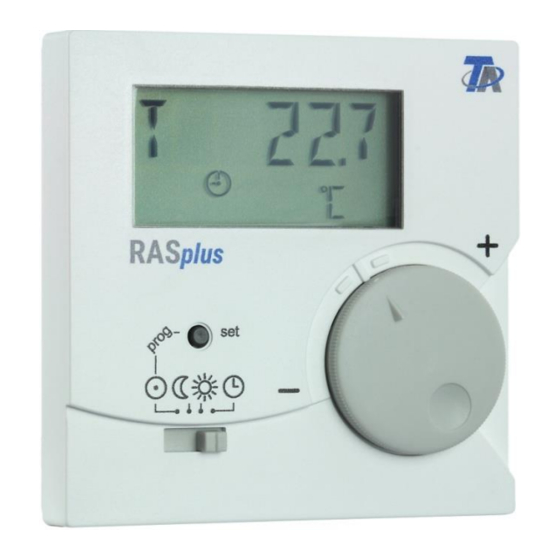

Funktionsbeschreibung Der Raumsensor RAS-PLUS wurde speziell für Regelgeräte der Technischen Alternative entwickelt und ist für eine Montage im Wohnraum (Referenzraum) vorgesehen. Der Raumsensor sollte nicht in unmittelbarer Nähe einer Wärmequelle oder im Bereich eines Fensters montiert werden. Er ist nur zum Betrieb in trockenen Räumen geeignet. Der RAS-PLUS übermittelt dem Regler über die bidirektionale Datenleitung (DL-Bus) die Werte der Raumtemperatur, der relativen Raumfeuchte (nur RAS-PLUS /F) und des Tau- punktes (nur RAS-PLUS /F), den Betriebsmodus und den Korrekturwert zum Sollwert (+/-... -
Seite 5: Programmieranleitung
Programmieranleitung In der Werkseinstellung des Raumsensors werden nur die Basiswerte angezeigt: Raumtemperatur Relative Raumfeuchte (nur RAS-PLUS /F) Sollwertverstellung (+/- 5K) Mit Hilfe der Programmierung können weitere Werte angezeigt werden. Der Einstieg in die Programmierebene ist nur in der Stellung „Standby“ (ganz links) des Schiebeschalters möglich. -
Seite 6: Menü - Gesamtübersichten
Menü – Gesamtübersichten Die angezeigten Menüpunkte werden den jeweiligen Reglertypen angepasst. Menüübersicht für UVR16x2, RSM610, CAN-I/O45 und UVR1611 Im Menüabschnitt „KONFIG“ werden allgemeine Einstellungen für den Sen- sor eingestellt. Im Menüabschnitt „WERTE“ erfolgt die Auswahl der anzuzeigenden Werte und Symbole. V 1 10 = Versionsnummer des Sensors... -
Seite 7: Menüübersicht Für Esr21 (Ab Version 5.0), Esr31, Uvr61-3 (Ab Version 8.3), Uvr63 (Ab Version 1.5)
Menüübersicht für ESR21 (ab Version 5.0), ESR31, UVR61-3 (ab Version 8.3), UVR63 (ab Version 1.5) Im Menüabschnitt „KONFIG“ werden allgemeine Einstellungen für den Sen- sor eingestellt. Im Menüabschnitt „WERTE“ erfolgt die Auswahl der anzuzeigenden Werte und Symbole. V 1 10 = Versionsnummer des Sensors... -
Seite 8: Menüübersicht Für Alle Anderen Regler
Menüübersicht für alle anderen Regler Im Menüabschnitt „KONFIG“ werden allgemeine Einstellungen für den Sen- sor eingestellt. Im Menüabschnitt „WERTE“ erfolgt die Auswahl der anzuzeigenden Werte und Symbole. Der Menüpunkt „LEIST“ (Wärmemen- genzähler) wird nur bei den Reglern eingeblendet, die diese Funktion auch besitzen. -
Seite 9: Menü Konfig
Menü KONFIG Hier erfolgt die Einstellung von: Sprachwahl SPR DE Zeitabstand für fortlaufende Anzeige ZEIT N Rücksprungzeit in die 1. Anzeige ZEIT Z Adressierung im DL-Busnetz DL ADR Eingabe eines Offsetwertes zur Sensorkorrektur OFFSET Sprachwahl SPR DE Umschaltung zwischen Deutsch (DE) und Englisch (EN) Werkseinstellung: DE... -
Seite 10: Rücksprungzeit In Die 1. Anzeige Zeit Z
Rücksprungzeit in die 1. Anzeige ZEIT Z Eingabe 0 = Es erfolgt kein Rücksprung der Anzeige auf den 1. Wert. Werkseinstellung: 0 Nach langem Tastendruck blinkt „0“ Auswahl der gewünschten Zeit durch kurze Tastimpulse. Festlegung der gewünschten Zeit durch langen Tastendruck Eingabe 60 = Nach 60 Sekunden ohne Be- tätigung des Tastknopfes erfolgt der Rück- sprung von einem der zusätzlich program-... -
Seite 11: Adressierung Im Dl-Busnetz Dl Adr
Adressierung im DL-Busnetz DL ADR Der Sensor gibt auf Anfrage der Regelung ESR31, UVR63 (ab Vers. 1.0), ESR21, UVR61-3 und UVR63-H (ab Version 5.0), UVR1611 (ab Version A3.00) sowie UVR16x2, RSM610 und CAN-I/O45 den entsprechenden Messwert zurück. Die Anfrage setzt sich aus Adresse des Sensors und Index eines dort erfassten Messwertes zusammen. -
Seite 12: Indexvergabe
Indexvergabe Für die Verarbeitung der Sensorwerte im Regler ist die Vergabe und Auswahl der Sensorad- resse (1-8) und des Index (1-6) erforderlich. Für folgende Werte können Indices gewählt werden: Index Wert Raumtemperatur mit Offsetwerten der +/- Verstellung und des Schiebeschalters (zur Auswertung „RAS“... -
Seite 13: Eingabe Eines Offsetwertes Zur Sensorkorrektur Offset
ESR21, ESR31, UVR61-3, UVR63 und UVR63-H: Es erfolgt die Einstellung der Messwerte im Menü EXT DL (Externe Sensoren) Beispiel: Der externe Sensor 1 hat die Adresse 1, es soll die gemessene Raumtemperatur ohne Offsetwerte übernommen werden (Index 2). In den Reglern ESR31, UVR61-3, UVR63 und UVR63-H (Vers. 5.0 bis 7.1) kann nur die ge- messene Raumtemperatur ohne Offsetwerte ausgewertet werden (Index 2), der Schiebe- schalter und der Drehknopf sind bei diesen Reglern ohne Funktion. -
Seite 14: Anzeige Der Betriebsartensymbole Symb
Anzeige der Betriebsartensymbole SYMB In diesem Menü können die Symbole für die Betriebsart ausgeblendet werden. mit Symbole ohne Symbole Durch langen Tastendruck wird die gewünschte Anzeige aus- gewählt. -
Seite 15: Menü Werte
Menü WERTE Hier erfolgt die Auswahl der Anzeige: Sensorwerte SENSOR Ausgangszustände AUSG Drehzahlstufen DREHZ (nur UVR16x2, RSM610, CAN-I/O45 und UVR1611) Wärmemengenzähler LEIST (nur bei Reglern mit Wärmemengenzähler) Externe Sensoren NETZW (nur ESR31 und ESR21 ab Vers. 5) ... -
Seite 16: Menü Ausgangszustände Ausg
Menü Ausgangszustände AUSG Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jeweiligen Ausgang. Die Auswahl wird durch einen Stern angezeigt. Je nach Reglertype können bis zu 14 Aus- gangszustände angezeigt werden. Die Analogausgänge 15 und 16 der Regler UVR16x2 und UVR1611können nicht an- gezeigt werden. -
Seite 17: Menü Drehzahlstufen Drehz (Nur Uvr1611)
Menü Drehzahlstufen DREHZ (nur UVR1611) Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jeweiligen Ausgang. Die Auswahl wird durch einen Stern angezeigt. Die Drehzahl dieses Ausgangs wird nach der Anzeige al- ler Ausgänge angezeigt. Anzeigebeispiel: Die Drehzahlstufe des Ausganges 1 ist 25. -
Seite 18: Menü Wärmemengenzähler Leist
Menü Wärmemengenzähler LEIST Dieser Menüpunkt wird nur bei Reglern mit Wärmemengenzähler angezeigt. Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jeweiligen Wert des betreffenden Wär- memengenzählers. Die Auswahl wird durch einen Stern angezeigt. P1...4 = aktuelle Leistung in kW KW1...4 = gezählte Wärmemenge in kWh Wenn 999 kWh erreicht sind, beginnt der Zähler wieder bei 0... -
Seite 19: Menü Externe Sensoren Netzw (Nur Esr21 (Ab Version 5.0), Esr31, Uvr61-3 (Ab Version 8.3), Uvr63 (Ab Version 1.5))
Menü Externe Sensoren NETZW (nur ESR21 (ab Version 5.0), ESR31, UVR61-3 (ab Version 8.3), UVR63 (ab Version 1.5)) Diese Auswahl ist nur bei den oben angeführten Reglern möglich, da nur diese Regelungen externe Sensoren über die Datenleitung anzeigen können. Einstieg in das Menü durch langen Tasten- druck. -
Seite 20: Menü Analoge Netzwerkeingänge Analnw (Nur Uvr1611)
Menü Analoge Netzwerkeingänge ANALNW (nur UVR1611) Diese Auswahl ist nur für den Regler UVR1611 möglich. Beim Ausgang 14 muss die Abfra- NETZW.EG.=>DL.: auf „ “ gestellt sein. Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jeweiligen analogen Netzwerkeingang. -
Seite 21: Menü Digitale Netzwerkeingänge Diginw (Nur Uvr1611)
Menü Digitale Netzwerkeingänge DIGINW (nur UVR1611) Diese Auswahl ist nur für den Regler UVR1611 möglich. Beim Ausgang 14 muss die Abfra- NETZW.EG.=>DL.: auf „ “ gestellt sein. Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jeweiligen digitalen Netzwerkeingang. -
Seite 22: Menü Symbolzuordnung Symb
Menü Symbolzuordnung SYMB In diesem Menü besteht die Möglichkeit den Anzeigewerten ein Symbol (oder mehrere Sym- bole) zuzuordnen. Jedes Symbol kann aber nur einmal einem Anzeigewert zugeordnet wer- den. Folgende Symbole können zugeordnet werden: Beispiel: Dem Ausgang A5 soll das Symbol „Brenner“ zugeordnet werden: Einstieg in das Menü... - Seite 23 Durch langen Tastendruck wird die Zuordnung des Symbols „Brenner“ zum Ausgang A5 festgelegt. Das Blinken des Symbols wird beendet. Weiterschalten zum nächsten Symbol, das zugeordnet werden soll, oder..Verlassen des Menüs durch Weiterschalten bis „EXIT“ Wird das Symbol einem Ausgang oder einem digitalen Netzwerkeingang (UVR1611) zu- geordnet, dann wird es in jeder Displayansicht eingeblendet, solange der Ausgang oder der digitale Netzwerkeingang auf „EIN“...
-
Seite 24: Löschen Oder Ändern Einer Symbolzuordnung
Löschen oder Ändern einer Symbolzuordnung Beispiel: Löschen oder Ändern der Symbolzuordnung „Brenner“ zum Ausgang A5: Einstieg in das Menü durch langen Tastendruck. Durch Weiterschalten mit kurzen Tastimpulsen erscheint das gewünschte Symbol „Brenner“ in der Anzeige. Durch langen Tastendruck wird die Zuordnung aufgehoben. In der Folge kann das Symbol einem anderen Wert zugeordnet werden, oder.. -
Seite 25: Reset Auf Werkseinstellung
Reset auf Werkseinstellung Um den Sensor RAS-PLUS auf Werkseinstellung zurückzustellen, muss während des Ein- steckens der Datenleitung in den Sensor die Taste gedrückt werden: Es erscheint kurz die Anzeige „RESET“ Dann erfolgt die Auswahl der Menüsprache (DE = Deutsch, EN = Englisch), das Werk- zeug-Symbol blinkt Durch langen Tastendruck wird die Sprache ausgewählt. -
Seite 26: Bedienung
Bedienung Raumsensor mit UVR16x2, RSM610, CAN-I/O45, UVR1611(ab Vers. A3.00 und Seriennummer 13286) oder mit UVR63-H (ab Vers. 7.2) Durch Drücken der Taste wird der jeweils nächste Wert angezeigt. Die Basisanzeigewerte werden in folgender Reihenfolge angezeigt. Anschließend werden die vorprogrammierten Werte sichtbar. Sind Ausgänge, die mit einem Symbol kombiniert wurden, aktiv, wird das Symbol mit eingeblendet. -
Seite 27: Verwendung Als Fernversteller
Technische Daten Abmessungen: Breite: 81,5 mm, Höhe: 81,5 mm, Tiefe: 18 mm Schutzart: IP 20 0°C – 40°C Zul. Umgebungstemperatur: ± Genauigkeit rel. Feuchte: 3% rF von 20 bis 80 % rF (RAS-PLUS/F) Buslast DL-Bus: Technische Änderungen vorbehalten © 2016... -
Seite 28: Garantiebedingungen
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewähr- leistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt zwei Jahre Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauften Geräte und Teile. Mängel müssen unver- züglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
