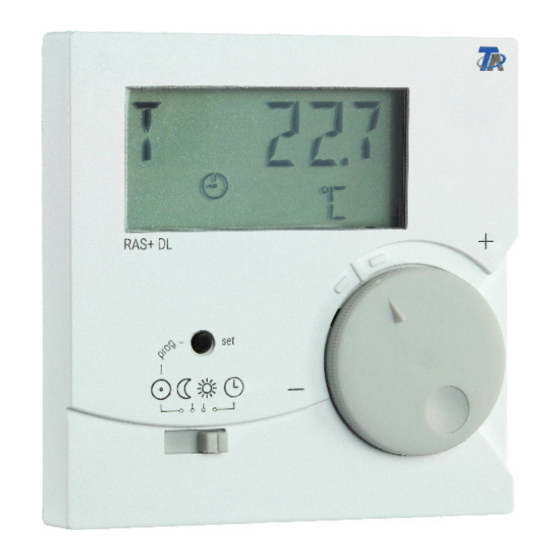

- Seite 1 RAS+DL RAUMSENSOR MIT FERNANZEIGE Bedienung Programmierung Montageanleitung Manual Version 2.10 deutsch...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Manual Version 2.10 Funktionsbeschreibung ............4 Programmieranleitung . -
Seite 4: Funktionsbeschreibung
Nähe einer Wärmequelle oder im Bereich eines Fensters montiert werden. Er ist nur zum Betrieb in trockenen Räumen geeignet. Der RAS+DL übermittelt dem Regler über die bidirektionale Datenleitung (DL-Bus) die Werte der Raumtemperatur, der relativen Raumfeuchte, des Umgebungsluftdrucks, der absoluten Feuchte und des Taupunktes, den Umgebungsluftdruck, den Betriebsmodus und den Korrekturwert zum Sollwert (+/- 4K). -
Seite 5: Programmieranleitung
Der Einstieg in die Programmierebene ist nur in der Stellung „Standby“ (ganz links) des Schiebe- schalters möglich. Über die Taste kann man den RAS+DL konfigurieren und die Anzeige weiterer Werte einstellen. In den Menübeschreibungen wird mit folgenden Symbolen zwischen langem und kurzem Tasten-... -
Seite 6: Menü - Gesamtübersichten
Menü – Gesamtübersichten Die angezeigten Menüpunkte werden den jeweiligen Reglertypen angepasst. Menüübersicht für UVR16x2, UVR610, RSM610, CAN-I/O45 und UVR1611 Im Menüabschnitt „KONFIG“ werden allgemeine Einstellungen für den Sensor eingestellt. Im Menüabschnitt „WERTE“ erfolgt die Auswahl der anzuzeigenden Werte und Symbole. V 1 10 = Versionsnummer des Sensors... -
Seite 7: Menüübersicht Für Esr21 (> V5.0), Esr31, Uvr61-3 (> V8.3), Uvr63 (> V1.5)
Menüübersicht für ESR21 (> V5.0), ESR31, UVR61-3 (> V8.3), UVR63 (> V1.5) Im Menüabschnitt „KONFIG“ werden allgemeine Einstellungen für den Sensor eingestellt. Im Menüabschnitt „WERTE“ erfolgt die Auswahl der anzuzeigenden Werte und Symbole. V 1 10 = Versionsnummer des Sensors... -
Seite 8: Menüübersicht Für Alle Anderen Regler
Menüübersicht für alle anderen Regler Im Menüabschnitt „KONFIG“ werden allgemeine Einstellungen für den Sensor eingestellt. Im Menüabschnitt „WERTE“ erfolgt die Auswahl der anzuzeigenden Werte und Symbole. Der Menüpunkt „LEIST“* (Wärmemengenzähler) wird nur bei Reglern eingeblendet, die diese Funkti- on auch besitzen. V 1 10 = Versionsnummer des Sensors... -
Seite 9: Menü Konfig
Sprachwahl SPR DE Umschaltung zwischen Deutsch (DE) und Englisch (EN) Werkseinstellung: DE Um die Sprachwahl zu aktivieren muss der RAS+DL durch Weiterschalten in die Anzeigeebene initi- alisiert werden. Zeitabstand für fortlaufende Anzeige ZEIT N Eingabe 0 = keine automatische Weiterschaltung zwi-... -
Seite 10: Rücksprungzeit In Die 1. Anzeige Zeit Z
Bei Reglern, die keine bidirektionale Datenleitung haben (z.B. ältere Versionen der UVR1611), bei de- nen also der RAS+DL nur als Fernanzeige verwendet werden kann, ist dieser Menüpunkt zwar einge- blendet, hat aber keine wirksame Funktion und muss daher nicht beachtet werden. -
Seite 11: Indexvergabe
Indexvergabe Für die Verarbeitung der Sensorwerte im Regler ist die Vergabe und Auswahl der Sensoradresse (1- 8) und des Index (1-15) erforderlich. Für folgende Werte können Indizes gewählt werden: Index Wert Raumtemperatur mit Offsetwerten der +/- Verstellung und des Schiebeschalters (zur Aus- wertung „RAS“... -
Seite 12: Eingabe Eines Offsetwertes Zur Sensorkorrektur Offset
ESR21, ESR31, UVR61-3, UVR63 und UVR63-H Es erfolgt die Einstellung der Messwerte im Menü EXT DL (Externe Sensoren) Beispiel: Der externe Sensor 1 hat die Adresse 1, es soll die gemessene Raumtemperatur ohne Offsetwerte übernommen werden (Index 2). In den Reglern ESR31, UVR61-3, UVR63 und UVR63-H (Vers. 5.0 bis 7.1) kann nur die gemessene Raumtemperatur ohne Offsetwerte ausgewertet werden (Index 2), der Schiebeschalter und der Dreh- knopf sind bei diesen Reglern ohne Funktion. -
Seite 13: Anzeige Der Betriebsartensymbole Symb
Bei Reglern, die keine bidirektionale Datenleitung haben (z.B. ältere Versionen der UVR1611), bei de- nen also der RAS+DL nur als Fernanzeige verwendet werden kann, ist dieser Menüpunkt zwar einge- blendet, hat aber keine wirksame Funktion und muss daher nicht beachtet werden. -
Seite 14: Passwortvergabe Passw
Passwortvergabe PASSW Mit dem hier eingegebenen Passwort wird der Zugang zum KONFIG Menü und zum WERTE Menü gesperrt. Beim Zugang zu jenen muss das hier eingestellte Passwort eingegeben werden. Wird 0000 eingegeben, ist keine Passworteinga- be nötig. Während das Passwort eingeblendet ist, werden mit langen Klicks die einzelnen Stel- len durchgegangen (aktive Stelle blinkt) und ein kurzer Klick erhöht eine Stelle um 1. -
Seite 15: Menü Werte
Menü WERTE Hier erfolgt die Auswahl der Anzeige: • Sensorwerte SENSOR • Ausgangszustände AUSG • Drehzahlstufen DREHZ (nur UVR16x2, UVR610, RSM610, CAN-I/O45 und UVR1611) • Wärmemengenzähler LEIST (nur bei Reglern mit Wärmemengenzähler) • Externe Sensoren NETZW (nur ESR31 und ESR21 ab Vers. 5) •... -
Seite 16: Menü Ausgangszustände Ausg
Menü Ausgangszustände AUSG Einstieg in das Menü durch langen Tastendruck. Auswahl durch langen Tastendruck beim jewei- ligen Ausgang. Die Auswahl wird durch einen Stern angezeigt. Je nach Reglertyp können bis zu 14 Ausgangs- zustände angezeigt werden. Die Analogausgänge 15 und 16 der Regler UV- R16x2 und UVR1611 können nicht angezeigt werden. -
Seite 17: Menü Drehzahlstufen Drehz (Nur Uvr1611)
Menü Drehzahlstufen DREHZ (nur UVR1611) Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jewei- ligen Ausgang. Die Auswahl wird durch einen Stern angezeigt. Die Drehzahl dieses Ausgangs wird nach der Anzeige aller Ausgänge ange- zeigt. Anzeigebeispiel: Die Drehzahlstufe des Ausganges 1 ist 25. -
Seite 18: Menü Wärmemengenzähler Leist
Menü Wärmemengenzähler LEIST Dieser Menüpunkt wird nur bei Reglern mit Wärmemengenzähler angezeigt. Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jewei- ligen Wert des betreffenden Wärmemengen- zählers. Die Auswahl wird durch einen Stern angezeigt. P1...4 = aktuelle Leistung in kW KW1...4 = gezählte Wärmemenge in kWh Wenn 999 kWh erreicht sind, be-... -
Seite 19: Menü Externe Sensoren Netzw (Esr21 > V5.0, Esr31, Uvr61-3 > V8.3, Uvr63 > V 1.5)
Menü Externe Sensoren NETZW (ESR21 > V5.0, ESR31, UVR61-3 > V8.3, UVR63 > V 1.5) Diese Auswahl ist nur bei den oben angeführten Reglern möglich, da nur diese Regelungen externe Sensoren über die Datenleitung anzeigen können. Einstieg in das Menü durch langen Tasten- druck. -
Seite 20: Menü Analoge Netzwerkeingänge Analnw (Nur Uvr1611)
Menü Analoge Netzwerkeingänge ANALNW (nur UVR1611) Diese Auswahl ist nur für den Regler UVR1611 möglich. Beim Ausgang 14 muss die Abfrage NETZW.EG.=>DL.: auf „ja“ gestellt sein. Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jewei- ligen analogen Netzwerkeingang. -
Seite 21: Menü Digitale Netzwerkeingänge Diginw (Nur Uvr1611)
Menü Digitale Netzwerkeingänge DIGINW (nur UVR1611) Diese Auswahl ist nur für den Regler UVR1611 möglich. Beim Ausgang 14 muss die Abfrage NETZW.EG.=>DL.: auf „ja“ gestellt sein. Einstieg in das Menü durch langen Tasten- druck. Auswahl durch langen Tastendruck beim jewei- ligen digitalen Netzwerkeingang. -
Seite 22: Menü Symbolzuordnung Symb
Menü Symbolzuordnung SYMB In diesem Menü besteht die Möglichkeit den Anzeigewerten ein Symbol (oder mehrere Symbole) zu- zuordnen. Jedes Symbol kann aber nur einmal einem Anzeigewert zugeordnet werden. Folgende Symbole können zugeordnet werden: Beispiel: Dem Ausgang A5 soll das Symbol „Brenner“ zugeordnet werden: Einstieg in das Menü... - Seite 23 Durch langen Tastendruck wird die Zuordnung des Symbols „Brenner“ zum Ausgang A5 festgelegt. Das Blinken des Symbols wird beendet. Weiterschalten zum nächsten Symbol, das zugeordnet werden soll, oder..Verlassen des Menüs durch Weiterschalten bis „EXIT“ Wird das Symbol einem Ausgang oder einem digitalen Netzwerkeingang (UVR1611) zugeordnet, dann wird es in jeder Displayansicht eingeblendet, solange der Ausgang oder der digitale Netzwer- keingang auf „EIN“...
-
Seite 24: Löschen Oder Ändern Einer Symbolzuordnung
Löschen oder Ändern einer Symbolzuordnung Beispiel: Löschen oder Ändern der Symbolzuordnung „Brenner“ zum Ausgang A5: Einstieg in das Menü durch langen Tastendruck. Durch Weiterschalten mit kurzen Tastimpulsen erscheint das gewünschte Symbol „Brenner“ in der Anzeige. Durch langen Tastendruck wird die Zuordnung aufgehoben. -
Seite 25: Anzeige Von Dl-Ausgängen
Programmierung Am Regler wird ein DL-Ausgang programmiert, die Adresse des Ausgangs muss die DL-Adresse des RAS+DL sein (siehe „Adressierung im DL-Busnetz DL ADR“). Der Index wird in der Anzeige wiederge- geben. In diesem Beispiel erhält der RAS+DL einen dimensionslosen Wert von 7,0 mittels eines DL-Ausgangs mit Index 1. -
Seite 26: Reset Auf Werkseinstellung
Reset auf Werkseinstellung Um den Sensor RAS+DL auf Werkseinstellung zurückzustellen, muss während des Einsteckens der Datenleitung in den Sensor die Taste gedrückt werden: Es erscheint die Anzeige „INIT“. Dann erfolgt kurz die Anzeige RESET. Dann erfolgt die Auswahl der Menüsprache (DE = Deutsch, EN = Englisch), das Werkzeug-Symbol blinkt. -
Seite 27: Bedienung
Bedienung Raumsensor mit UVR16x2, UVR610, RSM610, CAN-I/O45, UVR1611 (> A3.00 und Seriennummer >13285) oder UVR63-H (> V7.2) Durch Drücken der Taste wird der jeweils nächste Wert angezeigt. Die Basisanzeigewerte werden in folgender Reihenfolge angezeigt. Anschließend werden die vorprogrammierten Werte sichtbar. Sind Ausgänge, die mit einem Symbol kombiniert wurden, aktiv, wird das Symbol mit eingeblendet. -
Seite 28: Verwendung Als Fernversteller
Falls der Montageort des Raumsensors als Referenzraum ungeeignet ist, kann man den Raumsensor RAS+DL auch nur als Fernversteller verwenden, indem als Messwert der Index 5 verwendet wird. Da- durch wird ein Fixwert 20°C mit Offsetwerten der +/- Verstellung und des Schiebeschalters an den Regler weitergegeben. -
Seite 29: Elektrischer Anschluss
Elektrischer Anschluss Der Sensor wird mit den beiden Anschlüssen DL angeschlossen. Die Polung von DL und GND am Regler ist vertauschbar. Optional kann der 12V-Anschluss zur Spannungsversorgung verwendet wer- den, was den DL-Bus entlastet. Ansonsten wird der Sensor über den DL-Bus versorgt. Als Datenleitung kann jedes Kabel mit einem Querschnitt von 0,75 mm²... -
Seite 32: Garantiebedingungen
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewährleistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt ein Jahr Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauften Geräte und Teile. Mängel müssen unverzüglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
