5

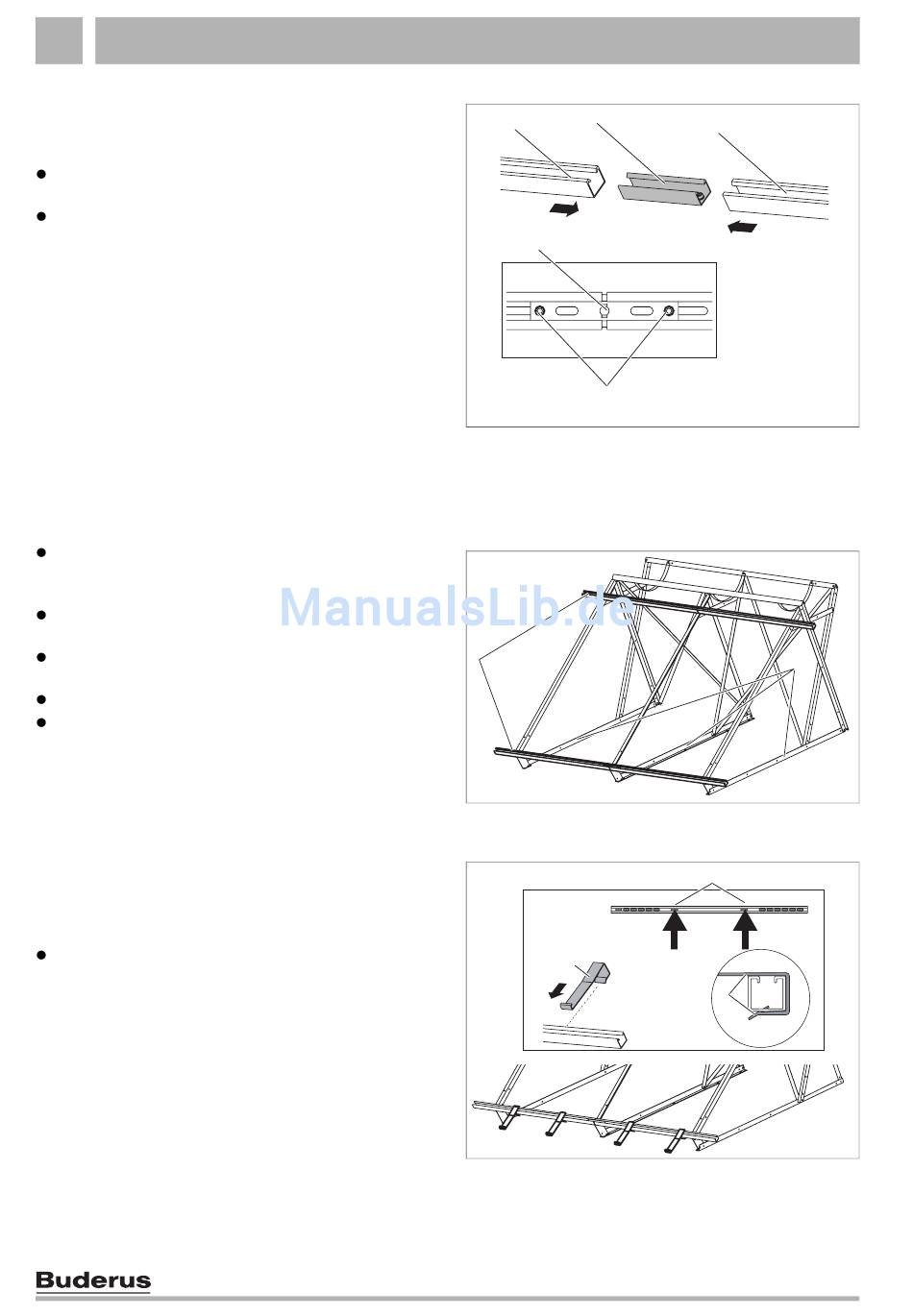

Flachdachständer und Überdachständer montieren
Die Profilschienen FD/ÜD müssen untereinander mit
Steckverbindern verbunden werden. Für jeden Kollektor
ist eine obere und untere Profilschiene vorgesehen.
Steckverbinder (1) bis zum Anschlag in beide Profil-
schienen (2) schieben.
Zur Arretierung die beiden vormontierten Gewin-
destifte M10 (4) im Steckverbinder mit Schlüssel SW5
anziehen.
Profilschienen FD/ÜD (1) zunächst an die mittlere Trä-
gerschiene-Kollektor anschrauben, dazu Bohrung
(Bild 24, 3) im Steckverbinder nutzen.
Profilschienen dann an beiden Seiten mit den Träger-
schienen-Kollektor verbinden.
Trägerschienen unten (2) parallel zueinander ausrich-
ten.
Alle Schrauben anziehen.
Beiliegende selbstklebende Schaumstoffauflagen auf
die Speicherbänder aufkleben.
5.2.1
Abrutschsicherungen montieren
Um die Kollektoren vor Abrutschen zu schützen, müssen
für jeden Kollektor zwei Abrutschsicherungen an den
unteren Profilschienen FD/ÜD befestigt werden.
Abrutschsicherungen (3) jeweils in den innen liegen-
den Langlöchern (1) von außen so weit über die Profil-
schienen schieben, bis sie einrasten (2).
18
Montageanleitung Thermosifon SKE 2.0 / SKN 3.0 Flachdach/Überdach • Ausgabe 12/2006
1
2
3
4
Bild 24 Profilschienen FD/ÜD verbinden
1
Steckverbinder
2
Profilschiene FD/ÜD
3
Bohrung im Steckverbinder
4
Gewindestift M10
1
Bild 25 Querträger anbringen
3
Bild 26 Abrutschsicherungen einhängen
Änderungen aufgrund technischer Verbesserungen vorbehalten!
2
7 747 005 076.18-1RS
2
7 747 005 076.19-1RS
1
2
7 747 005 076.22-1RS
