Vor der Montage
4.2.2 Montage-Set für Überdachung
Die Montage-Sets dienen zur Aufnahme und
Befestigung der Kollektoren.

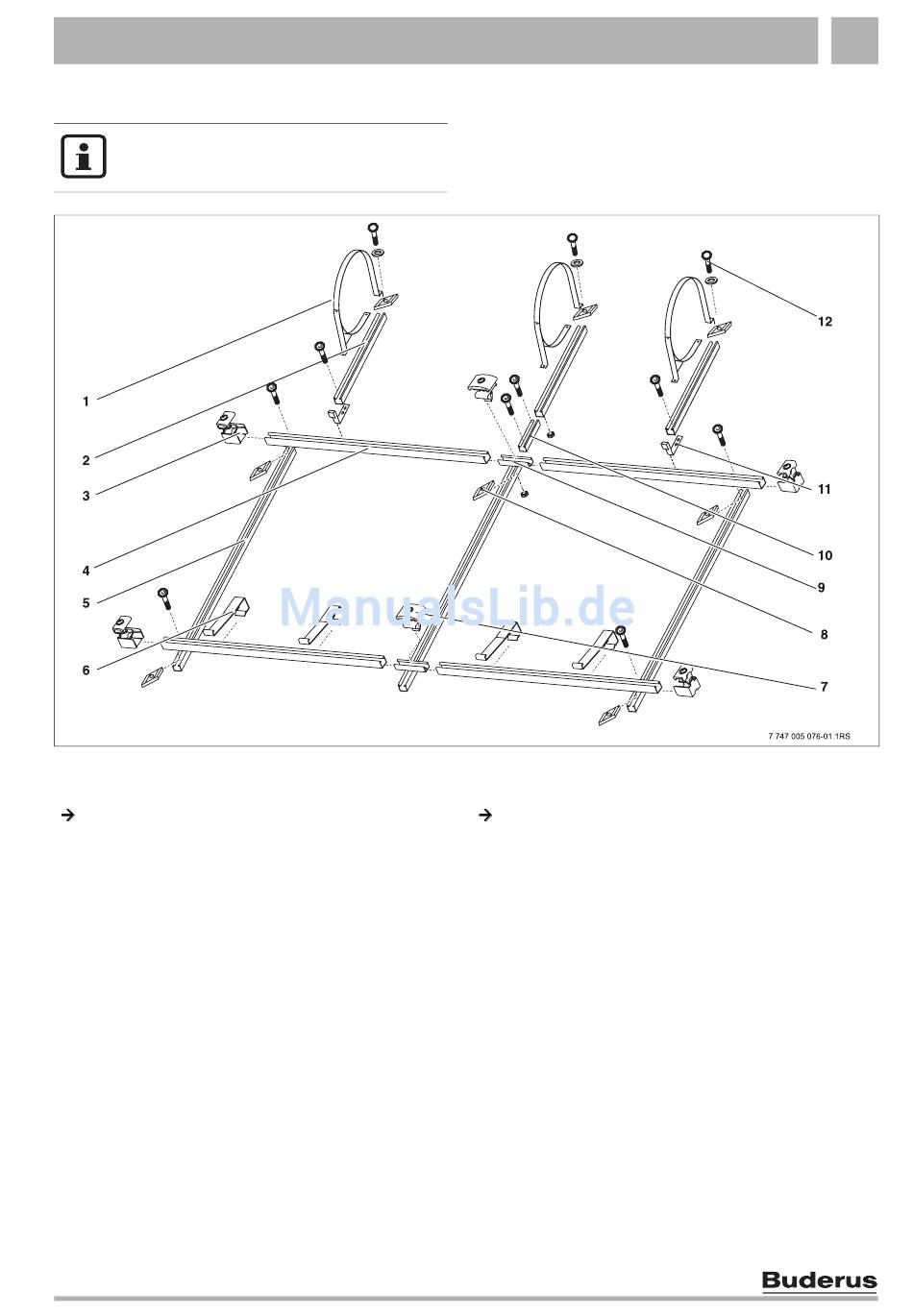

Bild 4 Montage-Sets für 2 Kollektoren- 1 Grundmontage-Set, 1 Erweiterungsmontage-Set.
Grundmontage-Set für 150/200l-System
( Bild 4:)
Pos. Anzahl Bezeichnung
1 2x Speicherband
2 2x Profilschiene-Speicher
3 4x Kollektorspanner einfach
4 2x Profilschienen FD/ÜD
5 2x Profilschiene-Kollektor
6 2x Abrutschsicherung
8 10x Nutenstein
10 2x Steckverbinder-TSS
12 2x Schraube M8x50
2x Unterlegscheibe
4x Mutter M8
12x Linsenkopfschraube M8x20
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Thermosifon SKE 2.0 / SKN 3.0 Flachdach/Überdach • Ausgabe 12/2006
Erweiterungsmontage-Set für 300l-System
( Bild 4)
Pos. Anzahl Bezeichnung
1 1x Speicherband
2 1x Profilschiene-Speicher
4 2x Profilschiene FD/ÜD
5 1x Profilschiene-Kollektor
7 2x Kollektorspanner doppelt
6 2x Abrutschsicherung
8 5x Nutenstein
9 2x Steckverbinder
11 2x Positionswinkel
12 1x Sechskantschraube M8x50
1x Unterlegscheibe
2x Mutter M8
6x Linsenkopfschraube M8x20
