3.4 Zusätzliche Anweisungen bezüglich Montage und Erst-Inbetriebnahme für die Typen
BRV2SP und BRV2BP mit externer Steuerleitung
Um die externe Steuerleitung am Druckreduzierventil anschließen zu können, ist der Blindstopfen (16) zu entfernen und
dafür die Rohrverschraubung (17) 1/8" x 6 mm einzuschrauben. Die externe Steuerleitung mit einem Außendurchmesser
von 6 mm sollte von oben in die Rohrleitung am Punkt „x", siehe Bild 6, montiert werden. Zwischen BRV und Anschluss
der externen Steuerleitung sollte eine gerade Rohrleitung mit einer Länge von mindestens 1 Meter bestehen, die frei
von Armaturen ist. Die externe Steuerleitung sollte zum Punkt „x" hin abfallen. Es wird empfohlen, in die Steuerleitung
ein Absperrventil (C4) einzubauen.

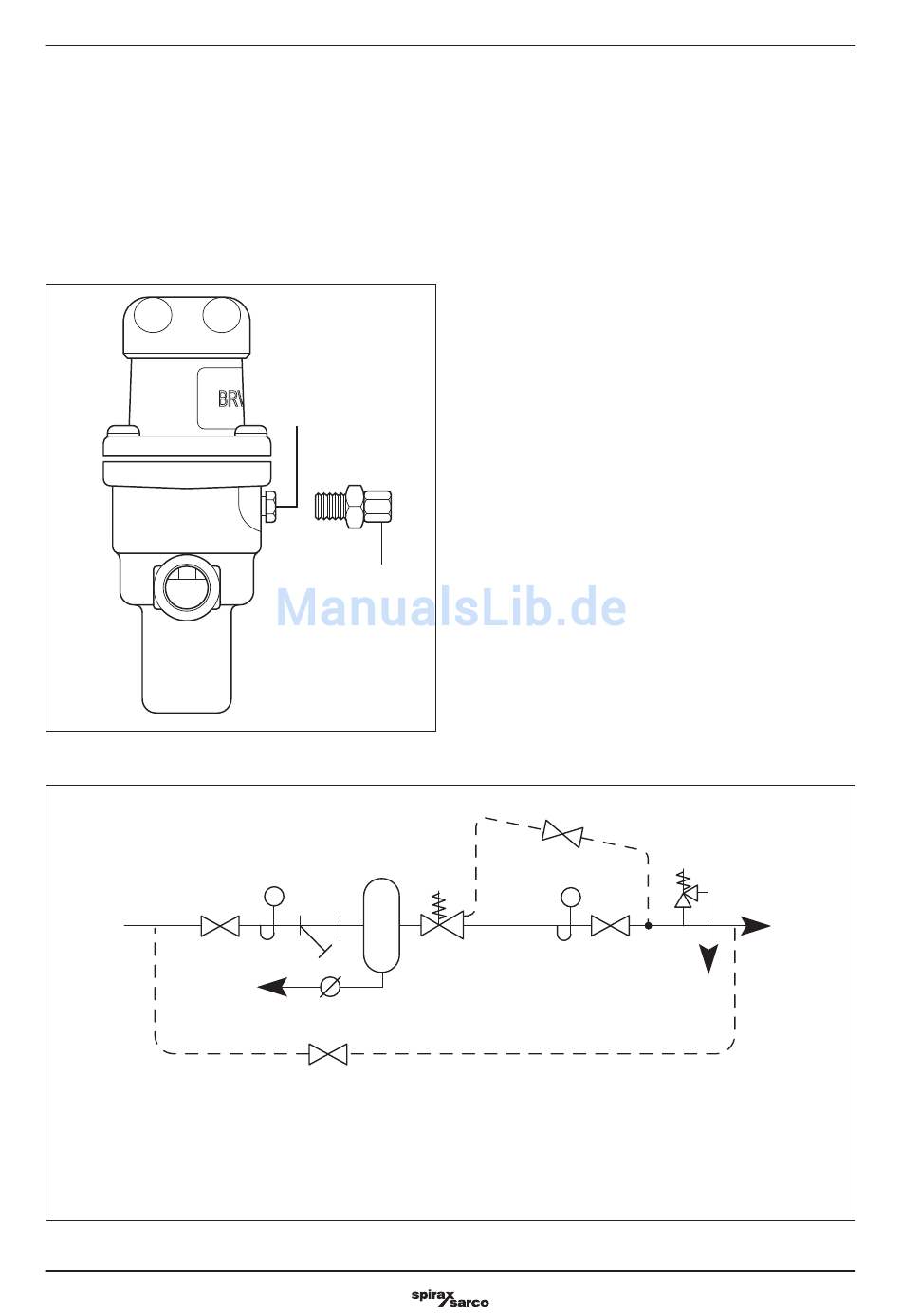

Bild 5
C1
A
B
C
D
E
F
Bild 6: Empfohlender Einbau BRV2SP und BRV2BP
IM-P045-10 D
16
17
F
E
B
A
C3
Kondensatableiter
Schmutzfänger
Absperrventil
Sicherheitsventil
Druckmanometer
Trockner/Abscheider
C4
BRV2_P
©
D
E
C2
x
9
